HDMI2.0 KVM超高清光纤延长器
※ | 自主研发40Gbps实时光纤直传技术，满血18G带宽，零压缩，无信号延时 |
※ | 支持HDMI 2.0b，HDMI 1.4b，DVI 1.0，单链路传输 |
※ | 标配光模块使用单模光纤或万兆OM3-300多模光纤可以传输300米 |
※ | 真4K，支持超高清3840x2160/60P(4:4:4)，4096x2160/60P(4:4:4)， |
3840x2160/30P等分辨率，支持其它VESA标准分辨率及用户自定义分辨率 | |
※ | 支持3840*2160/60P(4:4:4) 8bits/pixel色深 |
※ | 单通道视频带宽6Gbps，视频总带宽达18Gbps |
※ | 支持HDCP1.4/2.2/2.3/EDID透传，支持3D TV透传 |
※ | 支持LPCM 7.1, Dolby® TrueHD, and DTS-HD Master AudioTM |
※ | 接收端内置信号均衡再生芯片，清除输出信号抖动，消除屏幕抖动、黑线， |
信号质量更加完美 | |
※ | 低射频干扰/电磁干扰，适合敏感电磁环境应用 |
※ | 即插即用，可以表面安装，耐高低温，准工业级 |
※ | 结合固定侧耳，具有多种固定方式，固定方式灵活多变 |
HDMI2.0超远距离无损光传传输技术
KHX‑6500系列高性能HDMI2.0超高清光纤延长器使用尖端的零压缩实时光纤直传技术，将HDMI2.0信号的3对高速差分信号（6Gbps/通道）和时钟信号通过40G QSFP+转换成超高速无损无压缩视频光纤信号，进而可以使用单芯光纤传输，发送端将HDMI2.0号转换成光脉冲信号输送到光纤中传输；接收端的作用是将光纤中传输过来的光脉冲信号接收下来，并还原成显示器或是投影机可以识别的HDMI2.0信号，使用双芯光纤远距离传输HDMI2.0高分辨率的视频信号，该系列延长器支持HDMI v1.4 和DVI 1.0信号，分辨率达到4K (3840x2160/60P) ，标配双芯光纤QSFP+光模块使用单模光纤可以获得2000米的传输距离，选取长距离光模块使用单模光纤可以传输80Km。无损光纤传输可以提高信号的完整性、稳定性，不用考虑传输线的长度引起的信号失真与损失，进而提供完美无暇的影像质量。
零延时传输与视频去抖动功能
采用硬件编码HDMI2.0光纤直传技术，发送端将HDMI2.0信号通过40G QSFP+光电转换芯片混合成超高速光信号码流，接收端将超高速光信号还原为原始信号码流，而不是采用类似H.264/H.265的软件编解码技术，因此图像信号和音频信号及其它信号可以实时的传输，具有无延时、无图像压缩、音频视频同步等突出优点。独特的信号去抖动功能，可以使得信号传输更加精准，信号质量更高，因此在小间距离拼接显示应用中可以获得优异的视频同步性能，不会产生屏间闪烁、黑线与抖动现象。
HDCP/EDID远程透传
KHX‑6500系列高性能超高清HDMI2.0 光纤延长器具有HDCP/EDID远程透传功能，解决目前EDID/HDCP传输距离仅为300米的技术瓶颈，采用自主研发独一无二的HDMI2.0双向自协商远程传输技术和HDCP/EDID远程透传核心技术，可以将HDMI2.0完全无压缩的超高清视频信号用单模光纤进行超远距离传输。
HDMI 2.0本地环出缩放与环出隔离技术
发送端的HDMI2.0本地环出端口可以支持ScaleDown，可以自动将4K/60Hz（3840*2160/60Hz）转1920*1080/60Hz图像输出，这样可以在现场使用不同分辨率的监视器，而且，因为增加了特有的本地环出隔离技术，合本地环出端口在插入和拔出时不会影响光纤主输出的图像显示，极大地提升了使用灵活性。
KVM 功能
KHX‑6500系列高性能 4K 超高清 KVM 光纤延长器采用硬件编码方案（无软件编解码），将 USB 鼠标、USB 键盘信号以及音视频流整合为高速串行比特流，通过 40G 光模块完成传输。本产品具备图像无损、信号零延迟、画面与键鼠操作高度同步等突出优势。即便经过 40 公里远距离传输，操作体验与本地近距离控制完全一致。是影音系统设计工程师及系统集成商实现 HDMI 超高清信号与键鼠信号远距离传输的理想选型。
PID智能温控，主动散热
本产品内置高精度温度传感器，精准测量内部温度变化，采用PID智能闭环控制算法，动态调整风扇的启停和转速，这样既能保证散热的效果，又能延长散热的使用寿命，同时又能减小噪声，使产品在运行时达到一个性能的最佳平衡点。
协议 | HDMI 1.4b/HDMI 2.0b， DVI 1.0 |
最大像素时钟 | 600 MHz |
视频总带宽 | 18 Gbps（6Gbps /Lane） |
支持分辨率 | 3840x2160/60P(4:4:4)，3840x2160/60P(YCbCr 420)，4096*2160/60P(YCbCr 420)、3840x2160/30P， 4096x2160/24P, 1920x1200/60P，1920x1080/60P，兼容其它VESA标准分辨率及用户自定义分辨率 |
支持数字音频 | 7.1 channel LPCM, 192 KHz, 24-bit |
连接 | |
HDMI输入/输出 | 发送端：2 x HDMI Type A母座（Input/Loopout） 接收端：1 x HDMI Type A母座 |
FIBER光接口 | 1x QSFP+ 端口 |
光纤线缆 | |
| 光纤类型 / 传输距离 | 9/125μ 单模模光纤: ≤300米（标配光模块），使用长距离光模块可以传输40KM |
扩展功能 | |
KVM 功能 | 支持USB鼠标、键盘、触摸屏 |
外置模拟音频输入输出 | 不支持 |
IR红外/RS232/RS485 | 不支持 |
CEC 支持 | 不支持 |
DDC（Digital Display Channel）/HDCP功能 | |
EDID 透传/EDID学习 | 支持EDID透传 |
HDCP 透传 | 支持HDCP1.4/2.2/2.3 |
机械结构 | |
材质 | 高强度铝合金外壳 |
尺寸 (W x D x H) | 117.4mm (未加挂耳)x 114mm x 29 mm 160.4mm (未加挂耳)x 114mm x 29 mm |
重量 | TRANSMITTR: 750g RECEIVER: 750g |
环境要求 | |
工作温度 | -40° C to +70° C |
存储温度 | -40°C to +85°C |
工作湿度 | 5% to 80% (非冷凝) |
存储湿度 | 5% to 95% (非冷凝) |
电源与功耗 | |
外置电源适配器 | 输入: 100-240VAC / 50-60Hz 0.2A |
功耗 | TRANSMITTER: 7 W（Max） RECEIVER: 7W（Max） |
保修 | |
有限保修 | 2年质保，提供长期维修服务 |
发送端（TRANSMITTER）
端口名称 | TRANSMITTER（发送端） |
POWER | 电源接口 |
FIBER | QSFP+ 光模块安装口 |
| HOST | 连接到主机USB接口 |
INPUT/OUTPUT | INPUT：信号输入接口 |
| LOOP-OUT | HDMI本地环出 |
RESET | 系统复位按钮/EDID读取按钮 |
AUDIO IN | 保留 |
AUDIO OUT | 保留 |
LED指示灯 | |
POWER | ON： 设备已上电 |
Status | 闪烁：设备正在运行 |
Sink | ON： 远端显示器已经连接 OFF： 远端显示器未连接 |
Sync | ON ： 设备已同步 OFF： 设备未同步 闪烁：设备同步中 |
Input | ON ： 信号源已连接，且正在输出信号 OFF： 信号源未连接 闪烁：信号源已连接，但是没有信号输出 |
Loop | ON ： 本地环出端口显示器已连接，且正在输出信号 OFF： 本地环出端口显示器未连接 闪烁：本地环出端口显示器已连接，但是没有信号输出 |
TxF | ON： 光模块TX正在发送视频信号 OFF： 光模块TX没有发送视频信号 |
H2.0 | ON： 发送端工作在HDMI2.0模式 OFF： 发送端工作在HDMI1.4模式 闪烁：发送端和接收端都工作在HDMI2.0模式 |

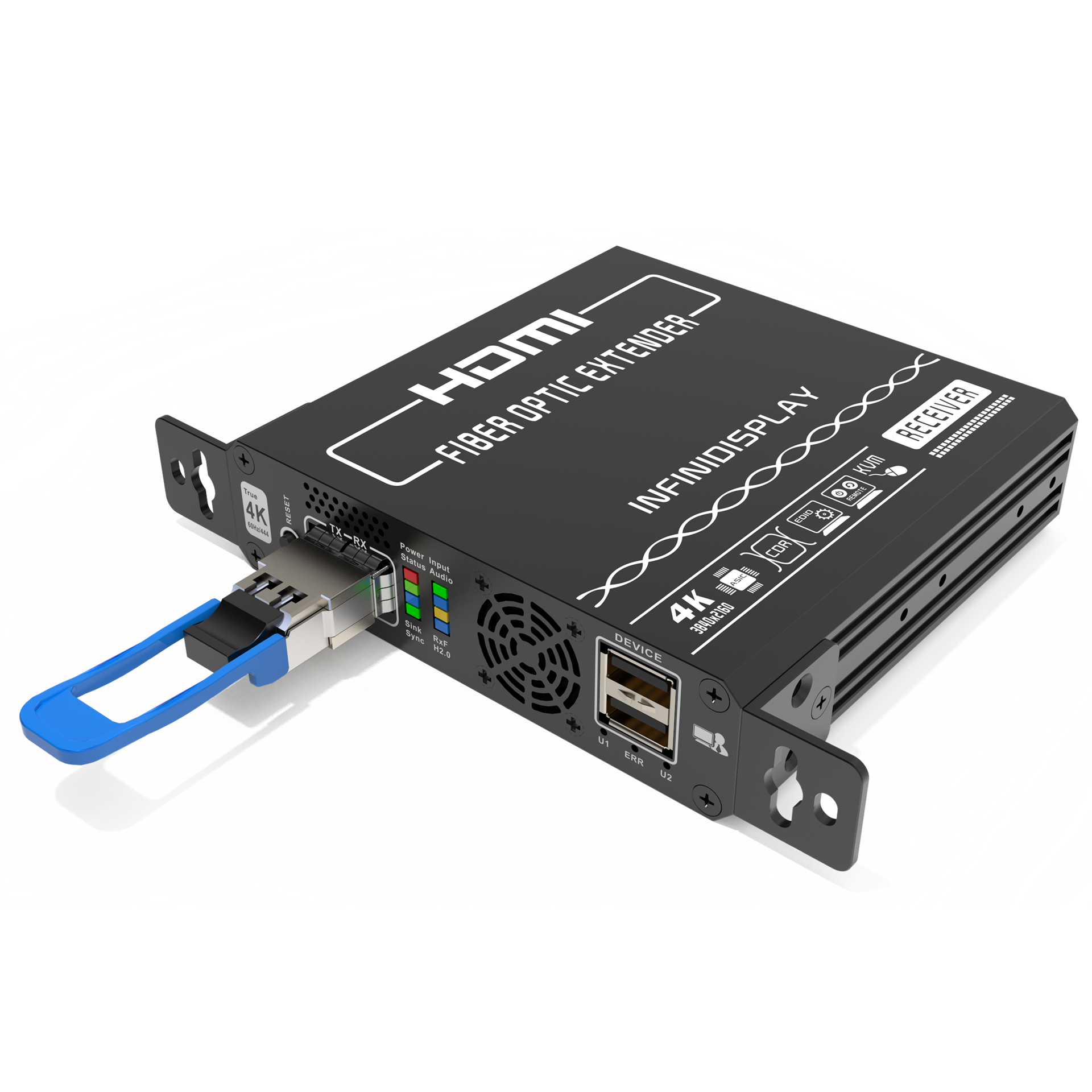

接收端（RECEIVER）
端口名称 | RECEIVER（接收端） |
POWER | 电源接口 |
FIBER | QSFP+ 光模块安装口 |
OUTPUT | HDMI信号输出接口 |
RESET | 系统复位按钮/EDID读取按钮 |
AUDIO IN | 保留 |
AUDIO OUT | 保留 |
LED指示灯 | |
POWER | ON： 设备已上电 |
Status | 闪烁：设备正在运行 |
Sink | ON： 远端显示器已经连接 OFF： 远端显示器未连接 |
Sync | ON ： 设备已同步 OFF： 设备未同步 闪烁：设备同步中 |
Output | ON ： 显示器已连接，且正在输出信号 OFF： 显示器未连接 闪烁：显示器已连接，但是没有信号输出 |
Audio | ON ： 3.5mm模拟音频输入端子已经插入 快闪：3.5mm模拟音频输入端子未插入 慢闪：3.5mm模拟音频输入和输出端子均已插入 |
TxF | ON： 光模块TX正在发送视频信号 OFF： 光模块TX没有发送视频信号 |
H2.0 | ON： 发送端工作在HDMI2.0模式 OFF： 发送端工作在HDMI1.4模式 闪烁：发送端和接收端都工作在HDMI2.0模式 |
※ KVM座席指挥系统 | ※ 视频教学系统 | ※ CAD自动化设计系统 |
※ 工业、交通远程调度系统 | ※ 大型体育赛事、演出播控系统 | ※ 机房主机集中管理 |
※ 机场航班信息显示系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 远程操控武器作战单元 |
※ 高铁、地铁轨道交通PIS系统 | ※ 大型电视幕墙、小间距视频拼接系统 | ※ 医疗影像设备 |
※ 电视台视频剪辑系统 | ※ 展馆、展厅视频展示 | ※ 数字标牌 |
※ 视频会议系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 工业流水线远程作业操控系统 |
UHD系列高性能HDMI2.0 超高清KVM光纤延长器包装清单如下，如果拆开包装时发现配件有缺失时，请及时联系经销商。
※ 1 x KHX-6500T (发送端)
※ 1 x KHX-6500R (接收端)
※ 2 x 5V/4A直流电源适配器
※ 1 x 产品规格书
