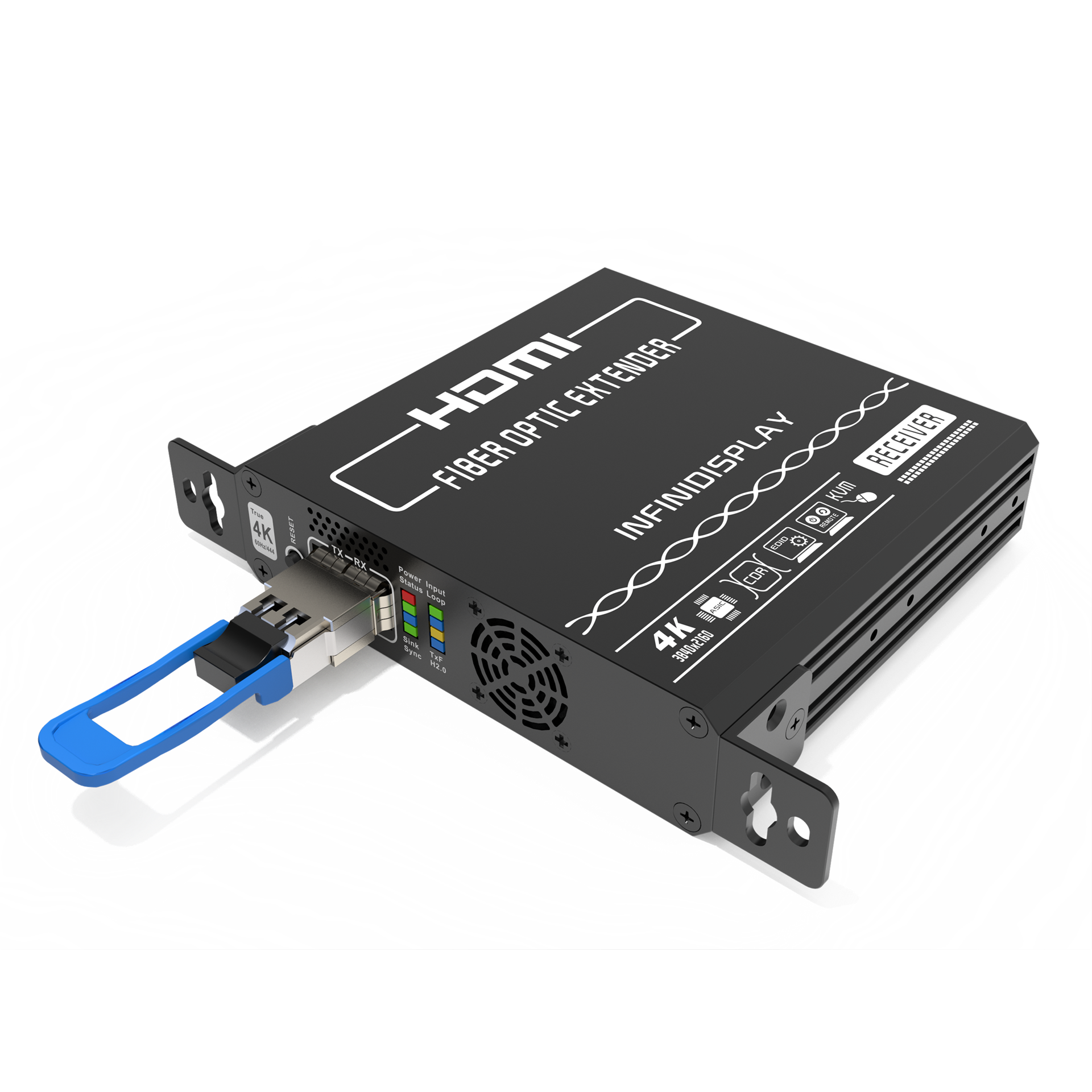

HDMI2.0 超高清光纤延长器
※ | 采用自主研发40Gbps实时光纤直传技术，满血18G带宽，零压缩，无信号延时 |
※ | 支持HDMI 2.0b，HDMI 1.4b，DVI 1.0，单链路传输 |
※ | 标配光模块使用单模光纤或万兆OM3-300多模光纤可以传输300米 |
※ | 真4K，支持超高清3840x2160/60P(4:4:4)，4096x2160/60P(4:4:4)， |
3840x2160/30P等分辨率，支持其它VESA标准分辨率及用户自定义分辨率 | |
※ | 支持3840*2160/60P(4:4:4) 8bits/pixel色深 |
※ | 单通道视频带宽6Gbps，视频总带宽达18Gbps |
※ | 支持HDCP1.4/2.2/2.3/EDID透传，支持3D TV透传 |
※ | 支持LPCM 7.1, Dolby® TrueHD, and DTS-HD Master AudioTM |
※ | 发送端：双向音频，支持外置3.5mm模拟音频嵌入和反向音频回传输出 |
※ | 接收端：双向音频，HDMI码流解嵌音频输出，外置3.5mm模拟音频输入 |
※ | 接收端内置信号均衡再生芯片，清除输出信号抖动，消除屏幕抖动、黑线， |
信号质量更加完美 | |
※ | 低射频干扰/电磁干扰，适合敏感电磁环境应用 |
※ | 即插即用，可以表面安装，耐高低温，准工业级 |
※ | 结合固定侧耳，具有多种固定方式，固定方式灵活多变 |
HDMI2.0超远距离无损光传传输技术
HFX-6500系列高性能HDMI2.0超高清光纤延长器使用尖端的零压缩实时光纤直传技术，将HDMI2.0信号的3对高速差分信号（6Gbps/通道）和时钟信号通过40G QSFP+转换成超高速无损无压缩视频光纤信号，进而可以使用单芯光纤传输，发送端将HDMI2.0号转换成光脉冲信号输送到光纤中传输；接收端的作用是将光纤中传输过来的光脉冲信号接收下来，并还原成显示器或是投影机可以识别的HDMI2.0信号，使用双芯光纤远距离传输HDMI2.0高分辨率的视频信号，该系列延长器支持HDMI v1.4 和DVI 1.0信号，分辨率达到4K (3840x2160/60P) ，标配双芯光纤QSFP+光模块使用单模光纤可以获得2000米的传输距离，选取长距离光模块使用单模光纤可以传输80Km。无损光纤传输可以提高信号的完整性、稳定性，不用考虑传输线的长度引起的信号失真与损失，进而提供完美无暇的影像质量。
零延时传输与视频去抖动功能
采用硬件编码HDMI2.0光纤直传技术，发送端将HDMI2.0信号通过40G QSFP+光电转换芯片混合成超高速光信号码流，接收端将超高速光信号还原为原始信号码流，而不是采用类似H.264/H.265的软件编解码技术，因此图像信号和音频信号及其它信号可以实时的传输，具有无延时、无图像压缩、音频视频同步等突出优点。独特的信号去抖动功能，可以使得信号传输更加精准，信号质量更高，因此在小间距离拼接显示应用中可以获得优异的视频同步性能，不会产生屏间闪烁、黑线与抖动现象。
HDCP/EDID远程透传
HFX-6500系列高性能超高清HDMI2.0 光纤延长器具有HDCP/EDID远程透传功能，解决目前EDID/HDCP传输距离仅为300米的技术瓶颈，采用自主研发独一无二的HDMI2.0双向自协商远程传输技术和HDCP/EDID远程透传核心技术，可以将HDMI2.0完全无压缩的超高清视频信号用单模光纤进行超远距离传输。
HDMI 2.0本地环出缩放与环出隔离技术
发送端的HDMI2.0本地环出端口可以支持ScaleDown，可以自动将4K/60Hz（3840*2160/60Hz）转1920*1080/60Hz图像输出，这样可以在现场使用不同分辨率的监视器，而且，因为增加了特有的本地环出隔离技术，合本地环出端口在插入和拔出时不会影响光纤主输出的图像显示，极大地提升了使用灵活性。
发送端模拟音频嵌入与反向音频回传
发送端将3.5mm外置模拟音频接口输入的一路双声道立体声音频经过ADC转换为数字音频信号，通过音频自动切换电路，可实现HDMI音频和外置音频输入的自动切换，并将此音频嵌入到HDMI信号码流中。此外，还支持一路反向音频回传输出，将接收端回传过来的音频信号通过DAC电路转换为立体声模拟音频，通过3.5mm立体声端口输出。
接收端音频解嵌输出与反向音频回传输入
接收送端可以将视频源信号中的音频流分离出来的同时可以保持原视频流的音频不变，从而使原码流仍可以带音频信号输出到显示设备端，分离出来的数字音频信号通过D/A数模转换电路，将数字音频流转换成高保真的双声道立体声模拟音频通过3.5mm音频接口输出。此外还可以将3.5mm外置模拟音频接口输入的一路双声道立体声音频经过ADC转换为数字音频信号，通过高速反向回传通道实时回传到发送端。
PID智能温控，主动散热
本产品内置高精度温度传感器，精准测量内部温度变化，采用PID智能闭环控制算法，动态调整风扇的启停和转速，这样既能保证散热的效果，又能延长散热的使用寿命，同时又能减小噪声，使产品在运行时达到一个性能的最佳平衡点。
协议 | HDMI 1.4b/HDMI 2.0b， DVI 1.0 |
最大像素时钟 | 600 MHz |
视频总带宽 | 18 Gbps（6Gbps /Lane） |
支持分辨率 | 3840x2160/60P(4:4:4)，3840x2160/60P(YCbCr 420)，4096*2160/60P(YCbCr 420)、3840x2160/30P， 4096x2160/24P, 1920x1200/60P，1920x1080/60P，兼容其它VESA标准分辨率及用户自定义分辨率 |
支持数字音频 | 7.1 channel LPCM, 192 KHz, 24-bit |
连接 | |
HDMI输入/输出 | 发送端：2 x HDMI Type A母座（Input/Loopout） 接收端：1 x HDMI Type A母座 |
FIBER光接口 | 1x QSFP+ 端口 |
光纤线缆 | |
| 光纤类型 / 传输距离 | 9/125μ 单模模光纤: ≤300米（标配光模块），使用长距离光模块可以传输40KM |
扩展功能 | |
KVM 功能 | 不支持 |
外置模拟音频输入输出 | 支持双向模拟音频输入和输出，48KHz采样率 |
IR红外/RS232/RS485 | 不支持 |
CEC 支持 | 不支持 |
DDC（Digital Display Channel）/HDCP功能 | |
EDID 透传/EDID学习 | 支持EDID透传 |
HDCP 透传 | 支持HDCP1.4/2.2/2.3 |
机械结构 | |
材质 | 高强度铝合金外壳 |
尺寸 (W x D x H) | 117.4mm (未加挂耳)x 114mm x 29 mm 160.4mm (未加挂耳)x 114mm x 29 mm |
重量 | HFX-6552T: 750g HFX-6552R: 750g |
环境要求 | |
工作温度 | -40° C to +70° C |
存储温度 | -40°C to +85°C |
工作湿度 | 5% to 80% (非冷凝) |
存储湿度 | 5% to 95% (非冷凝) |
电源与功耗 | |
外置电源适配器 | 输入: 100-240VAC / 50-60Hz 0.2A |
功耗 | HFX-6552T: 7 W（Max） HFX-6552R: 7W（Max） |
保修 | |
有限保修 | 2年质保，提供长期维修服务 |

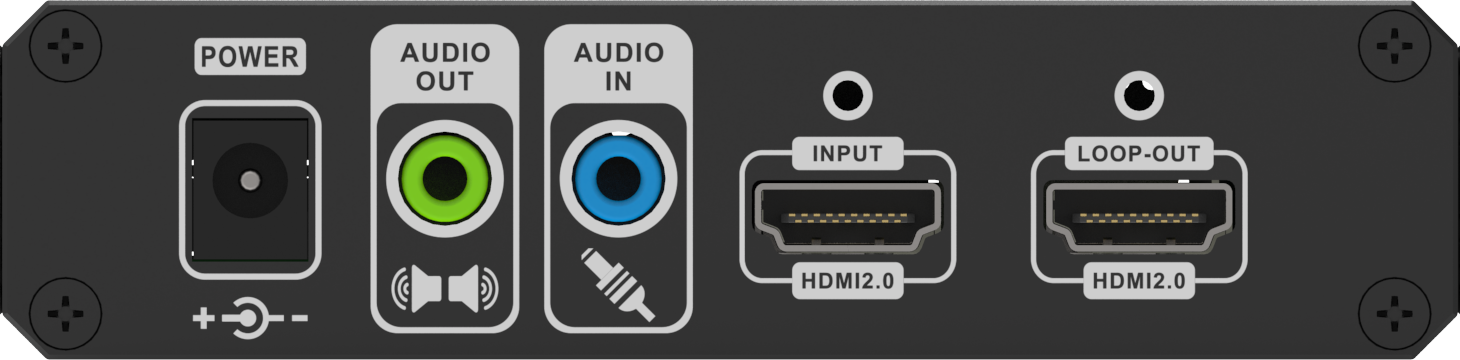

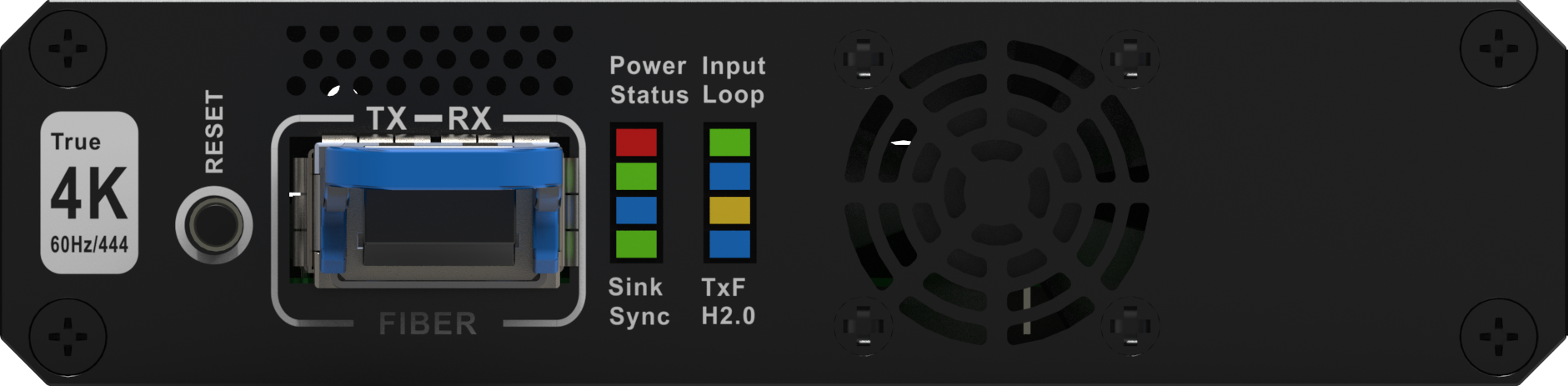

发送端（TRANSMITTER）
端口名称 | TRANSMITTER（发送端） |
POWER | 电源接口 |
FIBER | QSFP+ 光模块安装口 |
INPUT/OUTPUT | INPUT：信号输入接口 |
| LOOP-OUT | HDMI本地环出 |
RESET | 系统复位按钮/EDID读取按钮 |
AUDIO IN | 正向音频加嵌，3.5mm模拟音频输入，采样率48KHz |
AUDIO OUT | 反向回传音频，3.5mm模拟音频输出，采样率48KHz |
LED指示灯 | |
POWER | ON： 设备已上电 |
Status | 闪烁：设备正在运行 |
Sink | ON： 远端显示器已经连接 OFF： 远端显示器未连接 |
Sync | ON ： 设备已同步 OFF： 设备未同步 闪烁：设备同步中 |
Input | ON ： 信号源已连接，且正在输出信号 OFF： 信号源未连接 闪烁：信号源已连接，但是没有信号输出 |
Loop | ON ： 本地环出端口显示器已连接，且正在输出信号 OFF： 本地环出端口显示器未连接 闪烁：本地环出端口显示器已连接，但是没有信号输出 |
TxF | ON： 光模块TX正在发送视频信号 OFF： 光模块TX没有发送视频信号 |
H2.0 | ON： 发送端工作在HDMI2.0模式 OFF： 发送端工作在HDMI1.4模式 闪烁：发送端和接收端都工作在HDMI2.0模式 |

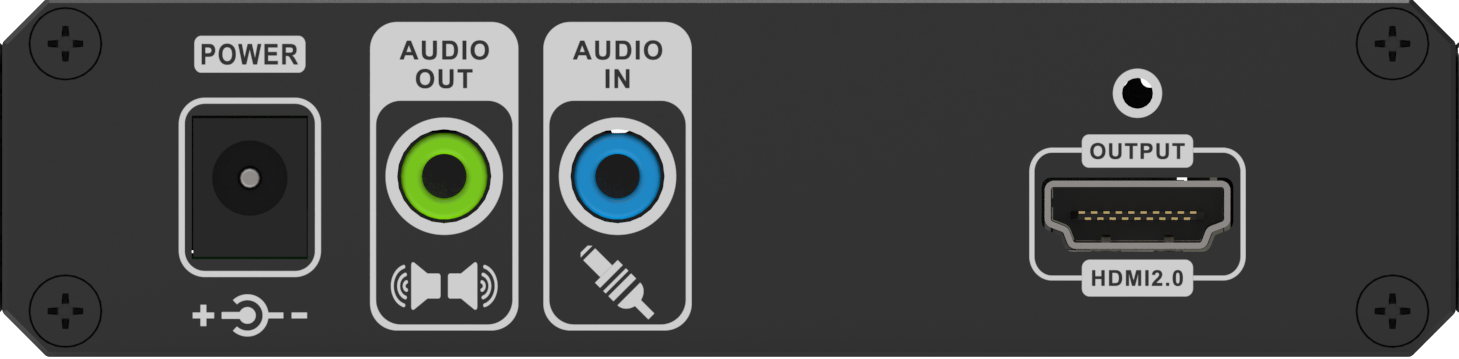

接收端（RECEIVER）

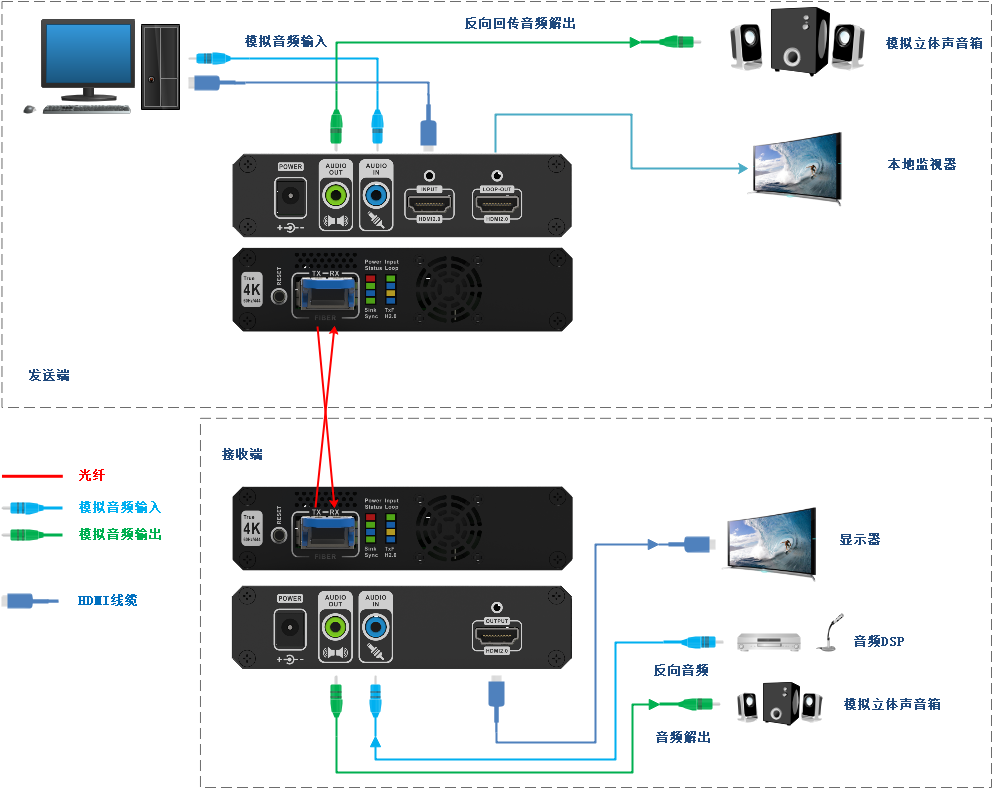

端口名称 | RECEIVER（接收端） |
POWER | 电源接口 |
FIBER | QSFP+ 光模块安装口 |
OUTPUT | HDMI信号输出接口 |
RESET | 系统复位按钮/EDID读取按钮 |
AUDIO IN | 正向音频加嵌，3.5mm模拟音频输入，采样率48KHz |
AUDIO OUT | 反向回传音频，3.5mm模拟音频输出，采样率48KHz |
LED指示灯 | |
POWER | ON： 设备已上电 |
Status | 闪烁：设备正在运行 |
Sink | ON： 远端显示器已经连接 OFF： 远端显示器未连接 |
Sync | ON ： 设备已同步 OFF： 设备未同步 闪烁：设备同步中 |
Output | ON ： 显示器已连接，且正在输出信号 OFF： 显示器未连接 闪烁：显示器已连接，但是没有信号输出 |
Audio | ON ： 3.5mm模拟音频输入端子已经插入 快闪：3.5mm模拟音频输入端子未插入 慢闪：3.5mm模拟音频输入和输出端子均已插入 |
TxF | ON： 光模块TX正在发送视频信号 OFF： 光模块TX没有发送视频信号 |
H2.0 | ON： 发送端工作在HDMI2.0模式 OFF： 发送端工作在HDMI1.4模式 闪烁：发送端和接收端都工作在HDMI2.0模式 |
※ KVM座席指挥系统 | ※ 视频教学系统 | ※ CAD自动化设计系统 |
※ 工业、交通远程调度系统 | ※ 大型体育赛事、演出播控系统 | ※ 机房主机集中管理 |
※ 机场航班信息显示系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 远程操控武器作战单元 |
※ 高铁、地铁轨道交通PIS系统 | ※ 大型电视幕墙、小间距视频拼接系统 | ※ 医疗影像设备 |
※ 电视台视频剪辑系统 | ※ 展馆、展厅视频展示 | ※ 数字标牌 |
※ 视频会议系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 工业流水线远程作业操控系统 |
UHD系列高性能HDMI2.0 超高清光纤延长器包装清单如下，如果拆开包装时发现配件有缺失时，请及时联系经销商。
※ 1 x HFX-6552T (发送端)
※ 1 x HFX-6552R (接收端)
※ 2 x 5V/4A直流电源适配器
※ 1 x 产品规格书
产品规格书：
