DP1.4 超高清光纤延长器
※ | 采用自主研发实时直传技术，无视频压缩，无信号延时 |
※ | 支持DisplayPort 1.4, 1.62Gbps/2.7Gbps/5.4Gbps/8.1Gbps |
※ | 采用40Gbps QSFP+光模块，DP1.4满血带宽 |
※ | 标配光模块使用单模光纤可以传输2千米，长距离光模块可以传输40KM |
※ | 支持超高清3840x2160/60P(4:4:4)，4096x2160/60P(4:4:4)等分辨率 |
3840x2160/60P(4:4:4)，支持其它VESA标准分辨率及用户自定义分辨率 | |
※ | 支持3840*2160/30P，8bits/pixel色深 |
※ | 支持HDCP/EDID透传，支持3D TV透传 |
※ | 支持USB鼠标、USB键盘或USB触摸屏 |
※ | 支持LPCM 7.1, Dolby® TrueHD, and DTS-HD Master AudioTM |
※ | 接收端内置信号均衡再生芯片，清除输出信号抖动，消除屏幕抖动、 |
黑线，信号质量更加完美 | |
※ | 低射频干扰/电磁干扰，适合敏感电磁环境应用 |
※ | 结合固定侧耳，具有多种固定方式，固定方式灵活多变 |
DisplayPort 在高清音视频传输系统中越来越使用广泛，鉴于极端的电气特性,传统的铜线电缆限制信号传输距离和信号质量。在实际应用中，光纤具有低色散和传输衰减, 相比传统的铜线电缆，光纤可以获得更远的信号传输距离和更好的信号传输质量，可以解决电磁干扰,产品具有高性能和极佳的信号质量，以及低成本的优势。
4K远距离传输
KDPX-6200系列高性能4K超高清光纤延长器使用单芯光纤可以远距离传输DisplayPort高分辨率的视频信号，该系列延长器支持DisplayPort 1.4信号，分辨率达到4K (3840x2160/60P) ，标配光模块使用单模光纤可以获得2千米的传输距离，使用长距离光模块最远可以传输40km。
无损光传技术
我们公司生产的DisplayPort延长器使用尖端的技术，将DisplayPort信号的4对高速差分信号通过4通道10Gbps光电光转换芯片转换成双芯光纤传输，发送单元将DisplayPort号转换成光脉冲信号输送到光纤中传输；接收单元的作用是将光纤中传输过来的光脉冲信号接收下来，并还原成显示器或是投影机可以识别的DisplayPort信号。无损光纤传输可以提高信号的完整性、稳定性，不用考虑传输线的长度引起的信号失真与损失，进而提供完美无暇的影像质量。
零延时传输与视频去抖动功能
采用硬件编码光纤直传技术，发送端将高速率信号通过10G光电转换芯片成10G光信号码流，接收端将10G高速光信号解复用为原始信号码流，而不是采用类似H.264/H.265的软件编解码技术，因此图像信号和音频信号及其它信号可以实时的传输，具有无延时、无图像压缩、音频视频同步等突出优点。独特的信号去抖动功能，可以使得信号传输更加精准，信号质量更高，因此在小间距离拼接显示应用中可以获得优异的视频同步性能，不会产生屏间闪烁、黑线与抖动现象。
KVM 功能
KDPX‑6200系列高性能 4K 超高清 KVM 光纤延长器采用硬件编码方案（无软件编解码），将 USB 鼠标、USB 键盘信号以及音视频流整合为高速串行比特流，通过 40G 光模块完成传输。本产品具备图像无损、信号零延迟、画面与键鼠操作高度同步等突出优势。即便经过 40 公里远距离传输，操作体验与本地近距离控制完全一致。是影音系统设计工程师及系统集成商实现 HDMI 超高清信号与键鼠信号远距离传输的理想选型。
HDCP透传功能
KDPX-6200系列高性能4K超高清光纤延长器具有HDCP透传功能，可以将HDCP加密信号传输2000米以上的距离（最远可以传输40km），支持HDCP 2.3，当使用者用该系列延长器连接蓝光播放器或其它带有HDCP加密功能的信号源，可以保证图像和声音正常传输。
EDID透传功能
KDPX-6200系列高性能4K超高清光纤延长器具有EDID透传功能，可以将显示器的EDID数据通过延长器正确的传输到信号源端，信号源设备可以实时的更新显示设备的EDID，因而可以完美匹配不同的显示器、投影机等其它的显示终端，达到显示器的的最佳显示效果，是影音传输系统设计工程师和集成商在需要解决DVI/HDMI超高清信号远距离传输的最佳选择。
PID智能温控，主动散热
本产品内置高精度温度传感器，精准测量内部温度变化，采用PID智能闭环控制算法，动态调整风扇的启停和转速，这样既能保证散热的效果，又能延长散热的使用寿命，同时又能减小噪声，使产品在运行时达到一个性能的最佳平衡点。
协议 | DisplayPort 1.4 |
LANE 速率 | 1.62Gbps,2.7Gbps,5.4Gbps and 8.1Gbps |
支持分辨率 | 3840x2160/60P,4096*2160/60P,1920x1200/60P/1920x1080/60P. 兼容其它VESA标准分辨率及用户自定义分辨率 |
支持数字音频 | 7.1 channel LPCM, 192 KHz, 24-bit |
连接 | |
DisplayPort 输入/输出 | 发送端：DisplayPort 母座 接收端：DisplayPort 母座 |
FIBER光接口 | 1x QSFP+ 端口 |
光纤线缆 | |
| 光纤类型 / 传输距离 | 9/125μ 单模模光纤: ≤2千米（标配光模块），最远传输40km |
扩展功能 | |
KVM 功能 | 支持USB鼠标、USB键盘 或者 USB触摸屏 |
外置模拟音频输入输出 | 不支持 |
IR红外/RS232/RS485 | 不支持 |
CEC 支持 | 不支持 |
DDC（Digital Display Channel）/HDCP功能 | |
EDID 透传/EDID学习 | 支持EDID透传 |
HDCP 透传 | 支持 |
机械结构 | |
材质 | 高强度铝合金外壳 |
尺寸 (W x D x H) | 117.4mm (未加挂耳) x 114mm x 29 mm 160.4mm (未加挂耳)x 114mm x 29 mm |
重量 | TRANSMITTER: 750g RECEIVER: 750g |
环境要求 | |
工作温度 | -40° C to +70° C |
存储温度 | -40°C to +85°C |
工作湿度 | 5% to 80% (非冷凝) |
存储湿度 | 5% to 95% (非冷凝) |
电源与功耗 | |
外置电源适配器 | 输入: 100-240VAC / 50-60Hz 0.2A |
功耗 | TRANSMITTER: 8.5 W（Max） RECEIVER: 8.5W（Max） |
保修 | |
有限保修 | 2年质保，提供长期维修服务 |

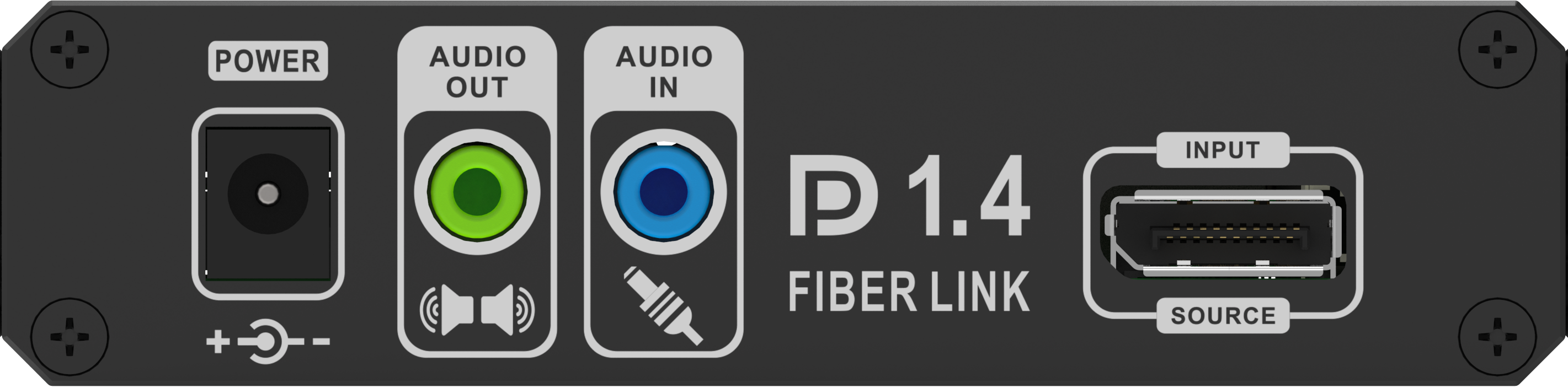

发送端（TRANSMITTER）

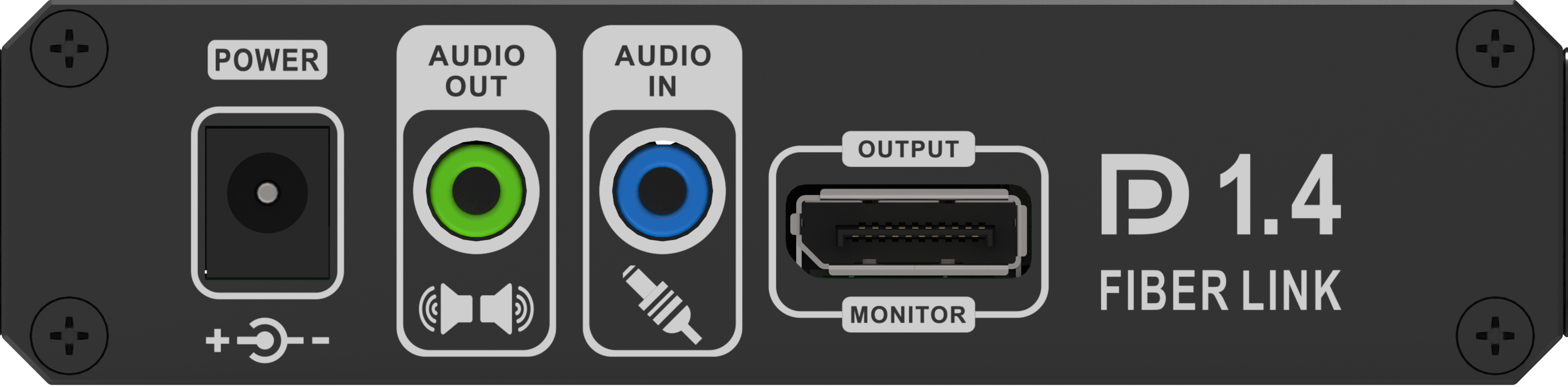

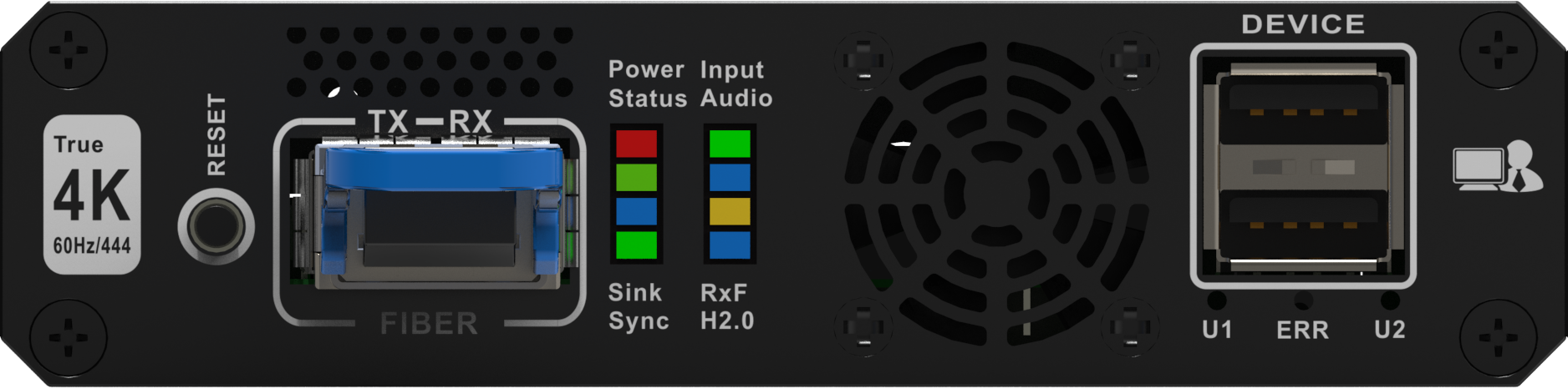

接收端（RECEIVER）

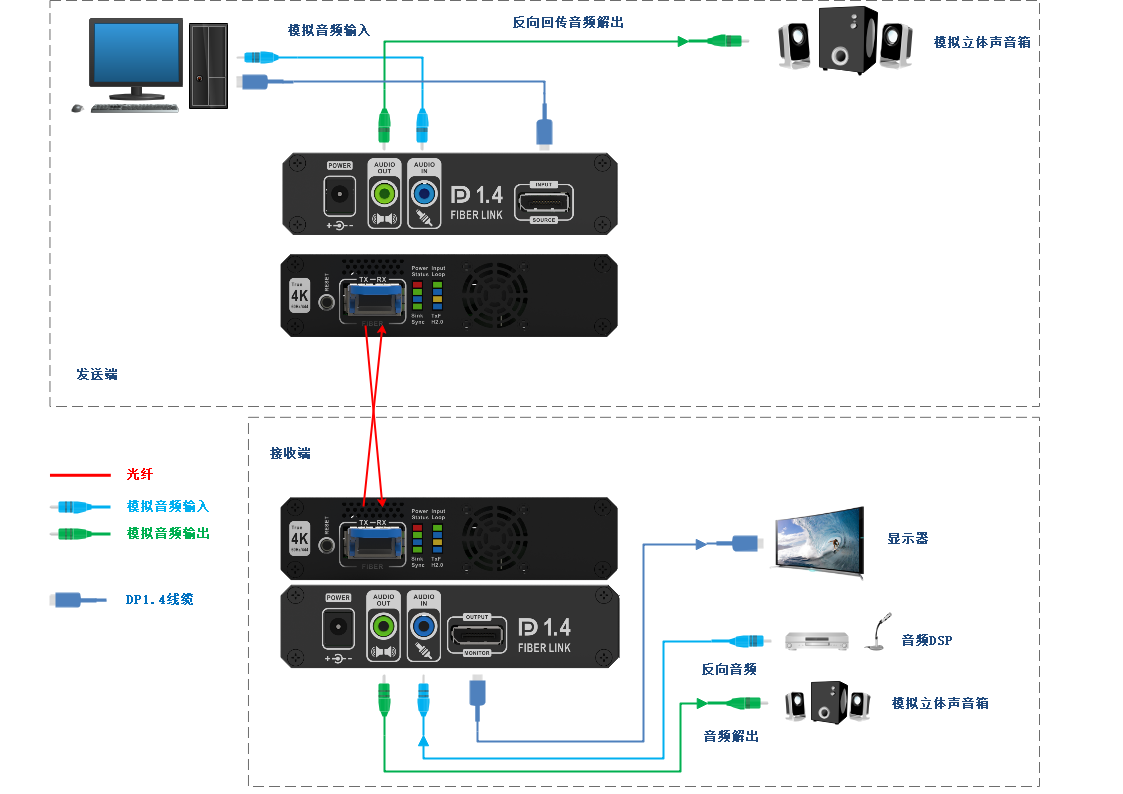

端口名称 | TRANSMITTER（发送端） | RECEIVER（接收端） |
DisplaPort Port | INPUT：信号输入接口 | OUTPUT：信号输出接口 |
RESET | 系统复位按钮/EDID读取按钮 | 系统复位按钮 |
FIBER | QSFP+ 光模块安装口 | QSFP+ 光模块安装口 |
POWER | 电源接口 | 电源接口 |
AUDIO IN | 保留 | 保留 |
AUDIO OUT | 保留 | 保留 |
HOST | 连接主机USB接口 | |
DECEIVER | 连接USB鼠标、USB键盘 | |
LED指示灯 | ||
Power | ON： 设备已上电 OFF：设备未上电 | ON： 设备已上电 OFF：设备未上电 |
Status | ON： 系统正在运行中 OFF：设备故障 | ON： 系统正在运行中 OFF：设备故障 |
Sink | OFF：显示器已连接 ON： 显示器未连接 | OFF：显示器已连接 ON： 显示器未连接 |
Sync | ON： 设备已同步 BLK： 设备同步中 OFF：设备未同步 | ON： 设备已同步 BLK： 设备同步中 OFF：设备未同步 |
Input | ON： 信号源已连接 OFF：信号源未连接 BLK： 信号源没有输出视频信号 | |
Output | ON： 信号源已连接 OFF：信号源未连接 BLK： 信号源没有输出视频信号 | |
Audio | ON： 模拟音频输入已插入 OFF：外置音频均没有连接 BLK： 模拟音频输出已插入 | ON： 模拟音频输入已插入 OFF：外置音频均没有连接 BLK： 模拟音频输出已插入 |
TxF | ON： 光通道正在输出视频信号 BLK： 光通道没有输出视频信号 | ON： 光通道正在输出视频信号 BLK： 光通道没有输出视频信号 |
H2.0 | ON： TX工作在HDMI2.0模式 OFF：TX工作在HDMI1.4模式 BLK： TX/RX都工作在HDMI2.0模式 | ON： TX工作在HDMI2.0模式 OFF：TX工作在HDMI1.4模式 BLK： TX/RX都工作在HDMI2.0模式 |
※ KVM座席指挥系统 | ※ 视频教学系统 | ※ CAD自动化设计系统 |
※ 工业、交通远程调度系统 | ※ 大型体育赛事、演出播控系统 | ※ 机房主机集中管理 |
※ 机场航班信息显示系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 远程操控武器作战单元 |
※ 高铁、地铁轨道交通PIS系统 | ※ 大型电视幕墙、小间距视频拼接系统 | ※ 医疗影像设备 |
※ 电视台视频剪辑系统 | ※ 展馆、展厅视频展示 | ※ 数字标牌 |
※ 视频会议系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 工业流水线远程作业操控系统 |
UHD系列高性能4K超高清DP1.4光纤延长器包装清单如下，如果拆开包装时发现配件有缺失时，请及时联系经销商。
※ 1 x KDPX-6200T (发送端)
※ 1 x KDPX-6200R (接收端)
※ 2 x 5V/4A直流电源适配器
※ 1 x 1.5m USB2.0 A公对A对线缆
※ 1 x 产品规格书
产品规格书：
