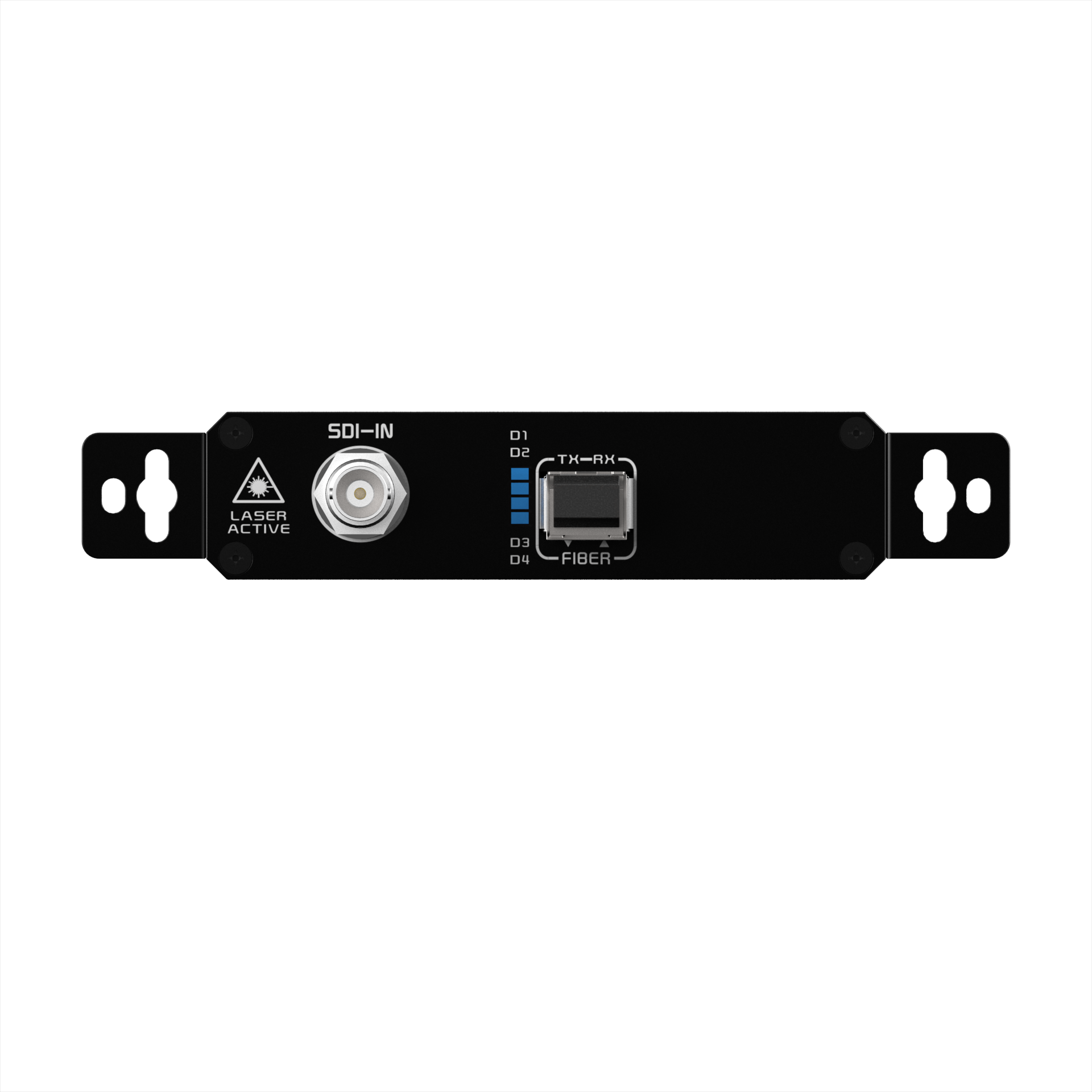

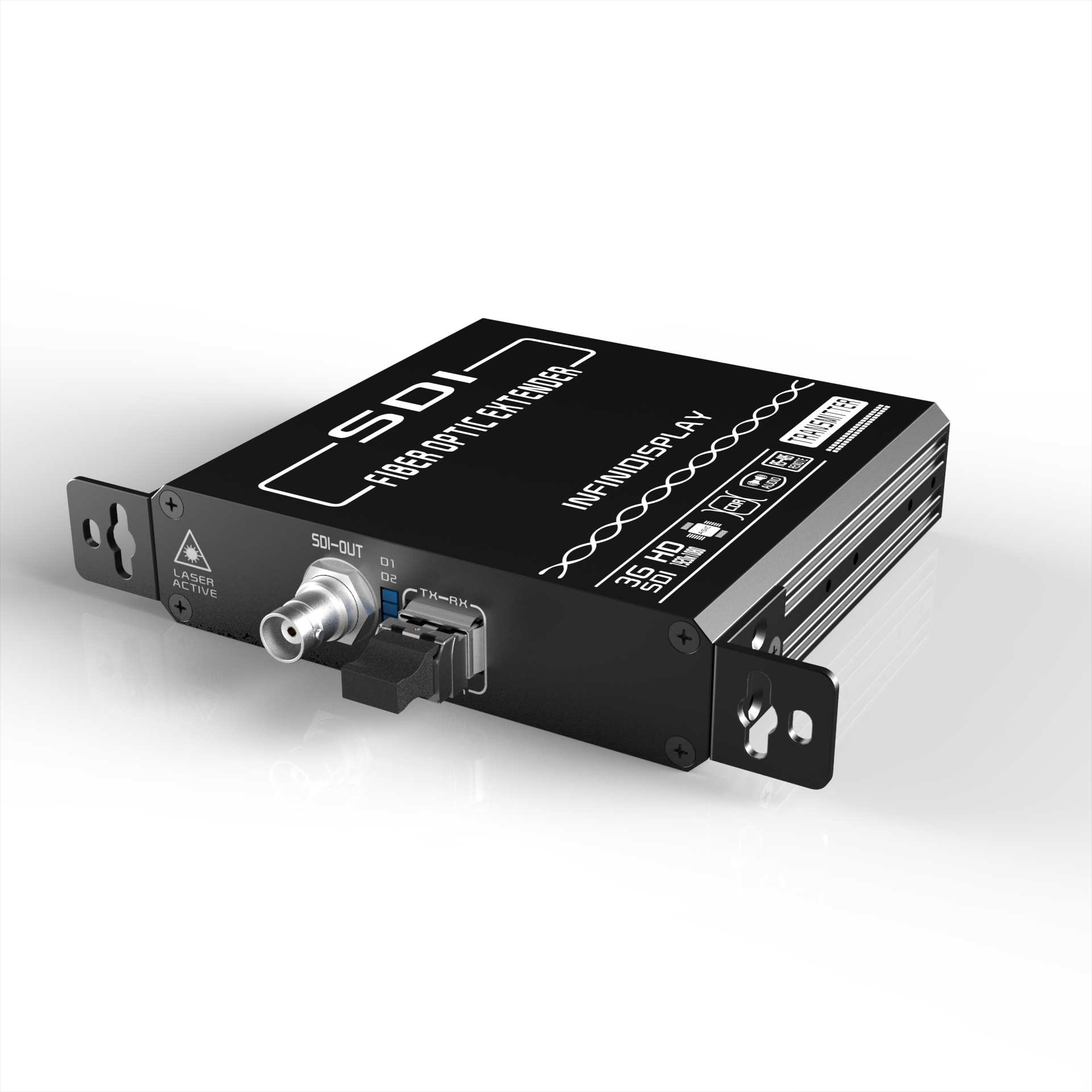

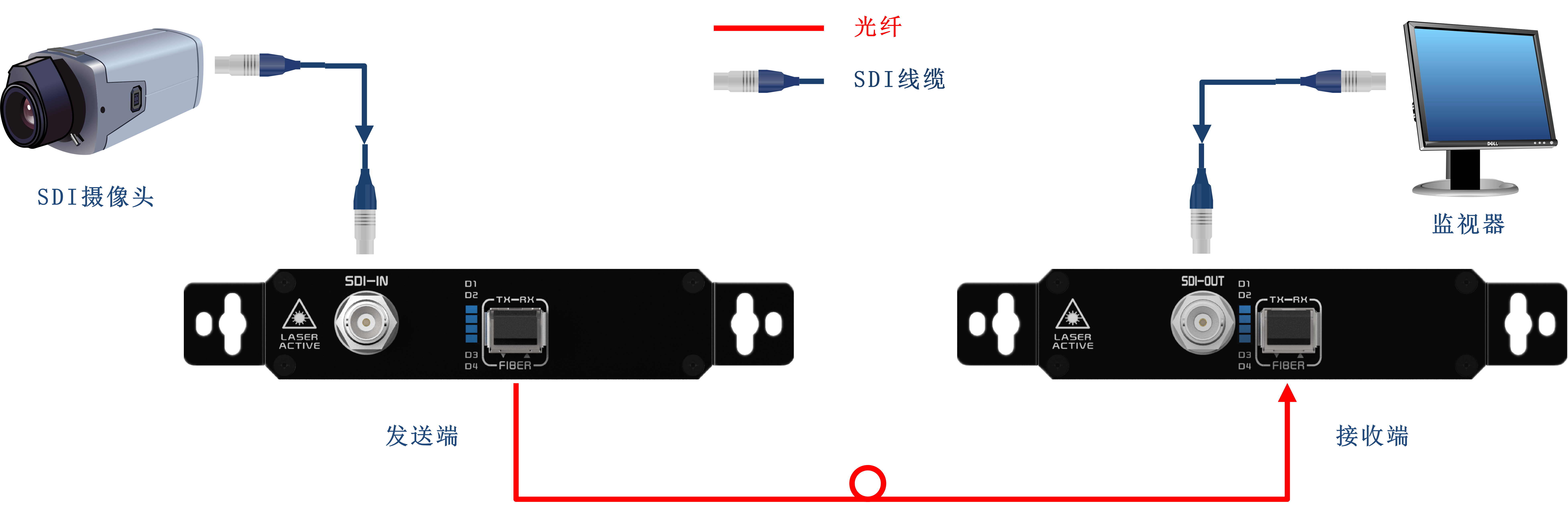

3G SDI光纤延长器
※ | 一路HD-SDI高清数字视频的光纤传输 |
※ | 信号源SD, HD, 3G 输入自动检测 |
※ | 支持270Mbit/s,1.48Gbit/s,3Gbit/s 速率 |
※ | 支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI、 |
SMPTE-259M SDI数字视频信号及DVB-ASI信号 | |
※ | 接收端内置信号均衡再生芯片，清除输出信号抖动，消除屏幕抖动、 |
黑线，信号质量更加完美 | |
※ | 低射频干扰/电磁干扰，适合敏感电磁环境应用 |
※ | 即插即用，可以表面安装，耐高低温，准工业级 |
※ | 结合固定侧耳，具有多种固定方式，固定方式灵活多变 |
HD-SDI光端机，SDI高清监控专用，支持1080P(60HZ)/1080I/720P；适用于高清SDI监控系统及广电系统。SD/HD/3G高清HD-SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，支持速率1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P/60HZ）。
HD-SDI光端机根据SMPTE标准设计，支持全高清（Full HD)光纤传输。 高清英文简写HD(High Definition)，对应标清是SD(Standard Definition)根据美国电影电视工程师协会(SMPTE)、国际电联(ITU)和我国国家广电的相关定义，真正的高清视频格式目前主要有三种：720P(1280×720分辨率，16:9宽屏显示，逐行扫描/60Hz)、1080i(1920×1080分辨率，16∶9宽屏显示，隔行扫描/60Hz)、1080P(1920×1080分辨率，16∶9宽屏显示，逐行扫描/60Hz)
协议 | 支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI、SMPTE-259M SDI、DVB-ASI信号 |
视频总带宽 | 3 Gbps |
支持分辨率 | SD-SDI：576I/480I HD-SDI：720P50/720P60/1080P24/1080P25/1080P30/1080I50/1080I60 3G-SDI：1080P50/1080P60 |
连接 | |
SDI输入/输出 | 发送端：HDMSDI BNC 75欧母座 接收端：SDI BNC 75欧母座 |
FIBER光接口 | 1x 3G SDI SFP 端口 |
光纤线缆 | |
光纤类型 / 传输距离 | 50/125μ 万兆多模光纤: ≤600米（标配光模块） |
9/125μ 单模模光纤: ≤10千米（标配光模块） | |
扩展功能 | |
外置模拟音频输入输出 | 不支持 |
IR红外/RS232/RS485 | 不支持 |
机械结构 | |
材质 | 高强度铝合金外壳 |
尺寸 (W x D x H) | 88.8mm (未加挂耳)x 85mm x 29 mm 131.8mm (未加挂耳)x 85mm x 29 mm |
重量 | TRANSMITTER: 450g RECEIVER: 450g |
环境要求 | |
工作温度 | -40° C to +70° C |
存储温度 | -40°C to +85°C |
工作湿度 | 5% to 80% (非冷凝) |
存储湿度 | 5% to 95% (非冷凝) |
电源与功耗 | |
外置电源适配器 | 输入: 100-240VAC / 50-60Hz 0.2A |
功耗 | TRANSMITTER: 5 W（Max） RECEIVER: 5W（Max） |
保修 | |
有限保修 | 2年质保，提供长期维修服务 |

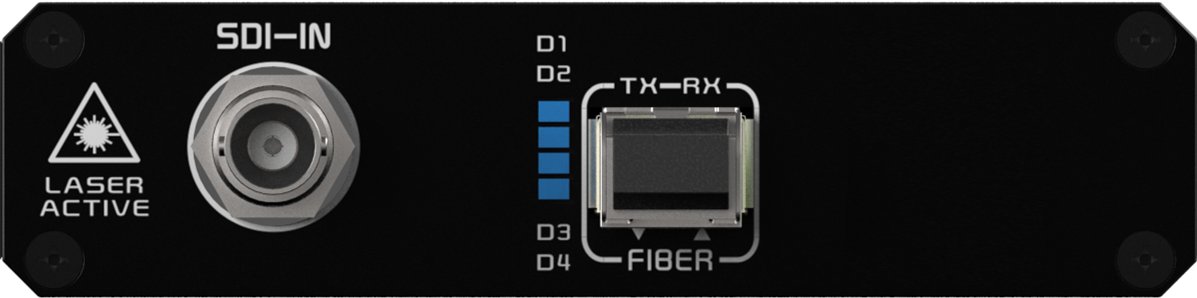

发送端（TRANSMITTER）

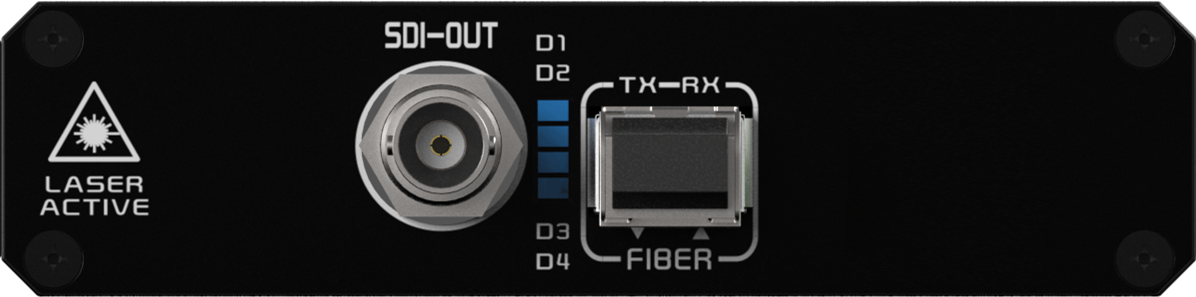

接收端（RECEIVER）

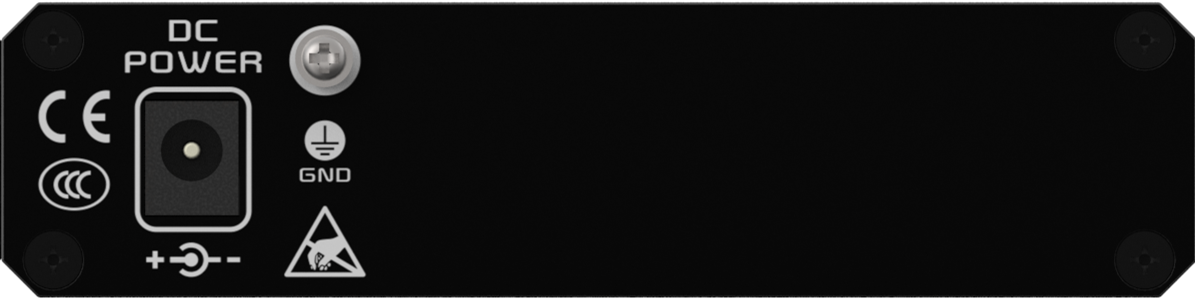

端口名称 | TRANSMITTER（发送端） | RECEIVER（接收端） |
SDII Port | SDI-IN：SDI信号输入接口 | SDI-OUT：SDI信号输出接口 |
POWER | 电源接口 | 电源接口 |
FIBER | SDI SFP 光模块安装口 | SDI SFP 光模块安装口 |
| GND | 设备接地，需连接到机房防雷接地点或是静电接地点 | 设备接地，需连接到机房防雷接地点或是静电接地点 |
LED指示灯 | ||
D1 | ON： 设备已上电 OFF：设备未上电 | ON： 设备已上电 OFF：设备未上电 |
D2 | OFF：RX光信号正常 ON： 光信号丢失 | OFF：RX光信号正常 ON： 光信号丢失 |
D3 | OFF：视频信号已同步 ON： 视频信号未同步 | OFF：视频信号已同步 ON： 视频信号未同步 |
D4 | OFF：数据错误 ON： 工作正常 | 保留 |
※ KVM座席指挥系统 | ※ 视频教学系统 | ※ CAD自动化设计系统 |
※ 工业、交通远程调度系统 | ※ 大型体育赛事、演出播控系统 | ※ 机房主机集中管理 |
※ 机场航班信息显示系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 远程操控武器作战单元 |
※ 高铁、地铁轨道交通PIS系统 | ※ 大型电视幕墙、小间距视频拼接系统 | ※ 医疗影像设备 |
※ 电视台视频剪辑系统 | ※ 展馆、展厅视频展示 | ※ 数字标牌 |
※ 视频会议系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 工业流水线远程作业操控系统 |
HD系列高性能高清SDI光纤延长器包装清单如下，如果拆开包装时发现配件有缺失时，请及时联系经销商。
※ 1 x SDFX-1100T (发送端)
※ 1 x SDFX-1100R (接收端)
※ 2 x 5V/1.5A直流电源适配器
※ 1 x 产品规格书
产品规格书：
