USB2.0 P2P网络延长器
※ | 自主研发USB2.0实时直传技术，极其稳定可靠！ |
※ | 符合USB1.0/1.1/2.0标准，即插即用，无需安装驱动软件 |
※ | 速率可达480Mbps，向下兼容USB1.0和 USB1.1 |
※ | 支持所有主流操作系统： Windows®，Mac OS X®和Linux® |
※ | 基于IEEE802.3 1000BASE-SX和TCP/IP协议 |
※ | 可以通过上位机软件配置IP地址、子网掩码、网关或是DHCP |
※ | 内置4端口USB2.0超高速HUB，设备可增加额外的USB2.0 HUB |
※ | 使用多模双芯光纤可以传输550米 |
※ | 支持支持进入 BIOS 系统设置、远程 U 盘启动 |
※ | 支持 USB 触摸屏、USB 手写板、USB 鼠标、USB 键盘等 USB 输入外设 |
※ | 支持 U 盘、移动硬盘等 USB 存储外设， |
※ | 支持银行 U 盾、国密U KEY或是其它更高级别 USB 密钥设备 |
※ | 支持USB 读卡器及其它 USB 门禁设备 |
※ | 内置ESD静电保护芯片，消除静电干扰 |
※ | 低射频干扰/电磁干扰，适合敏感电磁环境应用 |
※ | 结合固定侧耳，具有多种固定方式，固定方式灵活多变 |
UFE-2460高速USB2.0延长器，由本地端（LEX）和远程设备端（REX）组成，提供基于IP的高速稳定的USB2.0点对点长距离延长，符合IEEE802.3 1000BASE-SX、TCP/IP协议，可以通过千兆以太网光纤交换机传输数据，解决了用电缆传输距离短的长度限制，使用多模光纤传输时，传输距离可达500米，可实现USB2.0高达480Mbps的数据吞吐量，无需安装驱动，是一个真正的即插即用解决方案。
产品的远程设备端（REX）内部包含有1个高速USB2.0 HUB，具有4个USB2.0高速端口，提供4个USB端口及500mA的电流，定制版的端口电流可以达到1A。UFE-2460采用独特技术，可以向后兼容USB1.1，支持进入BIOS系统设置、远程U盘启动，可以连接高速网络摄像头、U盾、USB2.0摄像头、数字相机、打印机、USB扫描仪、支持触摸屏和游戏控制器等USB设备，兼容性极佳，稳定可靠。
协议 | IEEE802.3 1000BASE-T、UDP组播、USB2.0/1.1/1.0 |
最高速度 | 480bps半双工 |

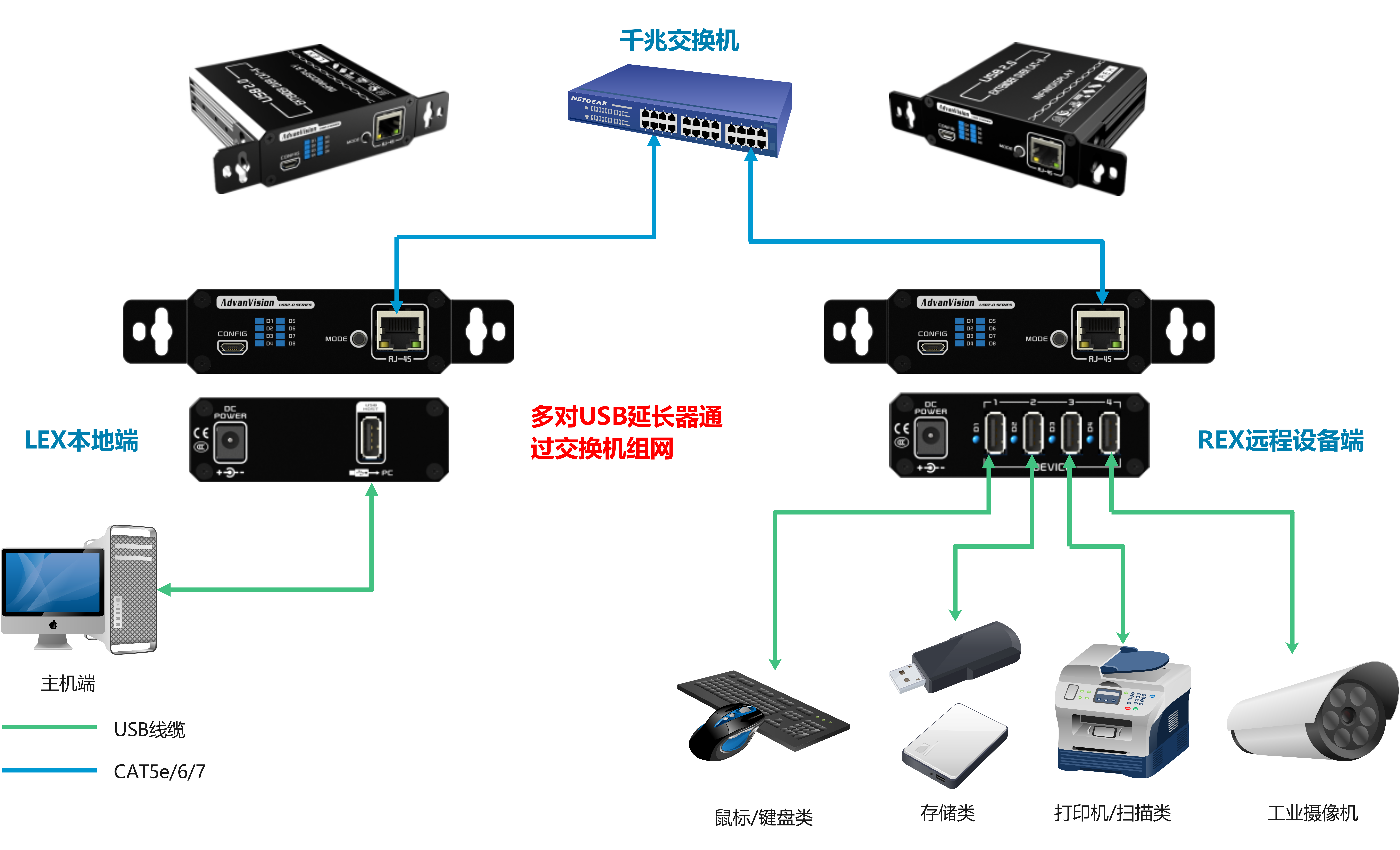

传输模式 | 基于IP的P-2-P点对点传输，可以通过千兆以太网光纤交换机进行组网传输 |
连接 | |
LEX本地端 | 上行端口：1x USB2.0 TYPE A母座 |
| REX远程设备端 | 下行端口：4x USB2.0 TYPE A母座 |
RJ45接口 | 1x RJ45 端口 |
| 传输速率 | 1000Mbps |
线缆 | |
介质类型 / 传输距离 | Cat5e: ≤300米 |
REX下行端口供电能力 | |
常规版本 | 外设总电流不超过1A，单端口电流900mA |
定制版本 | 外设总电流不超过4A，单端口电流900mA |
机械结构 | |
材质 | 高强度铝合金外壳 |
尺寸 (W x D x H) | 88.8mm (未加挂耳)x 85mm x 29 mm 131.8mm (未加挂耳)x 85mm x 29 mm |
重量 | LEX: 450g REX: 450g |
环境要求 | |
工作温度 | 0° C to +50° C |
存储温度 | -40°C to +85°C |
工作湿度 | 5% to 80% (非冷凝) |
存储湿度 | 5% to 95% (非冷凝) |
电源与功耗 | |
| 本地端LEX | 无须外置电源适配器，由USB3.0端口供电 |
远程设备端（REX） | 常规版本 输入: 100-240VAC / 50-60Hz 0.2A 定制版本 输入: 100-240VAC / 50-60Hz 0.2A |
功耗 | LEX: 3 W（Max） REX: 3.5W（Max） |
保修 | |
有限保修 | 2年质保，提供长期维修服务 |

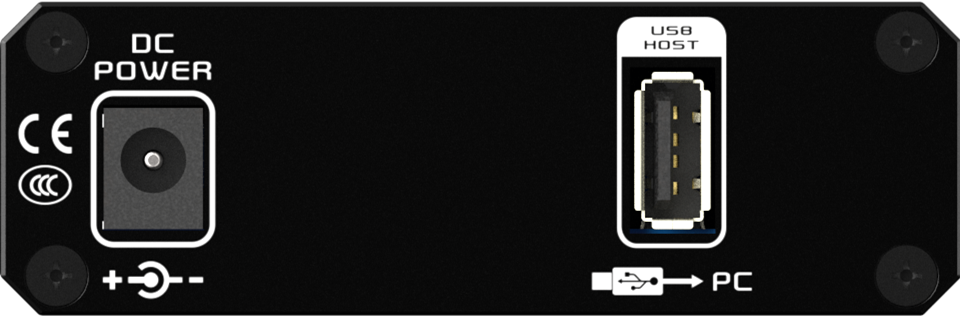

本地端（LEX）

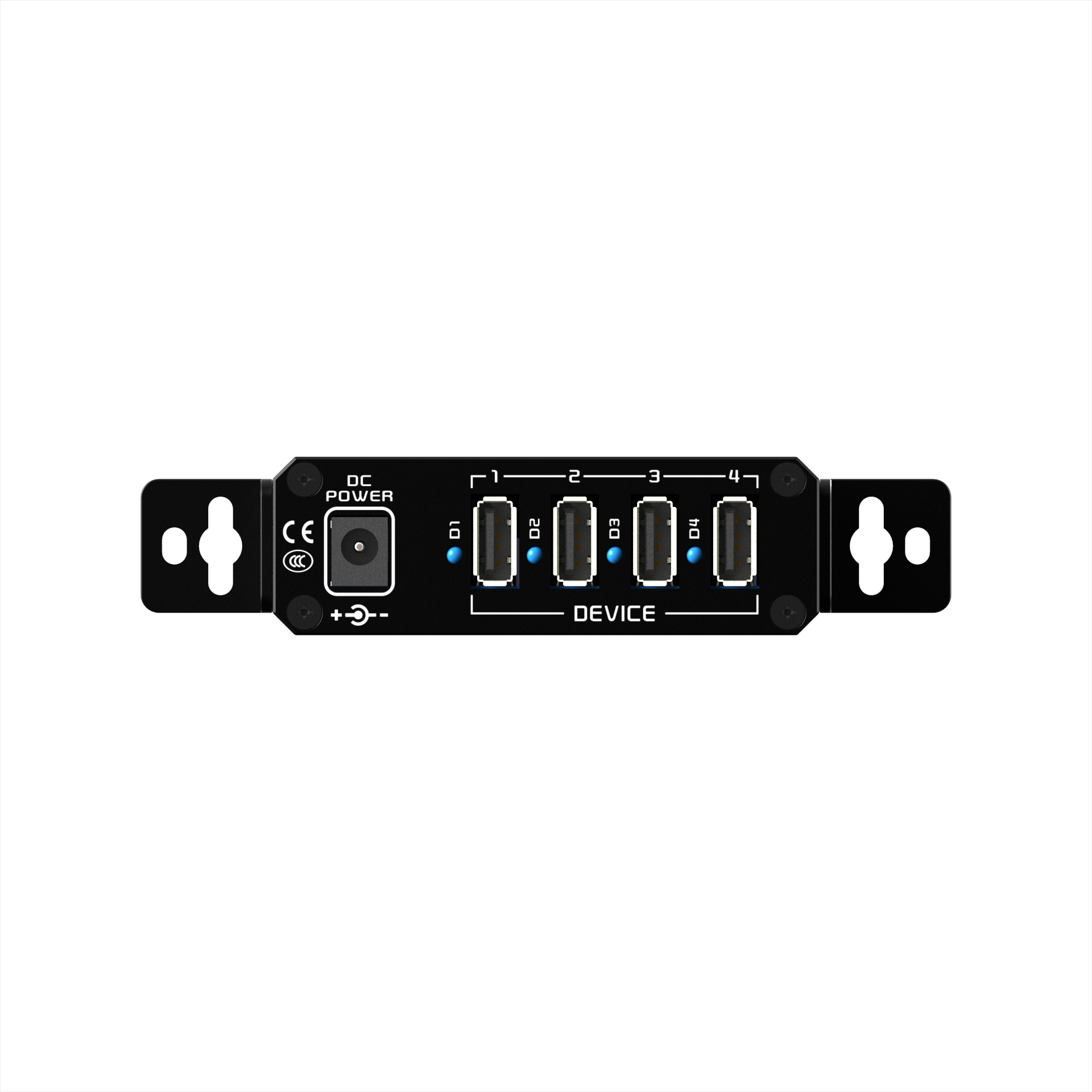

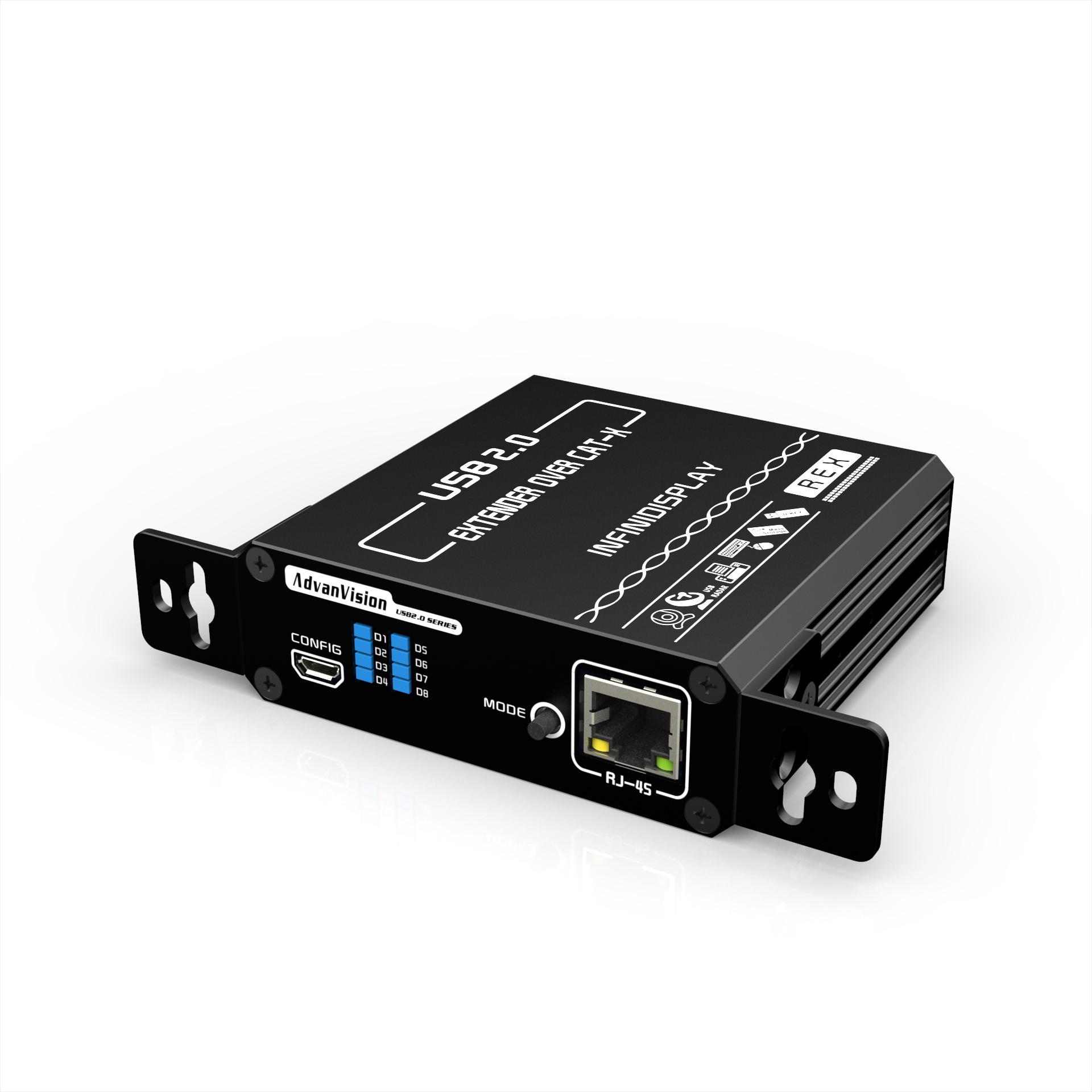

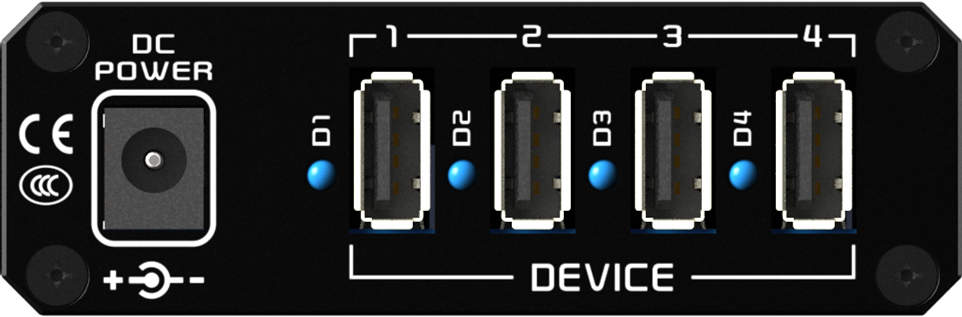

设备端（REX）

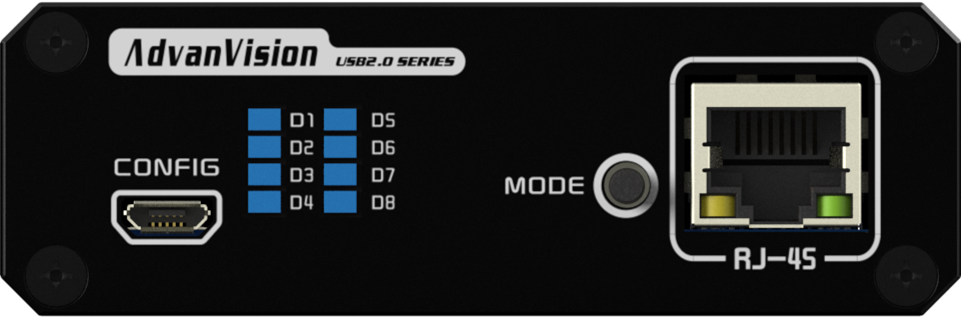

端口名称 | LEX（本地端） | REX（设备端） | |
USB HOST | 连接电脑主机的USB2.0接口 | ||
DEVICE | USB下行端口，连接USB2.0外设 | ||
POWER | 电源接口 | 电源接口 | |
RJ-45 | RJ45端口 | RJ45端口 | |
MODE | 保留 | 保留 | |
CONFIG | 用于 LEX/REX 配对设置 | 用于 LEX/REX 配对设置 | |
LED指示灯 | |||
D1 | LINK | ON： LEX的REX连接正常 OFF：LEX的REX连接失败 | ON： LEX的REX连接正常 OFF：LEX的REX连接失败 |
D2 | ACT | ON： 已连接，没有数据传输 BLK： 数据传输中 | ON： 已连接，没有数据传输 BLK： 数据传输中 |
D3 | HOST | ON： LEX与PC主机已连接 OFF：LEX与PC主机未连接 | 保留 |
D4 | SUSPEND | 保留 | ON： REX与PC主机已连接，处于活动状态 OFF：REX处于挂起状态 |
D5 | FIBER LINK | ON： 光纤链路正常 OFF：光纤链路中断 BLK: 光纤链路通信中 | ON： 光纤链路正常 OFF：光纤链路中断 BLK: 光纤链路通信中 |
D6 | LOS | ON： 光模块RX输入光信号正常 OFF：光信号丢失 | ON： 光模块RX输入光信号正常 OFF：光信号丢失 |
D7 | CHECK | ON： 系统运行检测正常 OFF：系统运行检测失败 | ON： 系统运行检测正常 OFF：系统运行检测失败 |
D8 | POWER | ON： 设备已上电 OFF：设备未上电 | ON： 设备已上电 OFF：设备未上电 |
※ 医疗影像设备 | ※ 高速数据传输系统 | ※ 大容量安全存储设备 |
※ USB工业摄像机视频传输 | ※ USB集中管理系统 | ※ 电力/油井/煤矿/桥梁安全监测 |
※ 工业打印机 | ※ 天文观测相机 | ※ 高速数据采集卡 |
※ 高铁、地铁轨道交通PIS系统 | ※ 工业控制系统 | ※ 远程数据采集系统 |
※ 视频会议系统 | ※ USB雷达系统 | ※ 光纤滑环 |
UFE-2460系列高性能USB2.0光纤延长器包装清单如下，如果拆开包装时发现配件有缺失时，请及时联系经销商。
※ 1 x UFE-2460L (本地端LEX)
※ 1 x UFE-2460R (远程设备端REX)
※ 1 x 1.5米 A公对A公USB2.0数据线
※ 1 x 5V/2A直流电源适配器
※ 1 x 产品规格书
