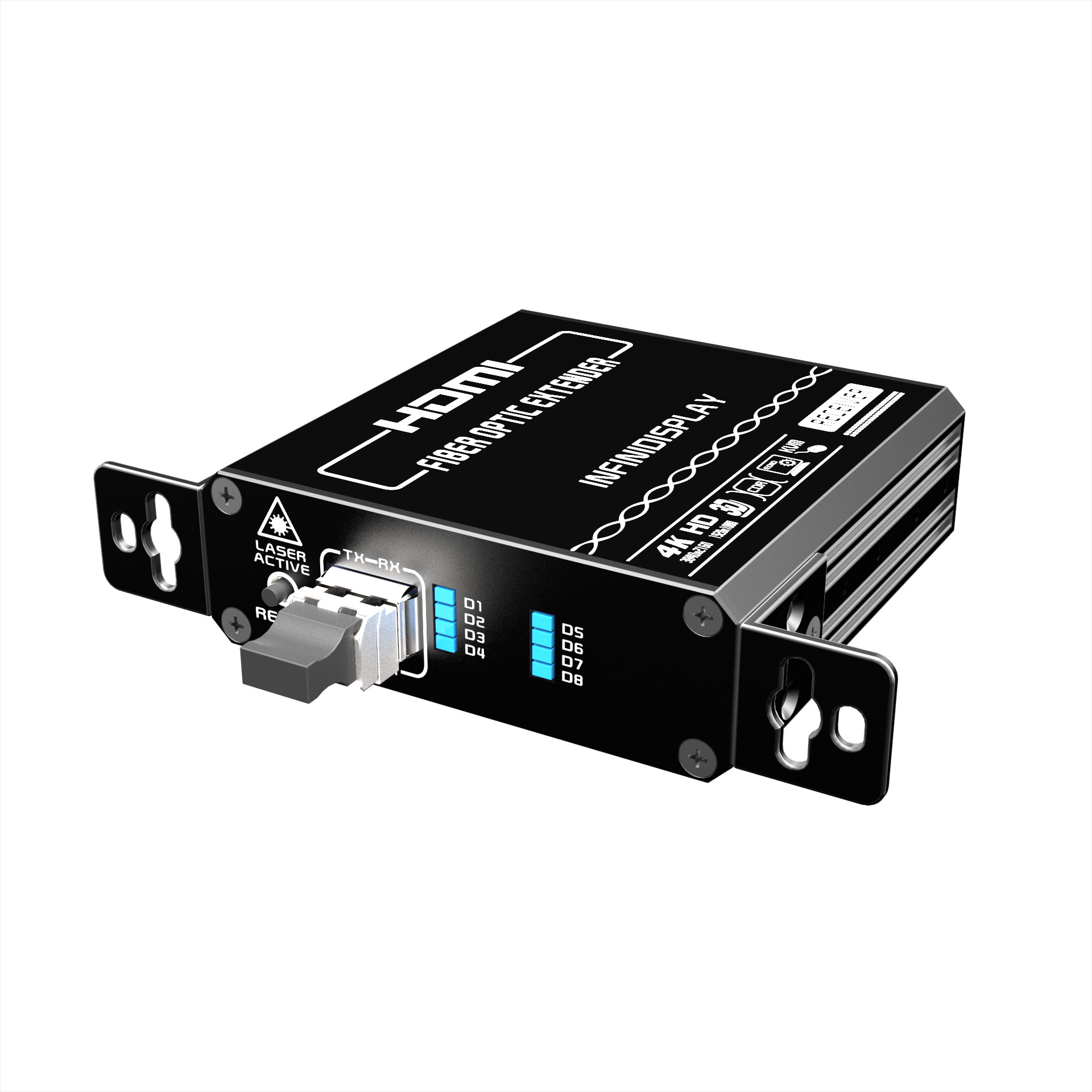

4K超高清HDMI KVM光纤延长器(超长距离)

更新:2020-10-21 20:34:41 点击:
  • 产品型号: KHX-2240T/R-X0                 产品资料: 立即下载                 品牌: 启鼎光电/SMARTOPCOM
  • 产品简介:
  • KHX-2240-X0超长距离传输系列高性能4K超高清HDMI 延长器使用多模双芯光纤、双芯/单芯单模光纤,可将高达10.2G的DVI/HDMI 4K信号进行无损无压缩的传输,该系列延长器支持DVI1.0 、 HDMI v1.4 信号,支持EDID一键学习功能,分辨率达到3840*2160/30P ,向下兼容其它分辨率,标配光模块使用单模光纤可以获得1400米的传输距离,选用长距离光模块最远可以达到80Km同时支持USB鼠标和USB键盘,可支持USB PPT红光笔、USB触摸屏

  •   采用自主研发实时直传技术,无视频压缩,无信号延时

      支持HDMI v1.4,DVI 1.0,单链路传输

      最高支持340Mhz视频时钟,单通道视频带宽3.4Gbps,视频总带宽达10.2 Gbps

      可选择双芯光纤(标配双纤1.4KM 10G SFP+光模块)或者单芯光纤传输

      标配光模块使用OM3-300多模光纤可以获得300米

      标配光模块使用单模光纤可以获得1400米的传输距离,选用长距离光模块最远可以达到80Km

      真4K,支持超高清3840x2160/30P,4096x2160/24P,3840x2160/60P(YUV420),4096*2160/60P(YUV420),

         1920x1080/60P等分辨率,支持其它VESA标准分辨率及用户自定义分辨率

      支持3840*2160/30P  8 bits/pixel色深

      不支持HDCP透传,支持3D TV透传

      支持EDID 一键学习功能,能够正确匹配各种显示模式

      USB鼠标和USB键盘,可支持USB PPT红光笔、USB触摸屏

      接收端内置信号均衡再生芯片,清除输出信号抖动,消除屏幕抖动、黑线,信号质量更加完美

      低射频干扰/电磁干扰,适合敏感电磁环境应用

      即插即用,可以表面安装,耐高低温,准工业级

      结合固定侧耳,具有多种固定方式,固定方式灵活多变


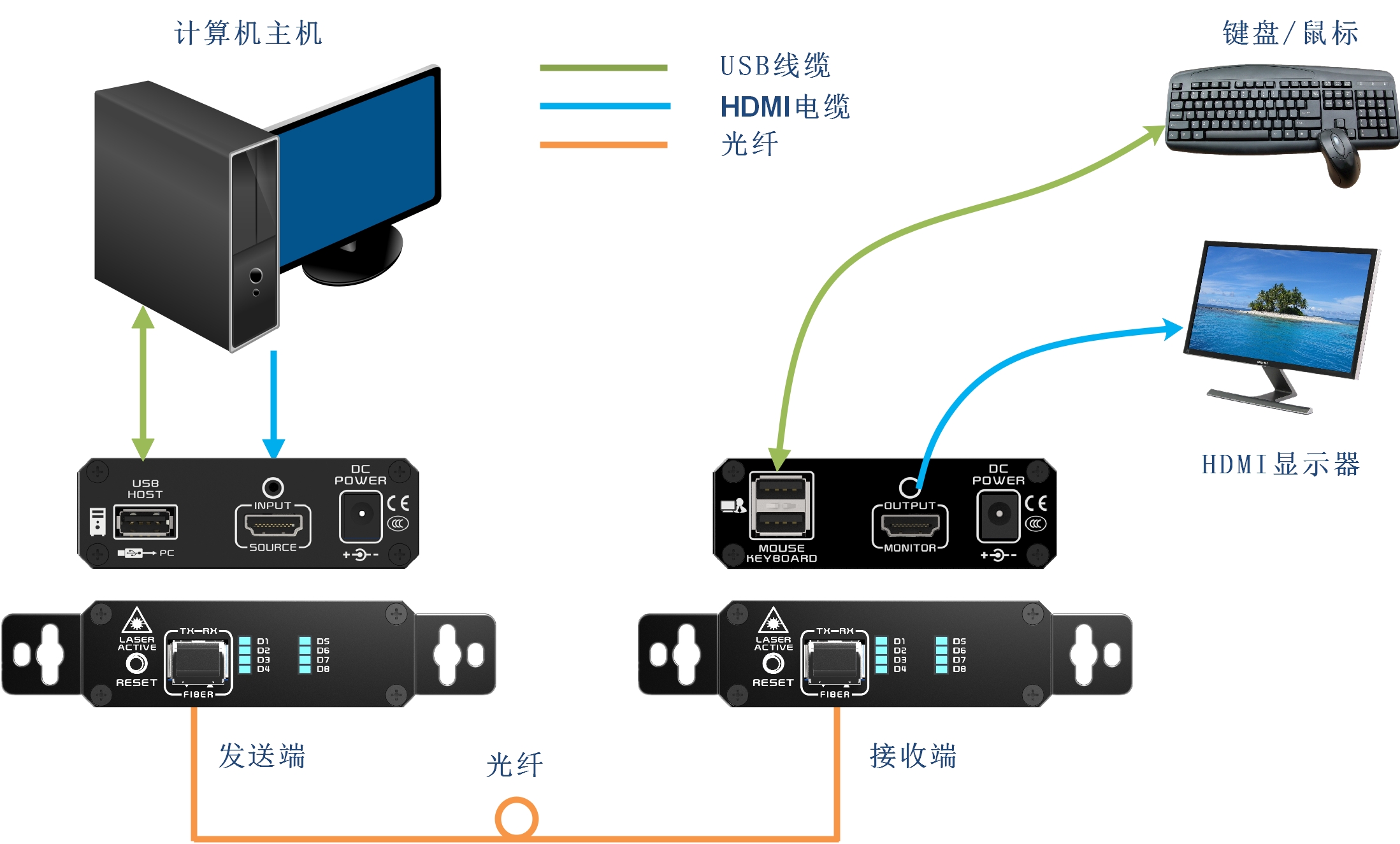

    应用范围

      KVM座席指挥系统

      视频教学系统

      CAD自动化设计系统

      工业、交通远程调度系统

      大型体育赛事、演出播控系统

      机房主机集中管理

      机场航班信息显示系统

      投影机、显示器、电视机远距离连接

      远程操控武器作战单元

      高铁、地铁轨道交通PIS系统

      大型电视幕墙、小间距视频拼接系统

      远程操控武器作战单元

      电视台视频剪辑系统

      展馆、展厅视频展示

    ※  数字标牌

      视频会议系统

      投影机、显示器、电视机远距离连接

      工业流水线远程作业操控系统



       协议

    HDMI v1.4,HDCP 1.4,DVI 1.0

    最大像素时钟

    340 MHz

    视频总带宽

    10.2 Gbps

    支持分辨率

    3840x2160/60P(YCbCr 420),4096*2160/60P(YCbCr   420)

    3840x2160/30P,4096x2160/24P, 1920x1200/60P,1920x1080/60P,

    兼容其它VESA标准分辨率及用户自定义分辨率

    连接

    HDMI 输入/输出

    发送端:HDMI Type A母座           接收端:HDMI Type 母座

    FIBER光接口

    1x SFP+ 端口

    光纤线缆

    光纤类型 / 传输距离

    50/125μ  万兆多模光纤:   ≤300米(标配光模块)

    9/125μ   单模模光纤:   ≤300米(标配光模块)

    扩展功能

    KVM 功能

    支持USB鼠标、USB键盘  或者  USB触摸屏

    外置模拟音频输入输出

    IR红外/RS232/RS485

    不支持

    CEC 支持

    不支持

    DDC(Digital Display Channel)支持

    EDID

    不支持透传,支持手动EDID一键学习

    HDCP

    不支持

    机械结构

    材质

    高强度铝合金外壳

    尺寸 (W x D x H)

    88.8mm (未加挂耳) x 89mm x 29  mm       131.8mm (加挂耳 )x 89mm x 29 mm

    重量

    KHX-2240T:   260g            KHX-2240R:   260g

    环境要求

    工作温度

    0 to +50° C

    存储温度

    -40°C to +85°C

    工作湿度

    5% to 80% (非冷凝)

    存储湿度

    5% to 95% (非冷凝)

    电源与功耗

    外置电源适配器

    输入: 100-240VAC /   50-60Hz 0.2A

    输出: DC 5V, 2.0A       5.5/2.5mm jack

    功耗

    KHX-2240T: 5 W       KHX-2240R: 5W

    保修

    有限保修

    2年质保,提供长期维修服务

    一、发送端面板

     KHX-2240发送端前面板

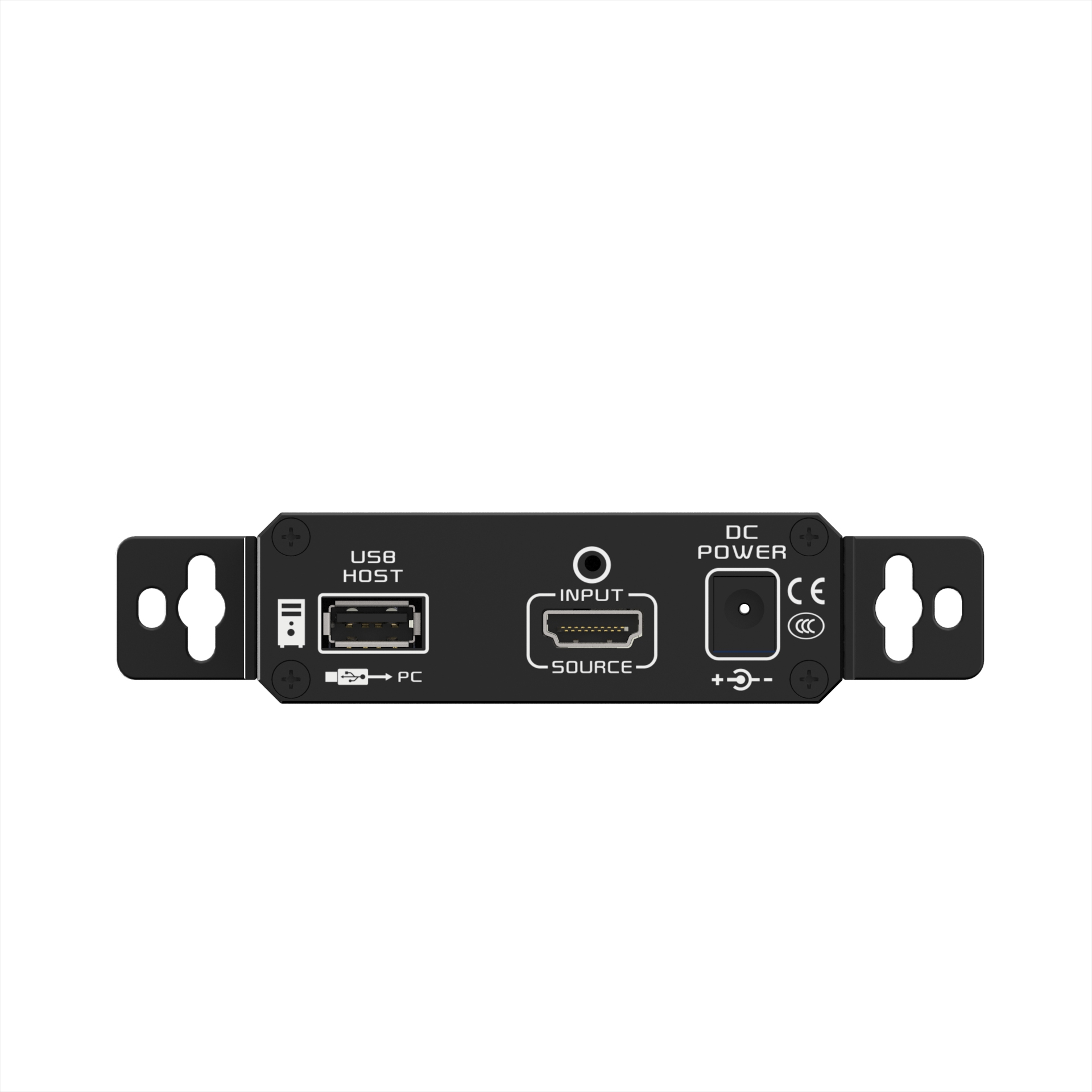

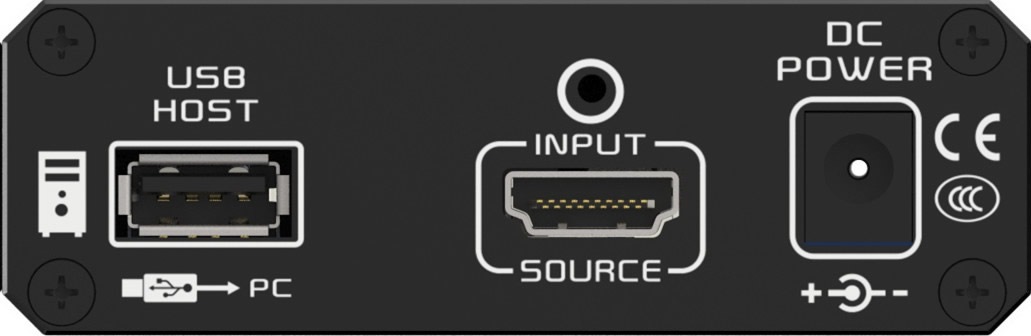

    KHX-2240发送端后面板


    二、接收端面板

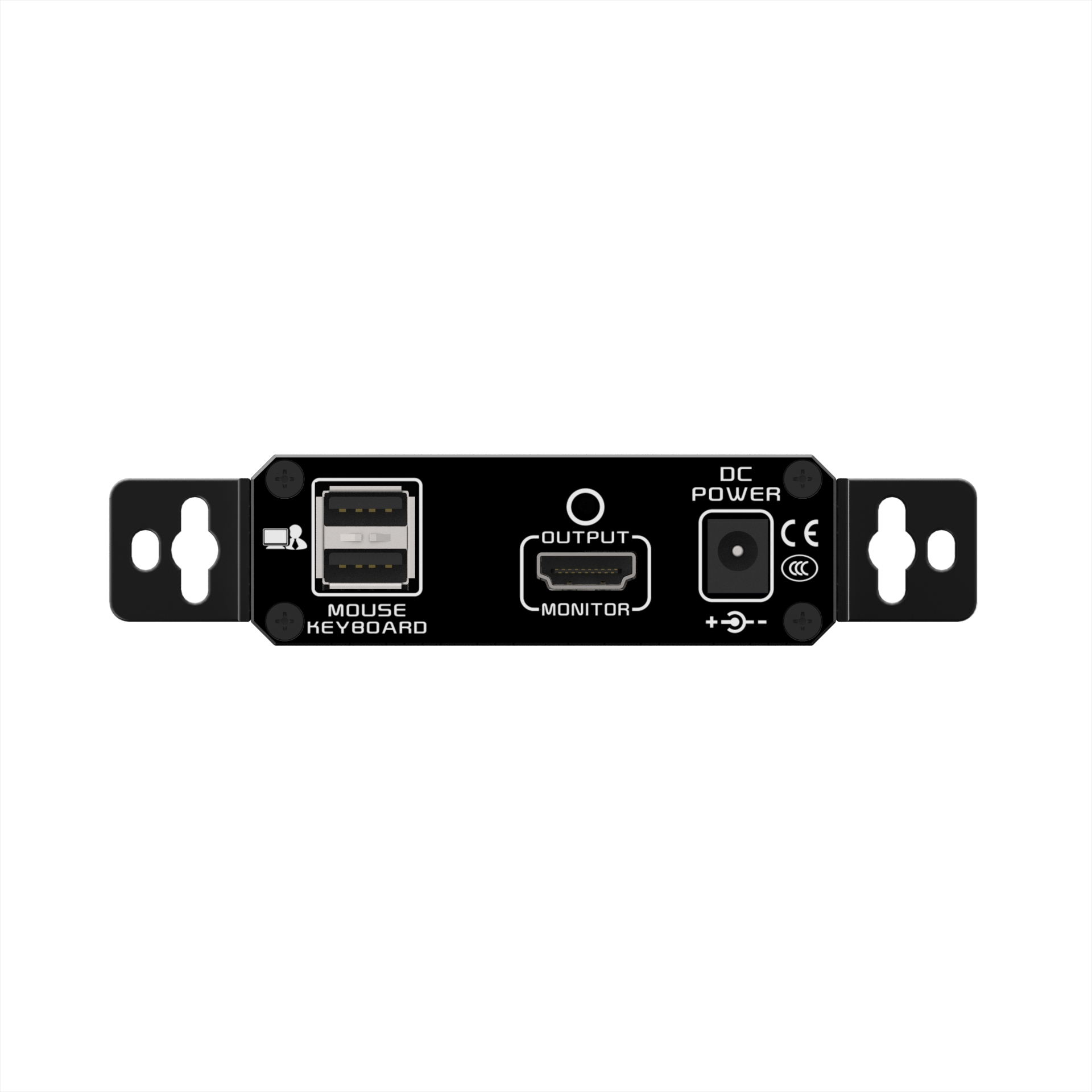

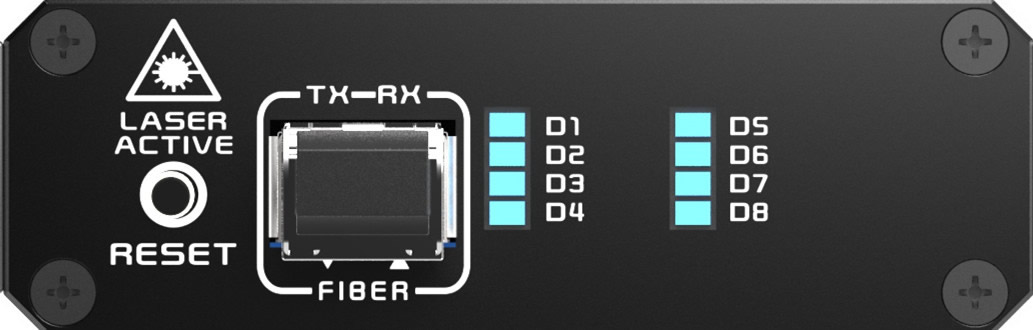

    KHX-2240接收端前面板

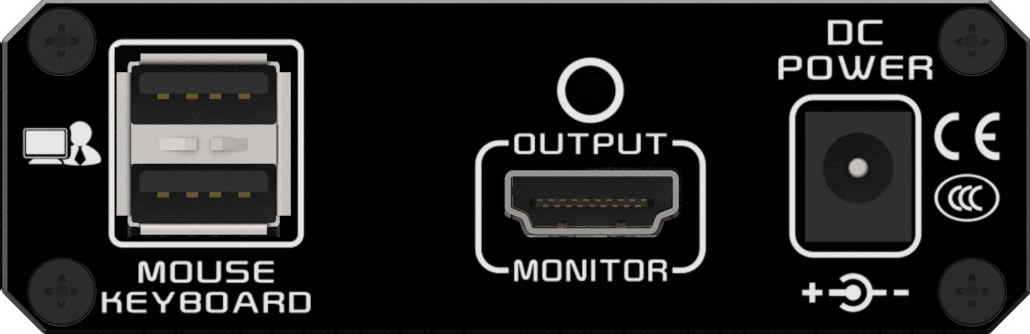

    KHX-2240接收端后面板



     端口名称

    TRANSMITTER(发送端)

    RECEIVER(接收端)

     HDMI 接口

    HDMI INPUT:DVI信号输入接口

    HDMI OUTPUT:DVI信号输出接口

      RESET

    系统复位按钮  / EDID读写按钮

    系统复位按钮

      POWER

    电源接口

    电源接口

      FIBER

    SFP+ 光模块安装口

    SFP+ 光模块安装口

      USB接口

    USB HOST连接PC主板USB接口

    连接USB鼠标、USB键盘或者USB触摸屏

      LED指示灯

       D1

    ON:设备已上电            OFF:设备未上电

    ON:设备已上电            OFF:设备未上电

       D2

    显示器连接到输入端口后,按RESET按钮,此灯会快速闪烁32次,EDID拷贝成功后熄灭

    保留

       D3

    OFF:RX光信号正常       ON:光信号丢失

    OFF:RX光信号正常       ON:光信号丢失

       D4

    ON: 信号源已连接        闪烁:信号源开始输出信号

    ON: 显示器已连接        闪烁:信号源开始输出信号

       D5

    ON:光模块发射正常      OFF:光模块发射故障

    ON:光模块发射正常      OFF:光模块发射故障

       D6

    ON:USB 设备1连接正常    闪烁:正在通信

    ON:USB 设备1连接正常    闪烁:正在通信

       D7

    ON:USB 设备2连接正常    闪烁:正在通信

    ON:USB 设备2连接正常    闪烁:正在通信

       D8

    ON:USB 通信有错误     OFF:USB通信正常

    ON:USB 通信有错误     OFF:USB通信正常

    KHX-2240-X0超长距离传输系列高性能4K超高清HDI KVM光纤延长器包装清单如下,如果拆开包装时发现配件有缺失时,请及时联系经销商或是Smartopcom.

    ※  1 x KHX-2240-T (发送机)

    ※  1 x KHX-2240-R (接收机)

    ※  1 x 0.6米USB2.0 电缆

    ※  2 x 5V/2A 直流电源适配器

    ※  1 x 产品规格书

    产品编码

    产品描述

     KHX-2240T/R

      双纤4K HDMI KVM光纤延长器,EDID透传,传输300m

     KHX-2240T/R-D1.4

      双纤4K HDMI KVM光纤延长器,EDID学习,传输1.4Km

     KHX-2240T/R-D10

      双纤4K HDMI KVM光纤延长器,EDID学习,传输10Km

     KHX-2240T/R-D20

      双纤4K HDMI KVM光纤延长器,EDID学习,传输20Km

     KHX-2240T/R-D40

      双纤4K HDMI KVM光纤延长器,EDID学习,传输40Km

     KHX-2240T/R-D60

      双纤4K HDMI KVM光纤延长器,EDID学习,传输60Km

     KHX-2240T/R-D80

      双纤4K HDMI KVM光纤延长器,EDID学习,传输80Km

     KHX-2240T/R-S1.4

      单纤4K HDMI KVM光纤延长器,单纤双向,EDID学习,传输1.4Km

       KHX-2240T/R-S10

        单纤4K HDMI KVM光纤延长器,单纤双向,EDID学习,传输10Km

     KHX-2240T/R-S20

      单纤4K HDMI KVM光纤延长器,单纤双向,EDID学习,传输20Km

     KHX-2240T/R-S40

      单纤4K HDMI KVM光纤延长器,单纤双向,EDID学习,传输40Km

     KHX-2240T/R-S60

      单纤4K HDMI KVM光纤延长器,单纤双向,EDID学习,传输60Km

     KHX-2240T/R-S80

      单纤4K HDMI KVM光纤延长器,单纤双向,EDID学习,传输80Km
