超高清12G SDI光纤延长器
更新：2025-04-09 16:55:41 点击：
- 产品型号： SDFX-6400 产品资料： 立即下载 品牌： 启鼎光电/SMARTOPCOM
- 产品简介：
UHD-SDI光端机，4K UHD SDI超高清传输专用，设备内置信号均衡，串行时钟恢复及线路驱动。设备最高支持12G SDI信号，向下相容6G SDI,3G SDI,1.5G SDI及270M SDI信号，采用了先进的数字光纤传输技术，可以在单模或多模光纤上长距离传输一路符合ST-2082-1 (12G)、 ST-2081-1 (6G)、ST-424 (3G)、 ST-292 (HD)、ST-259 (SD) , DVB-ASI SDI串行数字视频信号。支持UHDTV/4K/8K/HDTV/SDTV SDI高清视频。

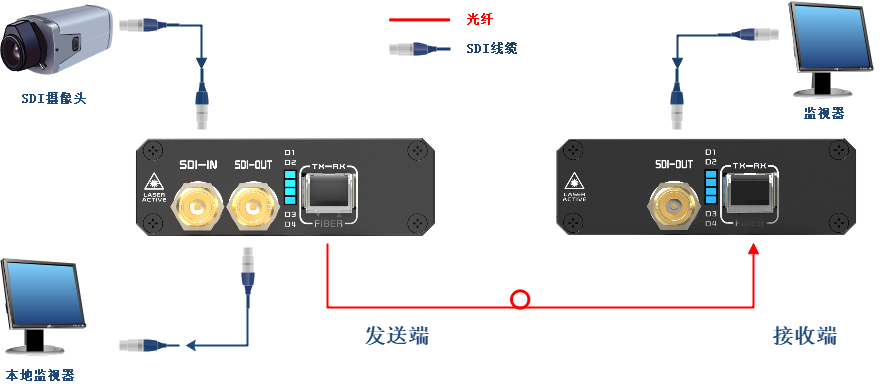

※一路UHD-SDI高清数字视频、一路反向音频信号和反向RS-485数据的光纤传输
※ 信号源UHD-SDI, SD,
HD, 3G 输入自动检测, 支持270Mbit/s -
1.48Gbit/s - 3Gbit/s - 12Gbit/s 速率；
※ 设备最高支持12G SDI信号，向下相容6G SDI,3G SDI,1.5G SDI及270M SDI信号
※ 支持ST-2082-1 (12G)、 ST-2081-1 (6G)、ST-424 (3G)、 ST-292 (HD)、ST-259 (SD) , DVB-ASI 信号
※ 采用UHD-12G SDI光端机专用VIDIO SFP光模块
※ 接收端内置信号均衡再生芯片，清除输出信号抖动，消除屏幕抖动、黑线，信号质量更加完美
※ 低射频干扰/电磁干扰，适合敏感电磁环境应用
※ 即插即用，可以表面安装，耐高低温，准工业级
※ 结合固定侧耳，具有多种固定方式，固定方式灵活多变
应用范围
※ KVM座席指挥系统 | ※ 视频教学系统 | ※ CAD自动化设计系统 |
※ 工业、交通远程调度系统 | ※ 大型体育赛事、演出播控系统 | ※ 机房主机集中管理 |
※ 机场航班信息显示系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 远程操控武器作战单元 |
※ 高铁、地铁轨道交通PIS系统 | ※ 大型电视幕墙、小间距视频拼接系统 | ※ 远程操控武器作战单元 |
※ 电视台视频剪辑系统 | ※ 展馆、展厅视频展示 | ※ 数字标牌 |
※ 视频会议系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 工业流水线远程作业操控系统 |
协议 | ST-2082-1 (12G)、 ST-2081-1 (6G)、ST-424 (3G)、 ST-292 (HD)、ST-259 (SD) , DVB-ASI |
最大视频带宽 | 12 Gbps |
支持分辨率 |
12G SDI： 3840*2160/60P，4096*2160/60P SD-SDI： 576I，480I UHD-SDI： 720/50P，720/60P1080/24P，1080/25P，1080/30P，1080/50P，1080I/60P
3G-SDI： 1080/50P，1080/60P |
连接 | |
SDI输入/输出 | 发送端：SDI BNC 75欧 母座 接收端：SDI BNC 75欧 母座 |
FIBER光接口 | 1x 12G SFP 端口 |
光纤线缆 | |
光纤类型 / 传输距离 | 50/125μ 多模光纤: ≤300米（标配光模块） |
9/125μ 单模模光纤: ≤10千米（标配光模块） | |
扩展功能 | |
外置模拟音频输入输出 | 无 |
RS232/RS485 | 无 |
机械结构 | |
材质 | 高强度铝合金外壳 |
尺寸 (W x D x H) | 117.4mm (未加挂耳)x 114mm x 29 mm 160.4mm (加挂耳)x 114mm x 29 mm |
重量 | SDFX-6400T: 400g SDFX-6400R: 450g |
环境要求 | |
工作温度 | 0 to +70° C |
存储温度 | -40°C to +85°C |
工作湿度 | 5% to 80% (非冷凝) |
存储湿度 | 5% to 95% (非冷凝) |
电源与功耗 | |
外置电源适配器 | 输入: 100-240VAC / 50-60Hz 0.2A 输出: DC 5V, 2.0A 5.5/2.5mm jack |
功耗 | SDFX-6400T: 7.5 W SDFX-6400R: 7.5W |
保修 | |
有限保修 | 2年质保，提供长期维修服务 |
一、发送端面板

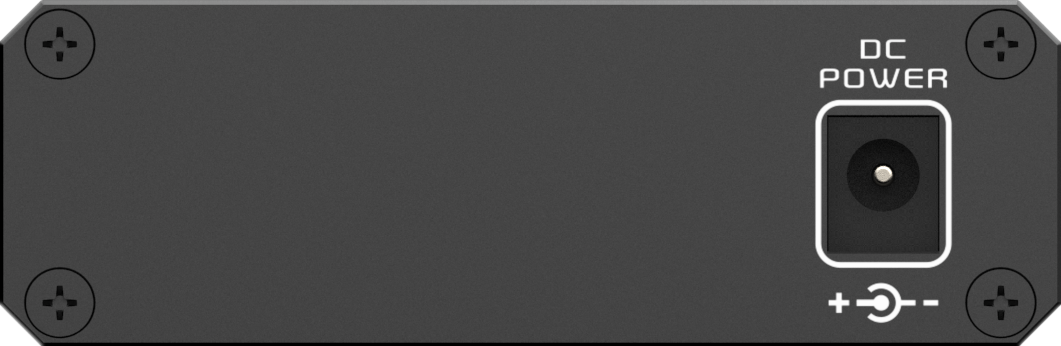

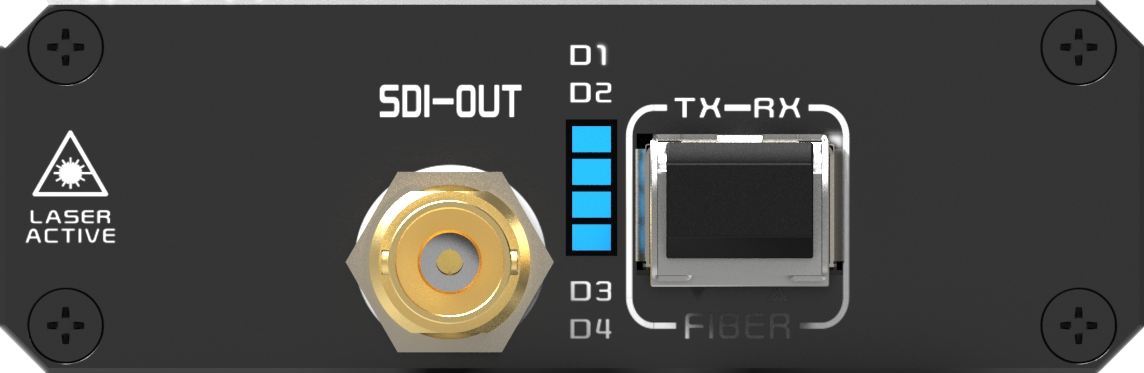

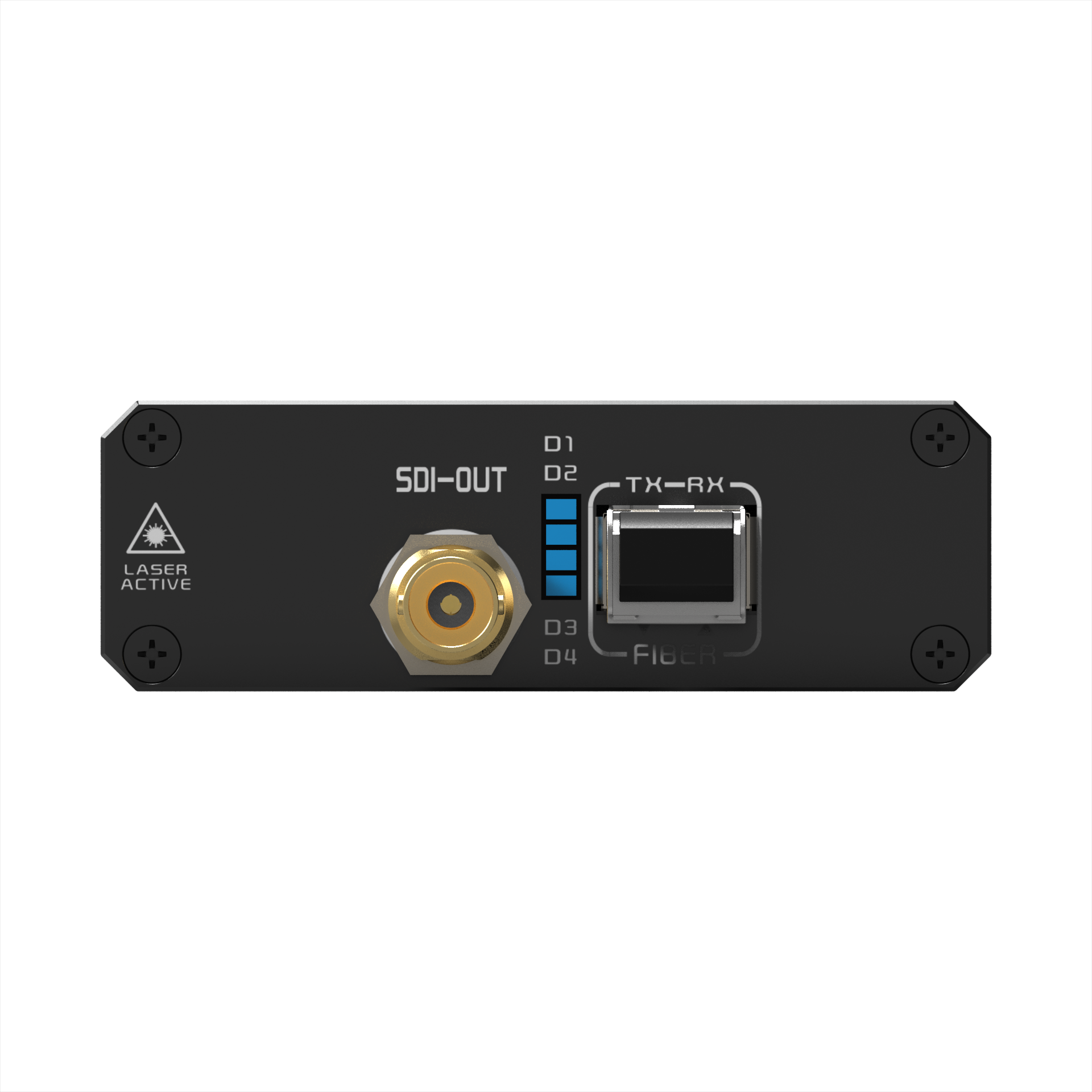

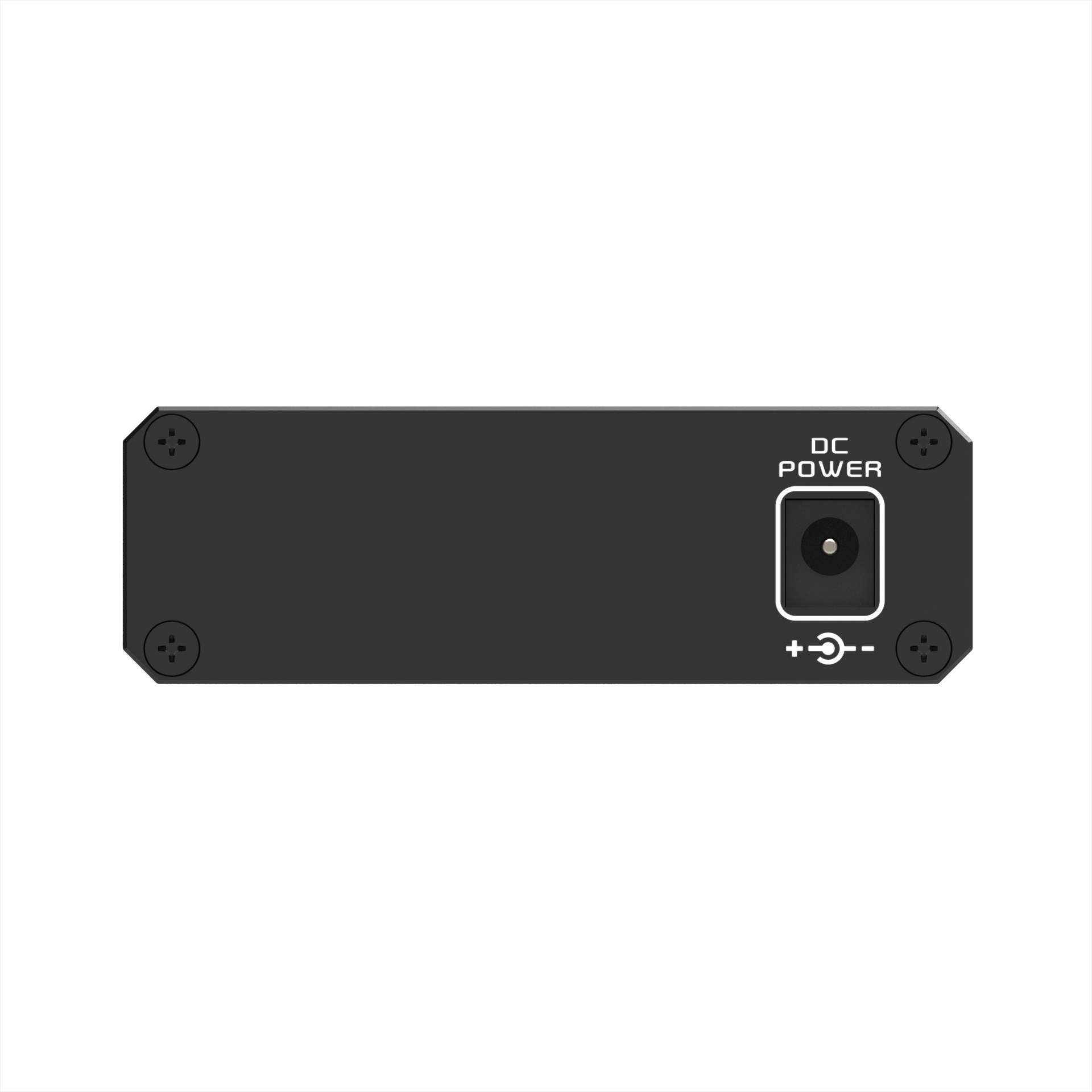

二、接收端面板
端口名称 | TRANSMITTER（发送端） |
SDI IN | SDI信号输入 |
SDI OUT | SDI信号环出 |
POWER | 电源接口 |
FIBER | 12G SFP光模块安装口 |
LED指示灯 | |
D1 | ON：电源开启 OFF：电源关闭 |
D2 | OFF：RX光信号正常 ON ：光信号丢失 |
D3 | OFF：视频信号未锁定 ON ：视频信号锁定 |
D4 | 保留 |
端口名称 | RECEIVER（接收端） |
SDI OUTPUT | SDI输出 |
POWER | 电源接口 |
FIBER | 12G SFP光模块安装口 |
LED指示灯 | |
D1 | ON：电源开启 OFF：电源关闭 |
D2 | OFF：RX光信号正常 ON ：光信号丢失 |
D3 | OFF：视频信号未锁定 ON ：视频信号锁定 |
D4 | 保留 |
SDFX-6400系列高性能4K超高清12G SDI光纤延长器包装清单如下，如果拆开包装时发现配件有缺失时，请及时联系经销商或是Smartopcom.
※ 1 x SDFX-6400-T (发送机)
※ 1 x SDFX-6400-R (接收机)
※ 2 x 5V/2A 直流电源适配器
※ 1 x 产品规格书
产品编码 | 产品描述 |
SDFX-6400T/R-S10 | 单纤 超高清12G SDI光纤延长器，传输10Km |
SDFX-6400T/R-S20 | 单纤 超高清12G SDI光纤延长器，传输20Km |
SDFX-6400T/R-S40 | 单纤 超高清12G SDI光纤延长器，传输40Km |
SDFX-6400T/R-S60 | 单纤 超高清12G SDI光纤延长器，传输60Km |
SDFX-6400T/R-S80 | 单纤 超高清12G SDI光纤延长器，传输80Km |
SDFX-6425T/R-10 | 双纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输10Km |
SDFX-6425T/R-20 | 双纤 超高清12GSDI光纤延长器，反向音频+反向RS-485，传输20Km |
SDFX-6425T/R-40 | 双纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输40Km |
SDFX-6425T/R-60 | 双纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输60Km |
SDFX-6425T/R-80 | 双纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输80Km |
SDFX-6425T/R-S10 | 单纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输10Km |
SDFX-6425T/R-S20 | 单纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输20Km |
SDFX-6425T/R-S40 | 单纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输40Km |
SDFX-6425T/R-S60 | 单纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输60Km |
SDFX-6425T/R-S80 | 单纤 超高清12G SDI光纤延长器，反向音频+反向RS-485，传输80Km |
FSE-01 | 壳体固定侧耳 |
