高清3G SDI光纤延长器
更新：2020-09-13 01:20:44 点击：
- 产品型号： SDFX-1100 产品资料： 立即下载 品牌： 启鼎光电/SMARTOPCOM
- 产品简介：
HD-SDI光端机，SDI高清监控专用，支持1080P(60HZ)/1080I/720P；适用于高清SDI监控系统及广电系统，带反向控制数据。 SD/HD/3G高清HD-SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，可带反向控制数据；速率是1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P/60HZ）。
※一路HD-SDI高清数字视频、一路反向音频信号和反向RS-485数据的光纤传输
※ 信号源SD,
HD, 3G 输入自动检测, 支持270Mbit/s -
1.48Gbit/s - 3Gbit/s 速率；
※ 支持新的1080P、3Gbps HD-SDI格式
※ 支持SMPTE-424M
3Gbps HD-SDI、SMPTE-292M HD-SDI、SMPTE-259M
SDI数字视频信号及DVB-ASI信号
※ 采用HD-SDI光端机专用VIDIO SFP光模块
※ 接收端内置信号均衡再生芯片，清除输出信号抖动，消除屏幕抖动、黑线，信号质量更加完美
※ 低射频干扰/电磁干扰，适合敏感电磁环境应用
※ 即插即用，可以表面安装，耐高低温，准工业级

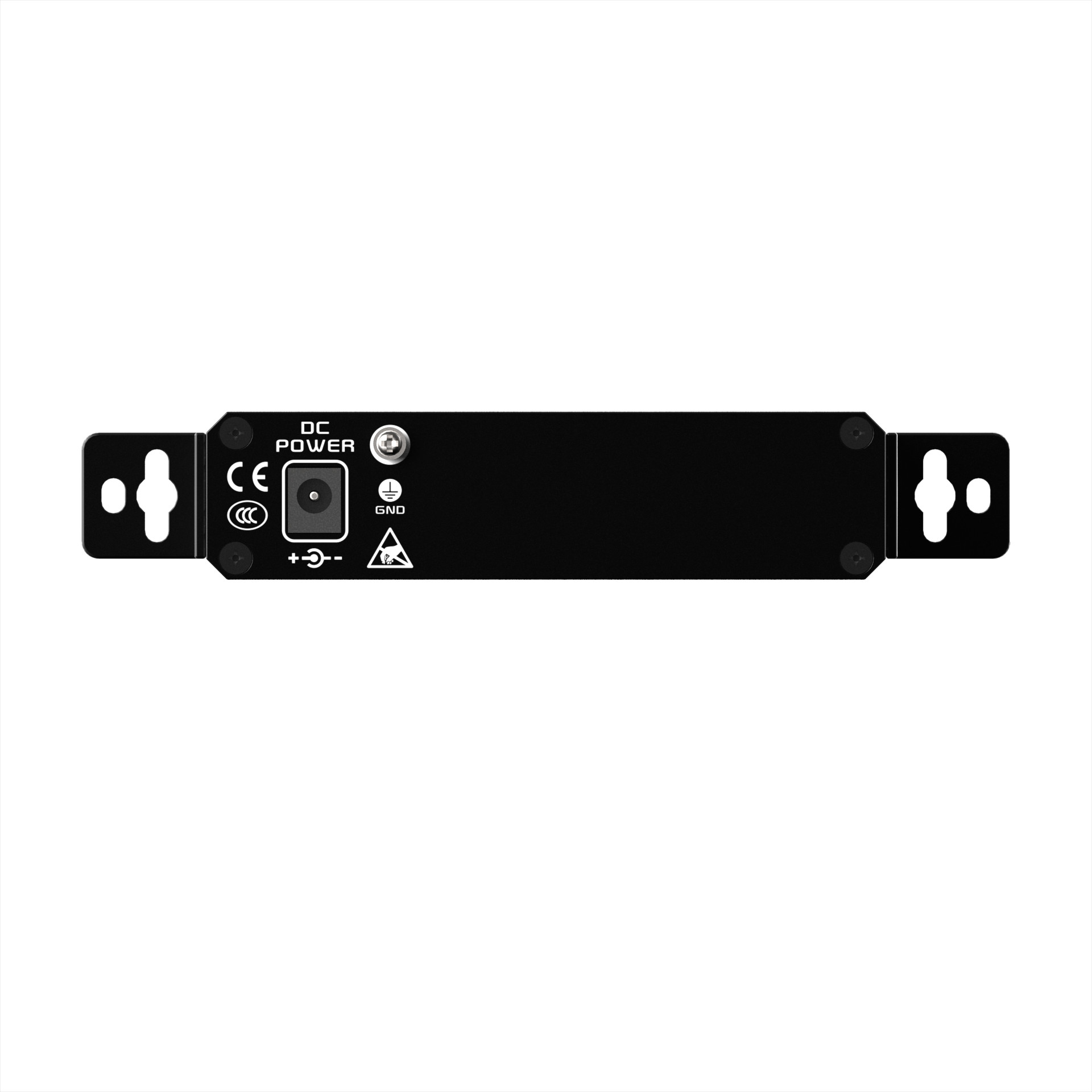

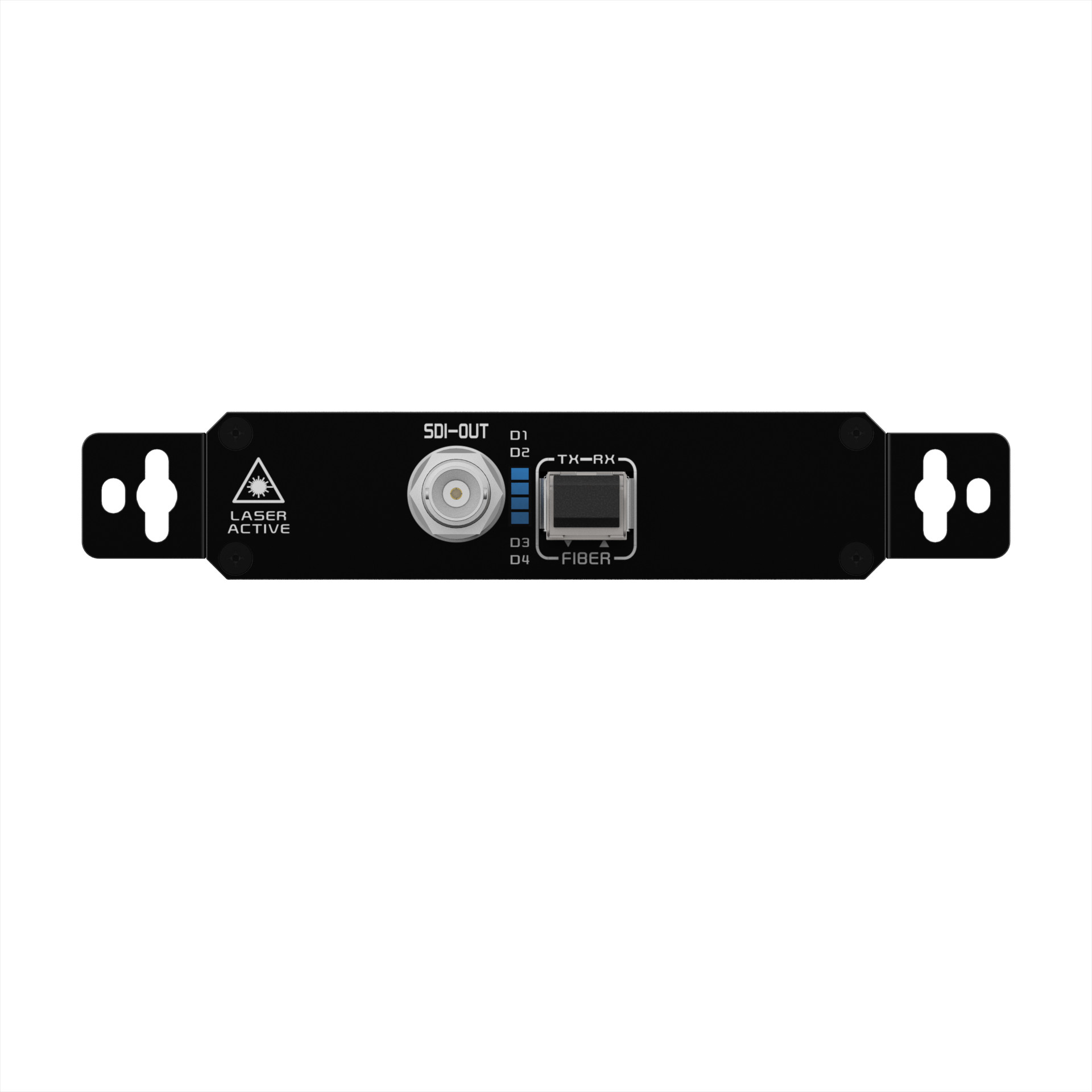

※ 结合固定侧耳，具有多种固定方式，固定方式灵活多变
应用范围
※ KVM座席指挥系统 | ※ 视频教学系统 | ※ CAD自动化设计系统 |
※ 工业、交通远程调度系统 | ※ 大型体育赛事、演出播控系统 | ※ 机房主机集中管理 |
※ 机场航班信息显示系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 远程操控武器作战单元 |
※ 高铁、地铁轨道交通PIS系统 | ※ 大型电视幕墙、小间距视频拼接系统 | ※ 远程操控武器作战单元 |
※ 电视台视频剪辑系统 | ※ 展馆、展厅视频展示 | ※ 数字标牌 |
※ 视频会议系统 | ※ 投影机、显示器、电视机远距离连接 | ※ 工业流水线远程作业操控系统 |
协议 | SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI、SMPTE-259M及DVB-ASI |
最大视频带宽 | 3 Gbps |
支持分辨率 | SD-SDI：576I 480I HD-SDI：720P50，720P60，1080P24，1080P25，1080P30，1080I50，1080I60 3G-SDI：1080P50，1080P60 |
连接 | |
SDI输入/输出 | 发送端：SDI BNC 75欧 母座 接收端：SDI BNC 75欧 母座 |
FIBER光接口 | 1x 3G SFP 端口 |
光纤线缆 | |
光纤类型 / 传输距离 | 50/125μ 多模光纤: ≤600米（标配光模块） |
9/125μ 单模模光纤: ≤10千米（标配光模块） | |
扩展功能 | |
外置模拟音频输入输出 | 无 |
RS232/RS485 | 无 |
机械结构 | |
材质 | 高强度铝合金外壳 |
尺寸 (W x D x H) | 117.4mm (未加挂耳)x 114mm x 29 mm 160.4mm (加挂耳)x 114mm x 29 mm |
重量 | SDFX-1025T: 400g SDFX-1025R: 450g |
环境要求 | |
工作温度 | 0 to +70° C |
存储温度 | -40°C to +85°C |
工作湿度 | 5% to 80% (非冷凝) |
存储湿度 | 5% to 95% (非冷凝) |
电源与功耗 | |
外置电源适配器 | 输入: 100-240VAC / 50-60Hz 0.2A 输出: DC 5V, 2.0A 5.5/2.5mm jack |
功耗 | SDFX-1025T: 7.5 W SDFX-1025R: 7.5W |
保修 | |
有限保修 | 2年质保，提供长期维修服务 |
一、发送端面板
二、接收端面板
端口名称 | TRANSMITTER（发送端） |
SDI INPUT | SDI信号输入 |

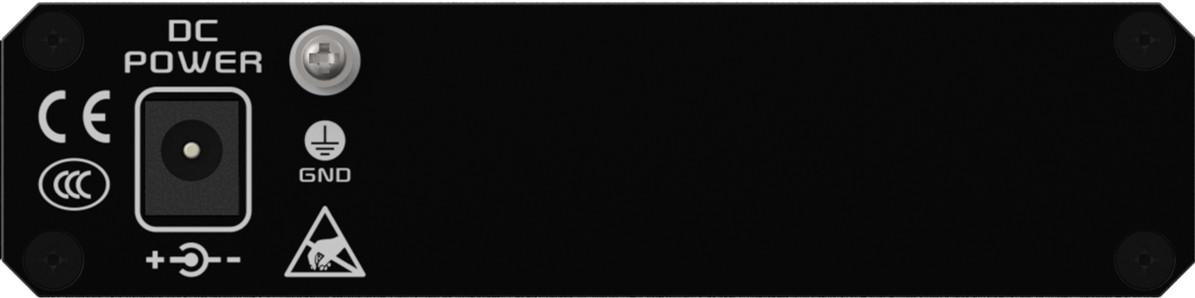

POWER | 电源接口 |
FIBER | 3G SFP光模块安装口 |
模拟音频接口 | AUDIO OUT : 48kHz双声道模拟音频解出 |
RS-485 | G：地 A：485同相端 B：485反相端 |
GND | 设备接地，需连接到机房防雷接地点或是静电接地点 |
LED指示灯 | |
D1 | ON：电源开启 OFF：电源关闭 |
D2 | OFF：RX光信号正常 ON ：光信号丢失 |
D3 | OFF：视频同步信号 ON ：视频信号丢失 |
D4 | OFF：数据错误 ON ：工作正常 |

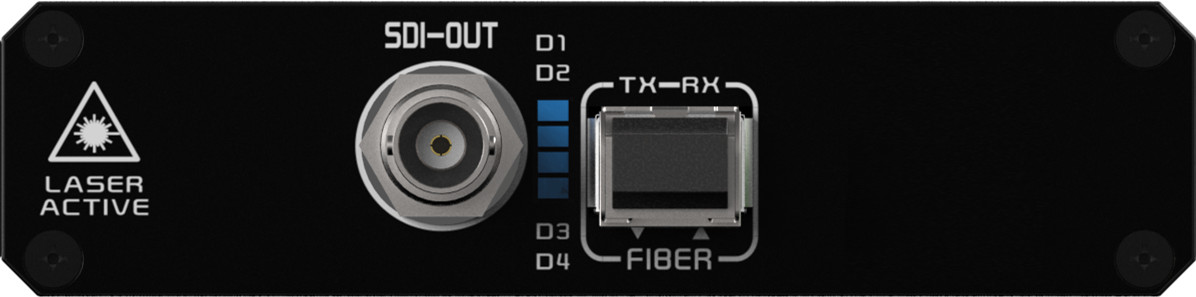

端口名称 | RECEIVER（接收端） |
SDI OUTPUT | SDI输出 |
POWER | 电源接口 |
FIBER | 3G SFP光模块安装口 |
模拟音频接口 | AUDIO IN : 外置3.5mm模拟音频输入，采样率为48kHz |
RS-485 | G：地 A：485同相端 B：485反相端 |
GND | 设备接地，需连接到机房防雷接地点或是静电接地点 |
LED指示灯 | |
D1 | ON：电源开启 OFF：电源关闭 |
D2 | OFF：RX光信号正常 ON ：光信号丢失 |
D3 | OFF：视频信号丢失 ON ：视频同步信号 |
D4 | 保留 |
SDFX-1100系列高性能1080P高清SDI光纤延长器包装清单如下，如果拆开包装时发现配件有缺失时，请及时联系经销商或是Smartopcom.
※ 1 x SDFX-1100-T (发送机)
※ 1 x SDFX-1100-R (接收机)
※ 2 x 5V/2A 直流电源适配器
※ 1 x 产品规格书
产品编码 | 产品描述 |
SDFX-1100T/R-S10 | 单纤 高清3G SDI光纤延长器，传输10Km |
SDFX-1100T/R-S20 | 单纤 高清3G SDI光纤延长器，传输20Km |
SDFX-1100T/R-S40 | 单纤 高清3G SDI光纤延长器，传输40Km |
SDFX-1100T/R-S60 | 单纤 高清3G SDI光纤延长器，传输60Km |
SDFX-1100T/R-S80 | 单纤 高清3G SDI光纤延长器，传输80Km |
SDFX-1025T/R-10 | 双纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输10Km |
SDFX-1025T/R-20 | 双纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输20Km |
SDFX-1025T/R-40 | 双纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输40Km |
SDFX-1025T/R-60 | 双纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输60Km |
SDFX-1025T/R-80 | 双纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输80Km |
SDFX-1025T/R-S10 | 单纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输10Km |
SDFX-1025T/R-S20 | 单纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输20Km |
SDFX-1025T/R-S40 | 单纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输40Km |
SDFX-1025T/R-S60 | 单纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输60Km |
SDFX-1025T/R-S80 | 单纤 高清3G SDI光纤延长器，反向音频+反向RS-485，传输80Km |
FSE-01 | 壳体固定侧耳 |
