4K超高清HDMI光纤延长器+正向音频(EDID透传)

更新:2020-09-07 02:01:14 点击:
  • 产品型号: HFX-5250T/R                 产品资料: 立即下载                 品牌: 启鼎光电/INFINIDISPLAY
  • 产品简介:

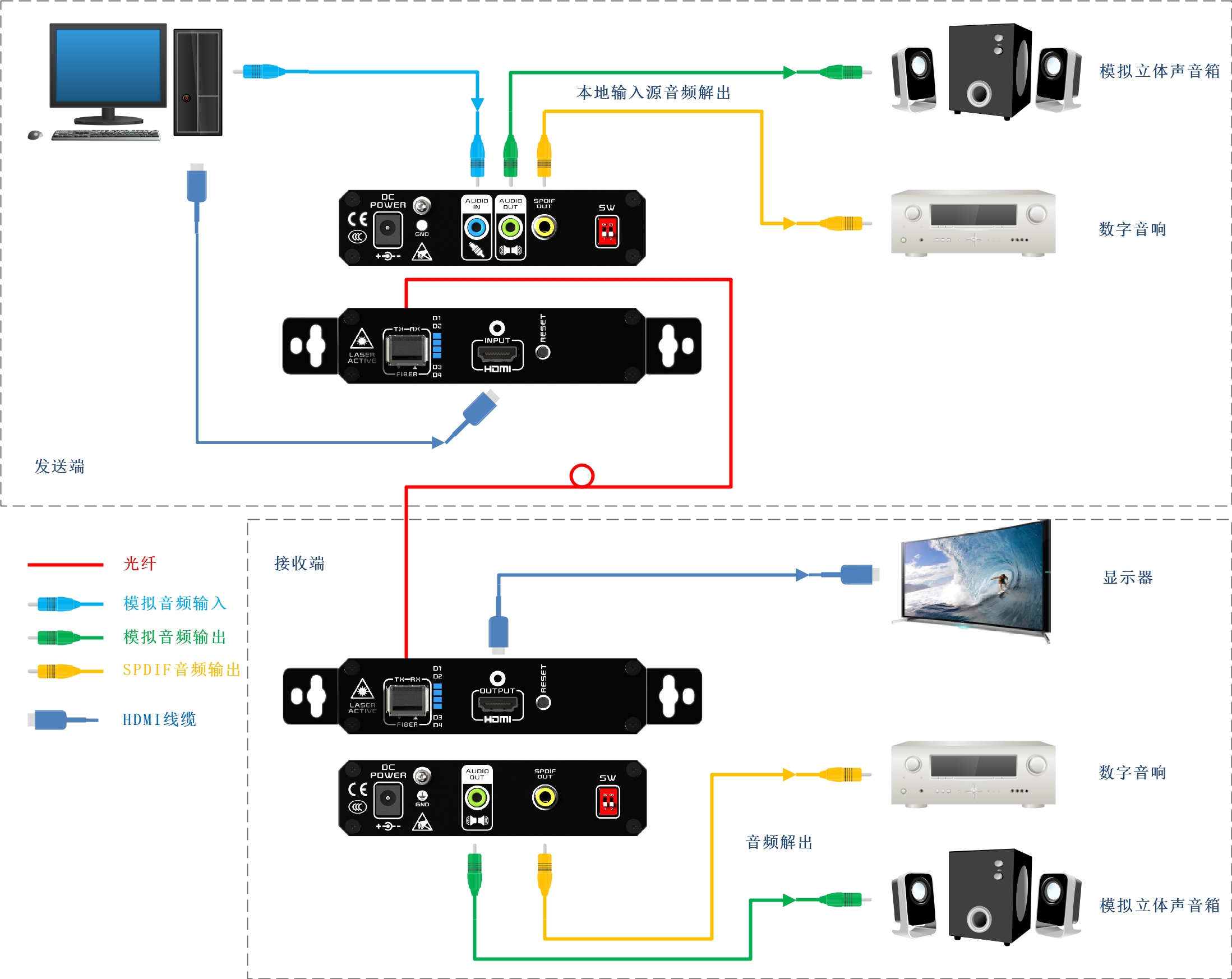

  • HFX-5250系列高性能4K超高清HDMI 延长器使用多模双芯光纤、双芯/单芯单模光纤,可将高达10.2G的DVI/HDMI 4K信号和双声道音频信号高保真无损无压缩的传输,该系列延长器支持DVI1.0 、 HDMI v1.4 信号,支持EDID透传,分辨率达到3840*2160/30P ,向下兼容其它分辨率,使用单模光纤可以获得300米(信号带HDCP)/1200米(信号不带HDCP)的传输距离,支持一路正向3.5mm立体声音频输入

  •   采用自主研发实时直传技术,无视频压缩,无信号延时

      支持HDMI v1.4,DVI 1.0,单链路传输,兼容HDCP 1.4,支持3D TV透传

      最高支持340Mhz视频时钟,单通道视频带宽3.4Gbps,视频总带宽达10.2 Gbps

      可选择双芯光纤(标配双纤1.4KM 10G SFP+光模块)或者单芯光纤传输

      标配光模块使用多模光纤可以传输距离300米,使用单模光纤可以传输1200米

      真4K,支持超高清3840x2160/30P,4096x2160/24P,3840x2160/60P(YUV420),4096*2160/60P(YUV420),1920x1080/60P

         等分辨率,支持其它VESA标准分辨率及用户自定义分辨率

      支持3840*2160/30P  8 bits/pixel色深

      支持EDID 透传,能够自动识别和配置各种显示模式,长距离传输可选手动EDID学习功能版本软件

      发送端支持HDMI码流音频解出,同时支持SPDIF数字音频输出与3.5mm模拟立体声音频输出,

      发送端支持外置3.5mm独立模拟立体声音频输入 ,音频采样率48KHz,原码流音频与外部音频输入自动检测切换

      接收端支持视频码流中音频解出,同时支持SPDIF数字音频与3.5mm模拟立体声音频输出

      接收端内置信号均衡再生芯片,清除输出信号抖动,消除屏幕抖动、黑线,信号质量更加完美

      低射频干扰/电磁干扰,适合敏感电磁环境应用

      即插即用,可以表面安装,耐高低温,准工业级

      结合固定侧耳,具有多种固定方式,固定方式灵活多变


    应用范围

     KVM座席指挥系统

      视频教学系统

     CAD自动化设计系统

     工业、交通远程调度系统

     大型体育赛事、演出播控系统

     机房主机集中管理

     机场航班信息显示系统

     投影机、显示器、电视机远距离连接

     远程操控武器作战单元

     高铁、地铁轨道交通PIS系统

     大型电视幕墙、小间距视频拼接系统

     远程操控武器作战单元

     电视台视频剪辑系统

     展馆、展厅视频展示

     数字标牌

     视频会议系统

      投影机、显示器、电视机远距离连接

     工业流水线远程作业操控系统



       协议

    HDMI v1.4,HDCP 1.4,DVI 1.0

    最大像素时钟

    340 MHz

    视频总带宽

    10.2 Gbps

    支持分辨率

    3840x2160/60P(YCbCr 420),4096*2160/60P(YCbCr   420)

    3840x2160/30P,4096x2160/24P, 1920x1200/60P,1920x1080/60P,

    兼容其它VESA标准分辨率及用户自定义分辨率

    连接

    HDMI输入/输出

    发送端:HDMI TYPE A母座           接收端:HDMI TYPE A母座

    FIBER光接口

    1x SFP+ 端口

    光纤线缆

    光纤类型 / 传输距离

    50/125μ  万兆多模光纤:   ≤300米(标配光模块)

    9/125μ   单模模光纤:   ≤300米(标配光模块)

    扩展功能

    KVM 功能

    不支持

    外置模拟音频输入输出

    发送端:可从本地输入视频流中分离出SPDIF数字音频与48kHz双声道模拟音频解出,同时支持外置3.5mm模拟音频输入,采样率为48kHz。

    接收端:可将视频流中音频分离出SPDIF数字音频与48kHz双声道模拟音频。

    IR红外/RS232/RS485

    不支持

    CEC 支持

    不支持

    DDC(Digital Display Channel)支持

    EDID

    支持透传(透传时传输距离最大1.4Km,手动EDID版本软件最远可支持80Km传输)

    HDCP

    支持300米距离内透传

    机械结构

    材质

    高强度铝合金外壳

    尺寸 (W x D x H)

    117.4mm (未加挂耳)x 114mm x 29 mm       160.4mm (加挂耳)x   114mm x 29 mm

    重量

    HFX-5250T:   400g            HFX-5250R:   450g

    环境要求

    工作温度

    0 to +50° C

    存储温度

    -40°C to +85°C

    工作湿度

    5% to 80% (非冷凝)

    存储湿度

    5% to 95% (非冷凝)

    电源与功耗

    外置电源适配器

    输入: 100-240VAC /   50-60Hz 0.2A

    输出: DC 5V, 2.0A       5.5/2.5mm jack

    功耗

    HFX-5250T: 7.5 W      HFX-5250R: 7.5W

    保修

    有限保修

    2年质保,提供长期维修服务

    一、发送端面板

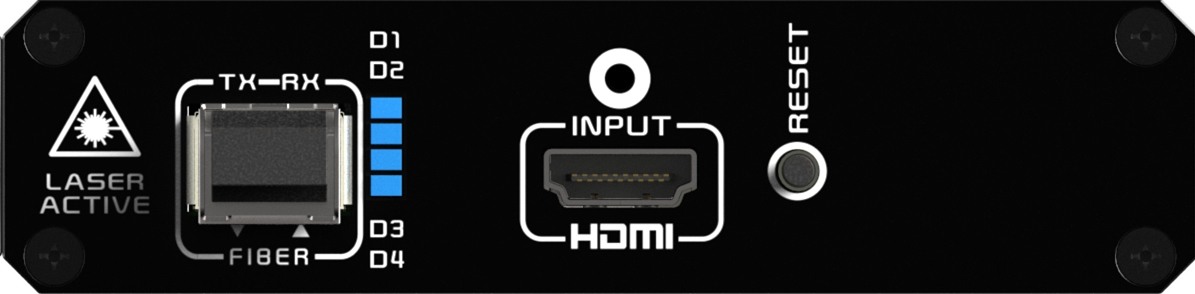

     HFX-5250发送端前面板

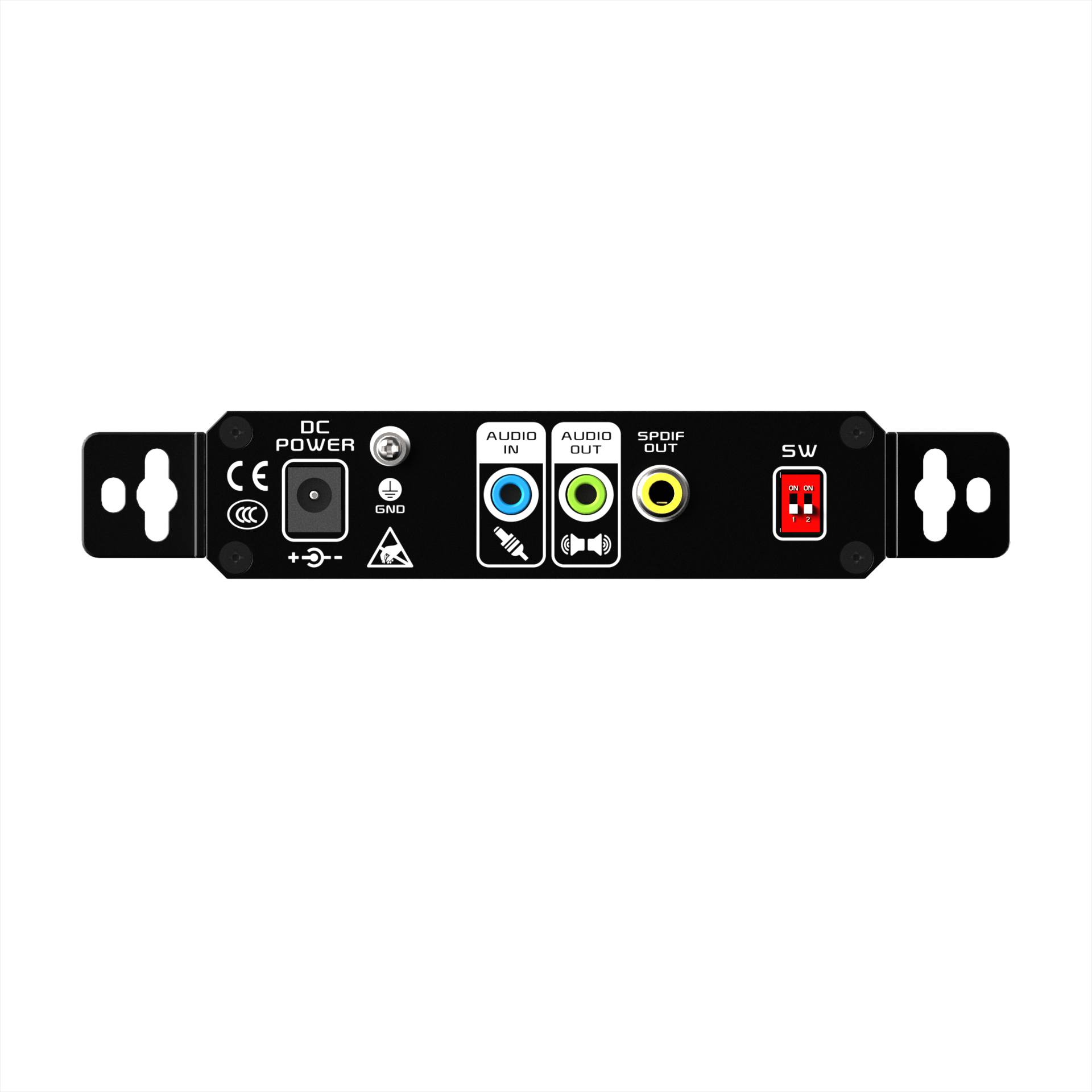

    HFX-5250发送端后面板

    二、接收端面板


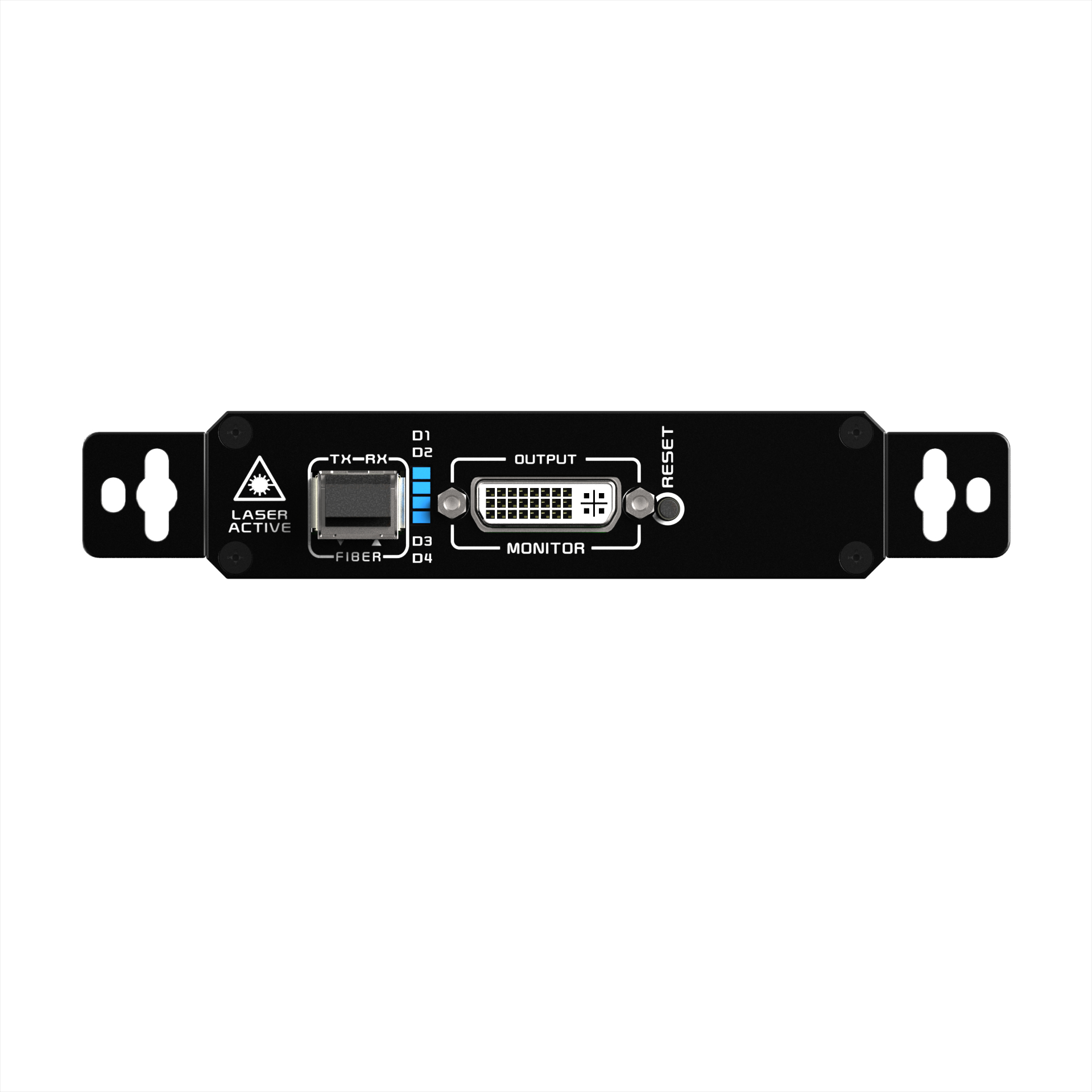

    KDX-5241接收端前面板

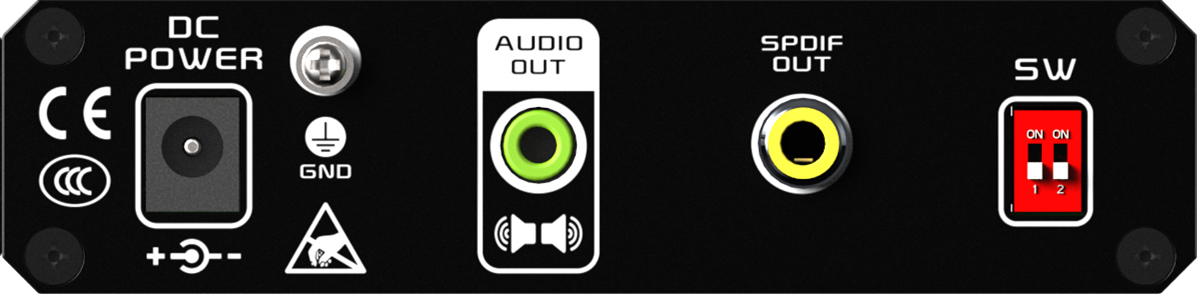

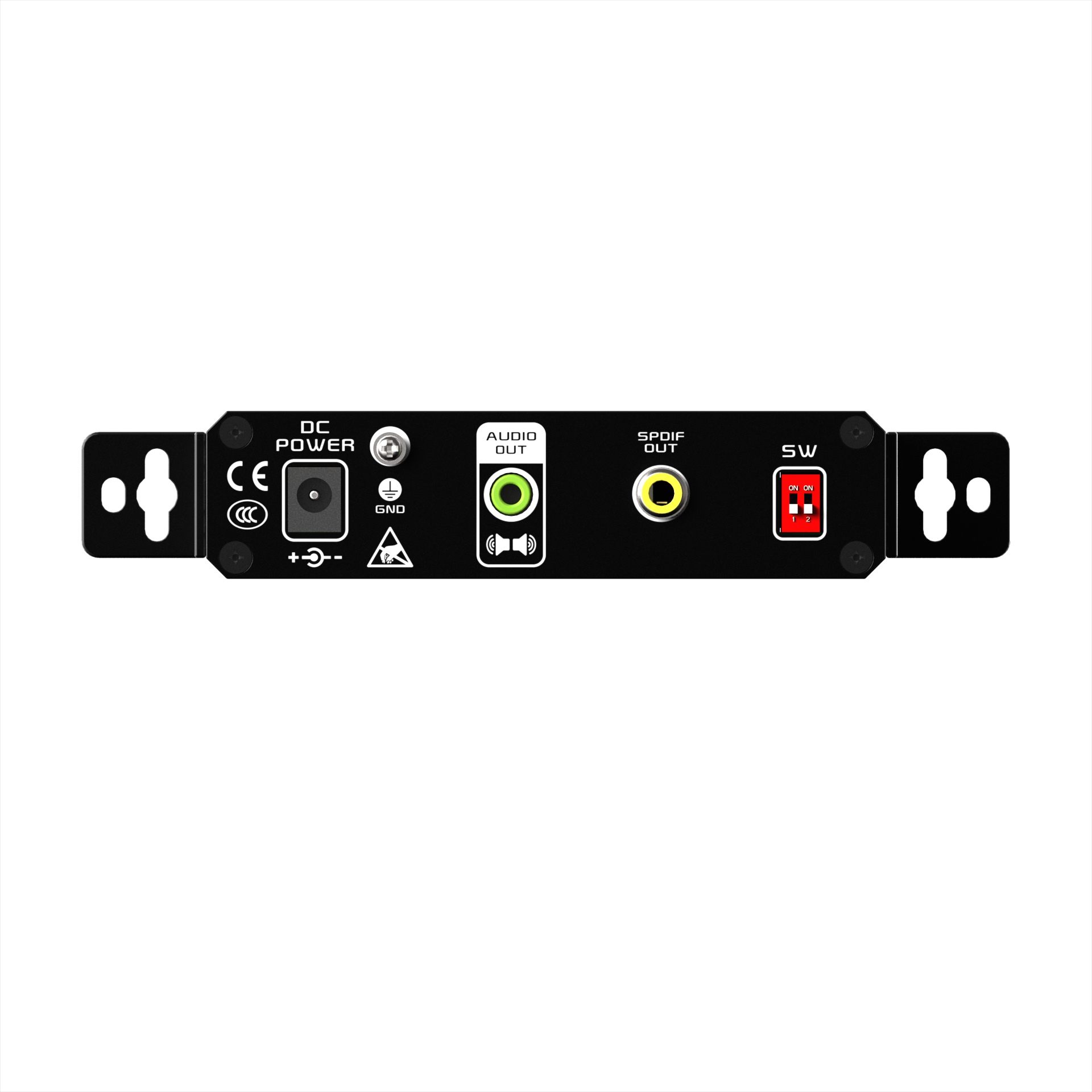

    KDX-5241接收端后面板



     端口名称

    TRANSMITTER(发送端)

    RECEIVER(接收端)

     DVI 接口

    DVI INPUT:DVI信号输入接口

    DVI OUTPUT:DVI信号输出接口

      RESET

    系统复位按钮

    系统复位按钮

      POWER

    电源接口

    电源接口

      FIBER

    SFP+ 光模块安装口

    SFP+ 光模块安装口



      模拟音频接口



    AUDIO IN : 外置3.5mm模拟音频输入,采样率为48kHz,  用于替换输入码流音频。

    保留

    AUDIO OUT :可从本地输入视频流中分离出48kHz双声道模拟音频解出

    AUDIO OUT : 48kHz双声道模拟音频解出



      数字音频接口

    SPDIF OUT :本地输入视频流数字音频解码输出,同轴SPDIF数字音频输出

      USB接口

    USB HOST连接PC主板USB接口

    连接USB鼠标、USB键盘或者USB触摸屏

      LED指示灯

       D1

    ON:设备已上电            OFF:设备未上电

    ON:设备已上电            OFF:设备未上电

       D2

    OFF:显示器未连接        ON:显示器已连接

    保留

       D3

    OFF:RX光信号正常       ON:光信号丢失

    OFF:RX光信号正常       ON:光信号丢失

       D4

    ON: 信号源已连接        闪烁:信号源开始输出信号

    ON: 显示器已连接        闪烁:信号源开始输出信号

       D5

    ON:光模块发射正常      OFF:光模块发射故障

    ON:光模块发射正常      OFF:光模块发射故障

       D6

    ON:USB 设备1连接正常    闪烁:正在通信

    ON:USB 设备1连接正常    闪烁:正在通信

       D7

    ON:USB 设备2连接正常    闪烁:正在通信

    ON:USB 设备2连接正常    闪烁:正在通信

       D8

    ON:USB 通信有错误     OFF:USB通信正常

    ON:USB 通信有错误     OFF:USB通信正常

    HFX-5250系列高性能4K超高清HDMI光纤延长器包装清单如下,如果拆开包装时发现配件有缺失时,请及时联系经销商或是Smartopcom.

    ※  1 x HFX-5250-S (发送机)

    ※  1 x HFX-5250-R (接收机)

    ※  2 x 5V/2A 直流电源适配器

    ※  1 x 产品规格书

    产品编码

    产品描述

     HFX-5250T/R

      双纤4K HDMI光纤延长器(正向音频),EDID透传,传输300m

     HFX-5250T/R-D1.4

      双纤4K HDMI光纤延长器(正向音频),EDID学习,传输1.4Km

     HFX-5250T/R-D10

      双纤4K HDMI光纤延长器(正向音频),EDID学习,传输10Km

     HFX-5250T/R-D20

      双纤4K HDMI光纤延长器(正向音频),EDID学习,传输20Km

     HFX-5250T/R-D40

      双纤4K HDMI光纤延长器(正向音频),EDID学习,传输40Km

     HFX-5250T/R-D60

      双纤4K HDMI光纤延长器(正向音频),EDID学习,传输60Km

     HFX-5250T/R-D80

      双纤4K HDMI光纤延长器(正向音频),EDID学习,传输80Km

     HFX-5250T/R-S10

      单纤4K HDMI光纤延长器(正向音频),单纤双向,EDID学习,传输10Km

     HFX-5250T/R-S20

      单纤4K HDMI光纤延长器(正向音频),单纤双向,EDID学习,传输20Km

     HFX-5250T/R-S40

      单纤4K HDMI光纤延长器(正向音频),单纤双向,EDID学习,传输40Km

     HFX-5250T/R-S60

      单纤4K HDMI光纤延长器(正向音频),单纤双向,EDID学习,传输60Km

     HFX-5250T/R-S80

      单纤4K HDMI光纤延长器(正向音频),单纤双向,EDID学习,传输80Km

     FSE-01

      壳体固定侧耳
