工业级四端口USB3.1光纤延长器(单模双纤300米)
更新：2020-09-12 23:56:11 点击：
- 产品型号： UFE-5461 产品资料： 立即下载 品牌： 启鼎光电/INFINIDISPLAY
- 产品简介：

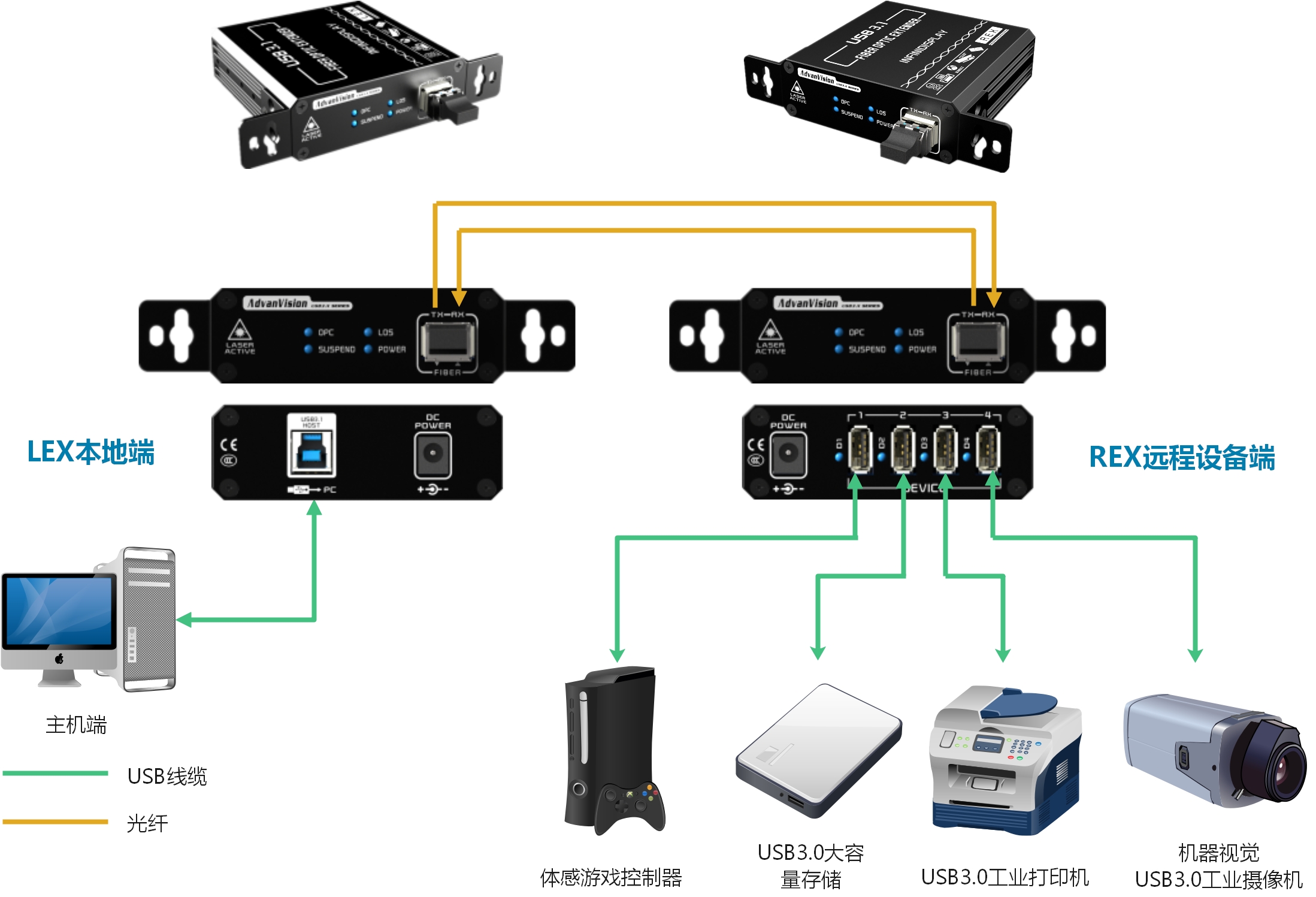

UFE-5461高速USB3.1延长器，由本地端（LEX）和远程设备端（REX）组成，可以使用光纤传输，解决了用电缆传输0.6米的长度限制，使用单模光纤传输时，传输距离可达300米，可实现USB3.1 Gen1高达5Gbps的数据吞吐量，无需安装驱动，是一个真正的即插即用解决方案。产品的远程设备端（REX）具有4个USB3.1 Gen1超高速端口，提供4个USB3.1 Gen1端口及900mA的电流。UFE-5461采用自主研发USB3.1实时光纤透传专利技术，软件和硬件完全自主可控，极其稳定可靠！支持USB3 Vision标准相机，可同时支持4路USB3.0工业相机，
支持微软（Microsoft）Xbox one体感kinect 2.0摄像头，稳定不丢帧，支持USB3.0视频会议摄像头，
USB3.0工业打印机， USB3.0大容量存储（U盘、移动硬盘等）USB3.0超高速设备，兼容性极佳，稳定可靠，注意本型号产品不向后兼容USB2.0和USB1.1。
※ 采用自主研发USB3.1实时光纤透传专利技术，软件和硬件完全自主可控，极其稳定可靠！
※ 符合USB3.1 Gen1标准，速率可达5Gbps
※ 采用单模两芯光纤可以传输300米的距离
※ 支持所有主流操作系统， Windows，Mac OS X和Linux操作系统
※ 不向下兼容USB2.0和 USB1.1
※ 内置4端口USB3.1 Gen1超高速HUB，设备可增加额外的USB3.1 HUB
※ 支持USB3 Vision标准相机，可同时支持四个工业相机实时传输
※ 完美支持微软（Microsoft）Xbox one体感kinect 2.0摄像头，稳定不丢帧
※ 支持其它类USB3.0体感相机 ，USB3.0视频会议摄像头
※ 支持USB3.0工业打印机
※ 支持USB3.0大容量存储（U盘、移动硬盘等）
※ 即插即用，无需安装驱动软件
※ 低射频干扰/电磁干扰，适合敏感电磁环境应用
※ 壳体背面有固定螺丝孔，可以表面安装，结合固定侧耳，具有多种固定方式，固定方式灵活多变
应用范围
※ 医疗影像设备 | ※ 高速数据传输 | ※ 大容量安全存储 |
※ USB工业摄像机视频传输 | ※ USB设备集中管理 | ※ 电力/油井/煤矿/核电/桥梁安全监测 |
※ 机场航班信息显示系统 | ※ 工业控制系统 | ※ 远程数据采集系统 |
※ 视频会议设备 | ※ USB雷达延长 | ※ 光纤滑环 |
※ 视频教学系统 | ※ 工业打印机 | ※ 数字标牌 |
※ 高安全级别身份认证门禁系统 | ※ KVM延长 | ※ 专业级音响系统 |
协议 | USB3.1 Gen1，不支持USB2.0和USB1.1传输 |
最大传输速率 | 5Gbps |
工作模式 | 支持超高速5Gbps全双工，不支持高速480Mbps、全速12Mbps、低速1.5Mbps |
传输模式 | 基于自主研发USB3.1实时光纤透传P-2-P点对点传输专利技术 |
连接 | |
本地端（LEX） | 上行端口：1x USB3.0 Type B母座 |
远程设备端（REX） | 下行端口：4x USB3.0 Type A母座 |
FIBER光接口 | 1x SFP+端口 |
传输波长 | 1310nm（波长可以订制） |
光口传输速率 | 10Gbps |
光纤线缆 | |
光纤类型 / 传输距离 | 9/125μ 单模光纤: ≤300米（单模光模块） |
REX下行端口供电能力 | |
常规版本 | 外设总电流不超过1A，单端口电流900mA |
定制版本 | 外设总电流不超过4A，单端口电流900mA |
机械结构 | |
材质 | 高强度铝合金外壳 |
尺寸 (W x D x H) | 88.8mm (未加挂耳) x 89mm x 29 mm 131.8mm (加挂耳 )x 89mm x 29 mm |
重量 | 本地端（LEX）:
260g 远程设备端（REX）：280g |
环境要求 | |
工作温度 | -40 to +85° C |
存储温度 | -50°C to +105°C |
工作湿度 | 5% to 80% (非冷凝) |
存储湿度 | 5% to 95% (非冷凝) |
电源与功耗 | |
外置电源适配器 | 输入: 100-240VAC / 50-60Hz 0.2A 输出: DC 5V,
2.0A 5.5/2.5mm jack |
功耗 | 本地端（LEX）: 2.5
W 远程设备端（REX）：3W |
保修 | |
有限保修 | 2年质保，提供长期维修服务 |

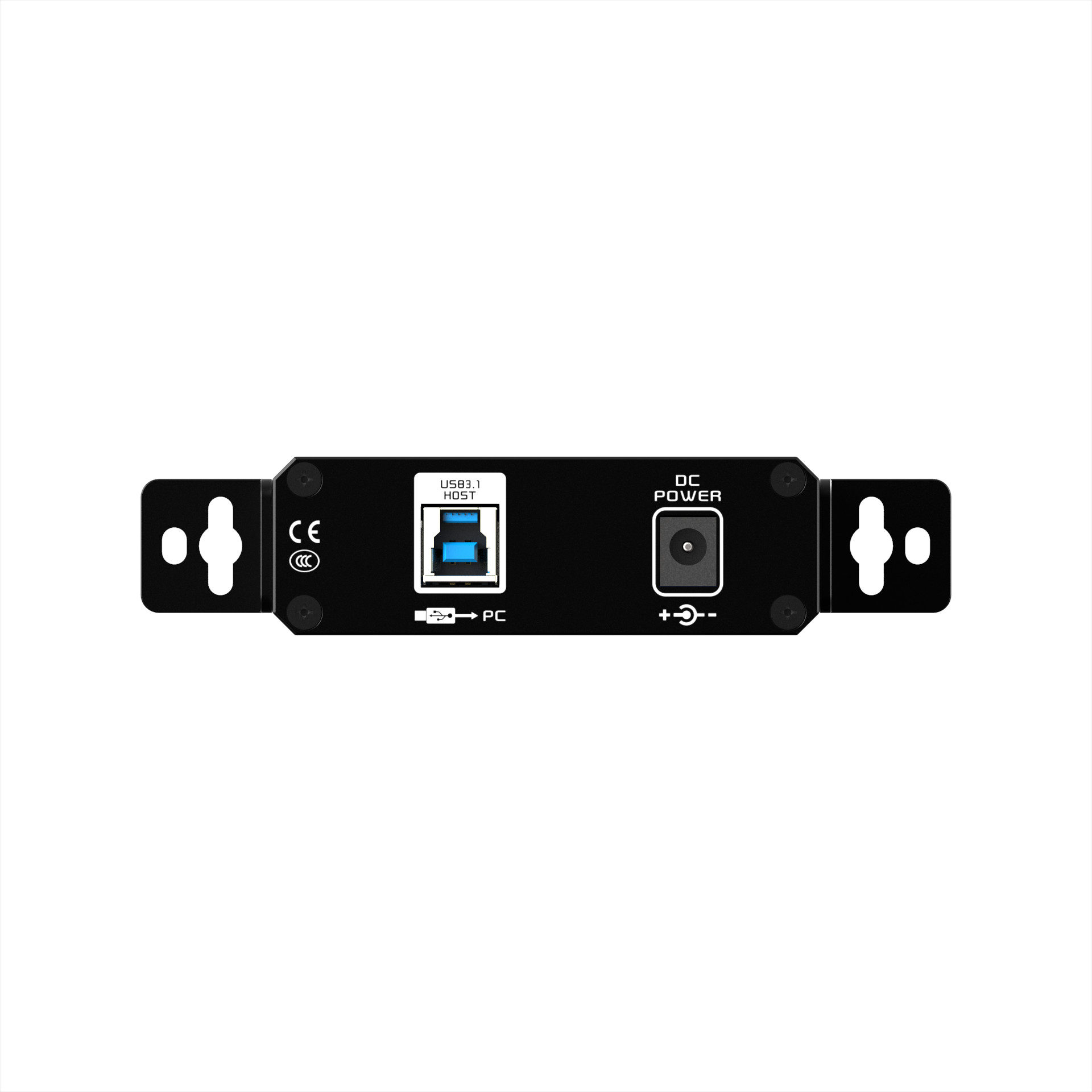

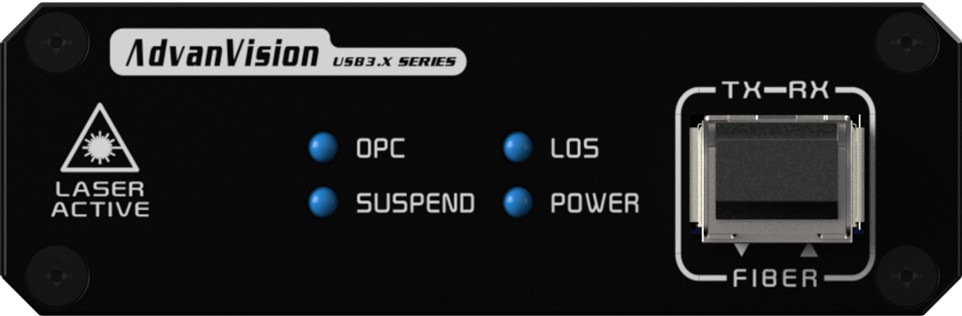

一、本地端（LEX）面板
端口名称 | 本地端（LEX） |
POWER | 电源接口 |
FIBER | SFP+ 光模块安装口 |
USB 3.1 HOST | 连接电脑主机USB3.0/3.1 接口 |
LED指示灯 | |
OPC | ON:
设备运行检测正常 OFF: 使用的光模块出现问题 |
SUSPEND | ON:
LEX与PC主机连接正常 OFF: LEX与PC主机未连接 |
LOS | ON: 光模块RX输入光信号正常 OFF: 光信号丢失 |
POWER | ON: 设备通电正常 OFF: 设备未通电 |

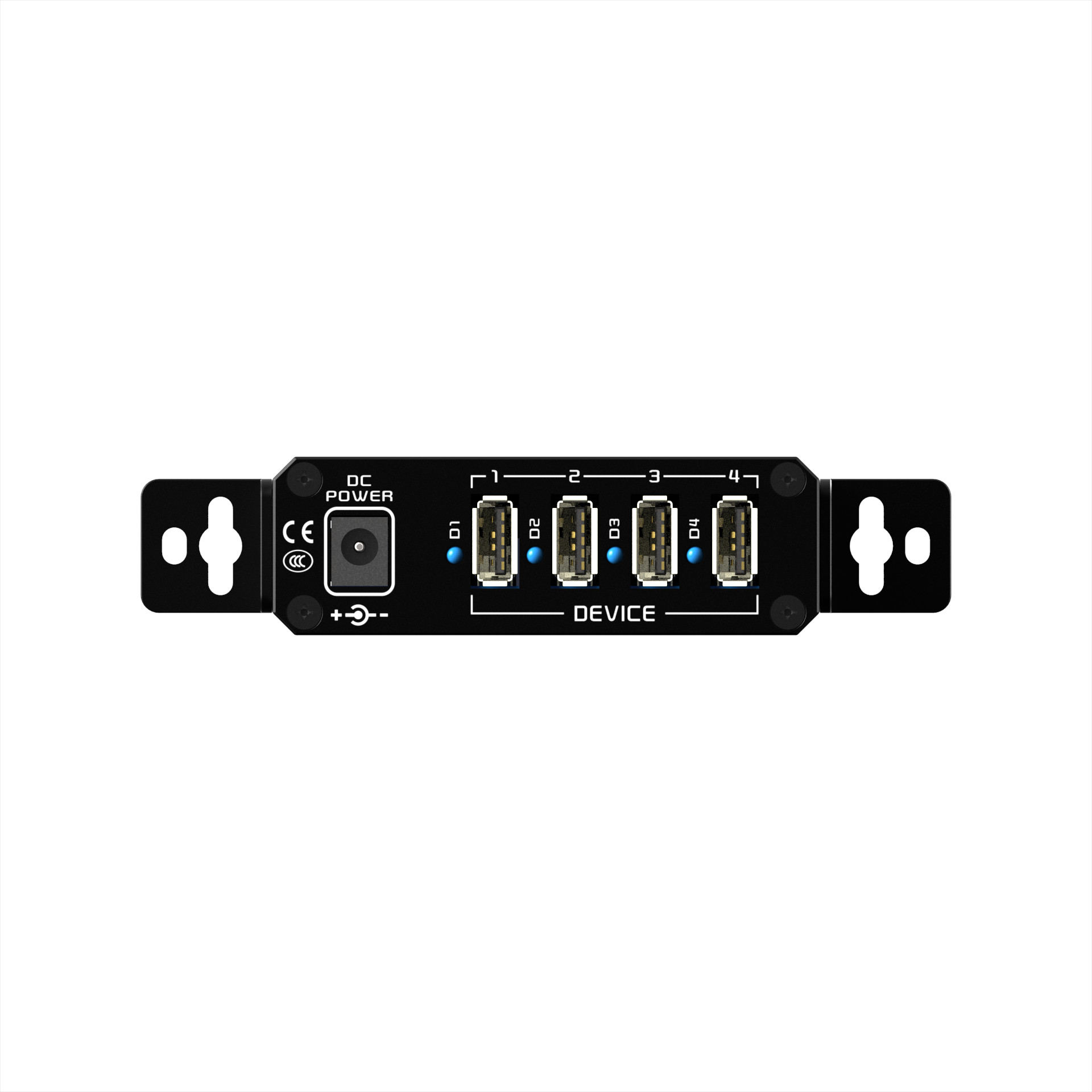

二、远程设备端（REX）面板
端口名称 | 远程设备端（REX） |
POWER | 电源接口 |
FIBER | SFP+ 光模块安装口 |
DEVICE | USB下行端口，连接USB3.1超高速外设 |
LED指示灯 | |
OPC | ON:
设备运行检测正常 OFF: 使用的光模块出现问题 |
SUSPEND | ON:
LEX与PC主机连接正常 OFF: LEX与PC主机未连接 |
LOS | ON: 光模块RX输入光信号正常 OFF: 光信号丢失 |
POWER | ON: 设备通电正常 OFF: 设备未通电 |
端口指示灯 | |
D1-D4 | ON: 端口供电正常 OFF: 端口供电关闭 |
UFE-5461系列高性能USB3.1光纤延长器包装清单如下，如果拆开包装时发现配件有缺失时，请及时联系经销商或是 SMARTOPCOM。
※ 1 x UFE-5461-L (近端设备)
※ 1 x UFE-5461-R (远端设备)
※ 1 x USB3.0 A公对B公线缆
※ 1 x 5V/2A 直流电源适配器
※ 1 x 产品规格书
产品编码 | 产品描述 |
UFE-5400 | 商业级， USB3.1 Gen1四端口光纤延长器，多模双纤传输300m ，标配2支USB3.X专用光模块 |
UFE-5460 | 商业级， USB3.1 Gen1四端口光纤延长器，单模双纤传输300m ，标配2支USB3.X专用光模块 |
UFE-5461 | 工业级， USB3.1 Gen1四端口光纤延长器，单模双纤传输300m ，标配2支USB3.X专用光模块 |
UFE-5463 | 商业级， USB3.1 Gen1四端口光纤延长器，单模单纤传输300m，标配2支USB3.X专用光模块 |
UFE-5464 | 工业级， USB3.1 Gen1四端口光纤延长器，单模单纤传输300m，标配2支USB3.X专用光模块 |
PLX-3210 | 商业级， USB3.1两端口光纤扩展卡，多模双纤，标配1支USB3.X专用光模块 |
PLX-3211 | 商业级， USB3.1两端口光纤扩展卡，单模单纤，标配1支USB3.X专用光模块 |
PLX-3212 | 商业级， USB3.1两端口光纤扩展卡，单模双纤，标配1支USB3.X专用光模块 |
