4K超高清DVI KVM光纤延长器+双向音频(超长距离)

更新:2020-09-07 00:06:13 点击:
  • 产品型号: KDX-5243T/R-X0                 产品资料: 立即下载                 品牌: 启鼎光电/INFINIDISPLAY
  • 产品简介:
  • KDX-5243-X0超长距离传输系列高性能4K超高清DVI 延长器使用多模双芯光纤、双芯/单芯单模光纤,可将高达10.2G的DVI/HDMI 4K信号和双声道音频信号高保真无损无压缩的传输,该系列延长器支持DVI1.0 、 HDMI v1.4 信号,分辨率达到3840*2160/30P,向下兼容其它分辨率,支持EDID一键学习功能,标配光模块使用单模光纤可以获得1400米的传输距离,选用长距离光模块最远可以达到80Km。发送端支持一路正向3.5mm立体声音频输入和一路反向音频解出;接收端支持一路正向音频解出和一路反向音频由3.5mm立体声音频接口输入,,同时支持USB鼠标和USB键盘,可支持USB PPT红光笔、USB触摸屏

  •   采用自主研发实时直传技术,无视频压缩,无信号延时

      支持HDMI v1.4,DVI 1.0,单链路传输

      最高支持340Mhz视频时钟,单通道视频带宽3.4Gbps,视频总带宽达10.2 Gbps

      可选择双芯光纤(标配双纤1.4KM 10G SFP+光模块)或者单芯光纤传输

      真4K,支持超高清3840x2160/30P,4096x2160/24P,3840x2160/60P(YUV420),4096*2160/60P(YUV420),

         1920x1080/60P等分辨率,支持其它VESA标准分辨率及用户自定义分辨率

      支持3840*2160/30P  8 bits/pixel色深

      兼容HDCP 1.4,支持3D TV透传

      独有的支持EDID 一键学习和远程显示器EDID读取功能,能够正确匹配各种显示模式,让更换显示器更加方便

      标配光模块使用多模光纤可以传输距离300米,使用单模光纤可以传输1400米,选用长距离光模块可以传输80Km

      发送端支持外置3.5mm独立模拟立体声音频输入 ,音频采样率48KHz,原码流音频与外部音频输入自动检测切换

      发送端支持反向回传音频解出,反向音频通过3.5mm模拟立体声音频接口输出

      接收端支持视频码流中音频解出,同时支持SPDIF数字音频与3.5mm模拟立体声音频输出

      接收端支持外置3.5mm独立模拟立体声音频输入 ,音频采样率48KHz,反向回传到发送端

      USB鼠标和USB键盘,可支持USB PPT红光笔、USB触摸屏

      接收端内置信号均衡再生芯片,清除输出信号抖动,消除屏幕抖动、黑线,信号质量更加完美

      低射频干扰/电磁干扰,适合敏感电磁环境应用

      即插即用,可以表面安装,耐高低温,准工业级

      结合固定侧耳,具有多种固定方式,固定方式灵活多变


    应用范围

      KVM座席指挥系统

      视频教学系统

      CAD自动化设计系统

      工业、交通远程调度系统

      大型体育赛事、演出播控系统

      机房主机集中管理

      机场航班信息显示系统

      投影机、显示器、电视机远距离连接

      远程操控武器作战单元

      高铁、地铁轨道交通PIS系统

      大型电视幕墙、小间距视频拼接系统

      远程操控武器作战单元

      电视台视频剪辑系统

      展馆、展厅视频展示

    ※  数字标牌

      视频会议系统

      投影机、显示器、电视机远距离连接

      工业流水线远程作业操控系统



       协议

    HDMI v1.4,HDCP 1.4,DVI 1.0

    最大像素时钟

    340 MHz

    视频总带宽

    10.2 Gbps

    支持分辨率

    3840x2160/60P(YCbCr 420),4096*2160/60P(YCbCr   420)

    3840x2160/30P,4096x2160/24P, 1920x1200/60P,1920x1080/60P,

    兼容其它VESA标准分辨率及用户自定义分辨率

    连接

    DVI 输入/输出

    发送端:DVI 24+1母座           接收端:DVI 24+1母座

    FIBER光接口

    1x SFP+ 端口

    光纤线缆

    光纤类型 / 传输距离

    50/125μ  万兆多模光纤:   ≤300米(标配光模块)

    9/125μ   单模模光纤:   ≤1400米(标配光模块),选用长距离光模块最远可以达到80Km

    扩展功能

    KVM 功能

    支持USB鼠标、USB键盘  或者  USB触摸屏

    外置模拟音频输入输出

    发送端:外置3.5mm模拟音频输入,采样率为48kHz,用于替换输入码流音频;外置3.5mm模拟音频输入,反向回传音频输入,采样率为48kHz。

    接收端:3.5mm模拟音频输出接口,反向回传音频解出;外置3.5mm模拟音频输入,反向回传音频输入,采样率为48kHz。

    IR红外/RS232/RS485

    不支持

    CEC 支持

    不支持

    DDC(Digital Display Channel)支持

    EDID

    独有的支持EDID 一键学习和远程显示器EDID读取功能

    HDCP透传

    不支持

    机械结构

    材质

    高强度铝合金外壳

    尺寸 (W x D x H)

    117.4mm (未加挂耳)x 114mm x 29 mm       160.4mm (加挂耳)x   114mm x 29 mm

    重量

    KDX-5243T:   400g            KDX-5243R:   450g

    环境要求

    工作温度

    0 to +50° C

    存储温度

    -40°C to +85°C

    工作湿度

    5% to 80% (非冷凝)

    存储湿度

    5% to 95% (非冷凝)

    电源与功耗

    外置电源适配器

    输入: 100-240VAC /   50-60Hz 0.2A

    输出: DC 5V, 2.0A       5.5/2.5mm jack

    功耗

    KDX-5243T: 7.5 W       KDX-5243R: 7.5W

    保修

    有限保修

    2年质保,提供长期维修服务

    一、发送端面板

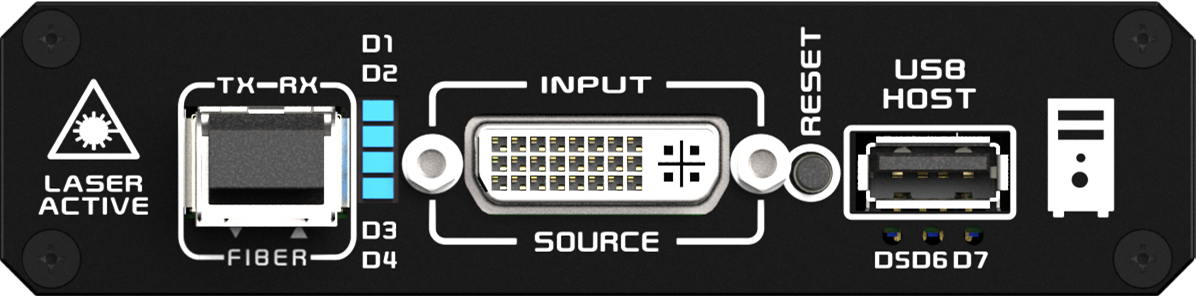

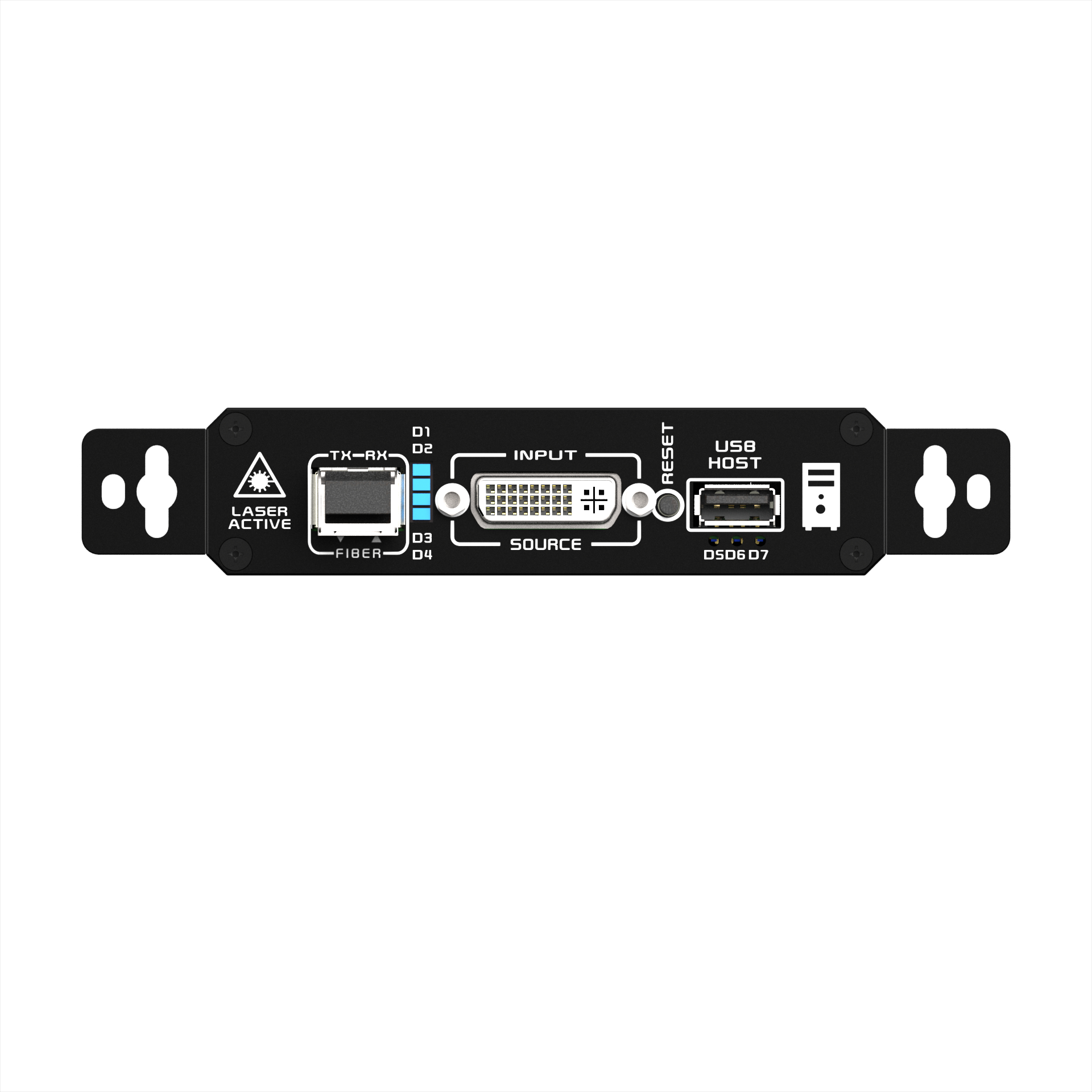

     KDX-5243发送端前面板

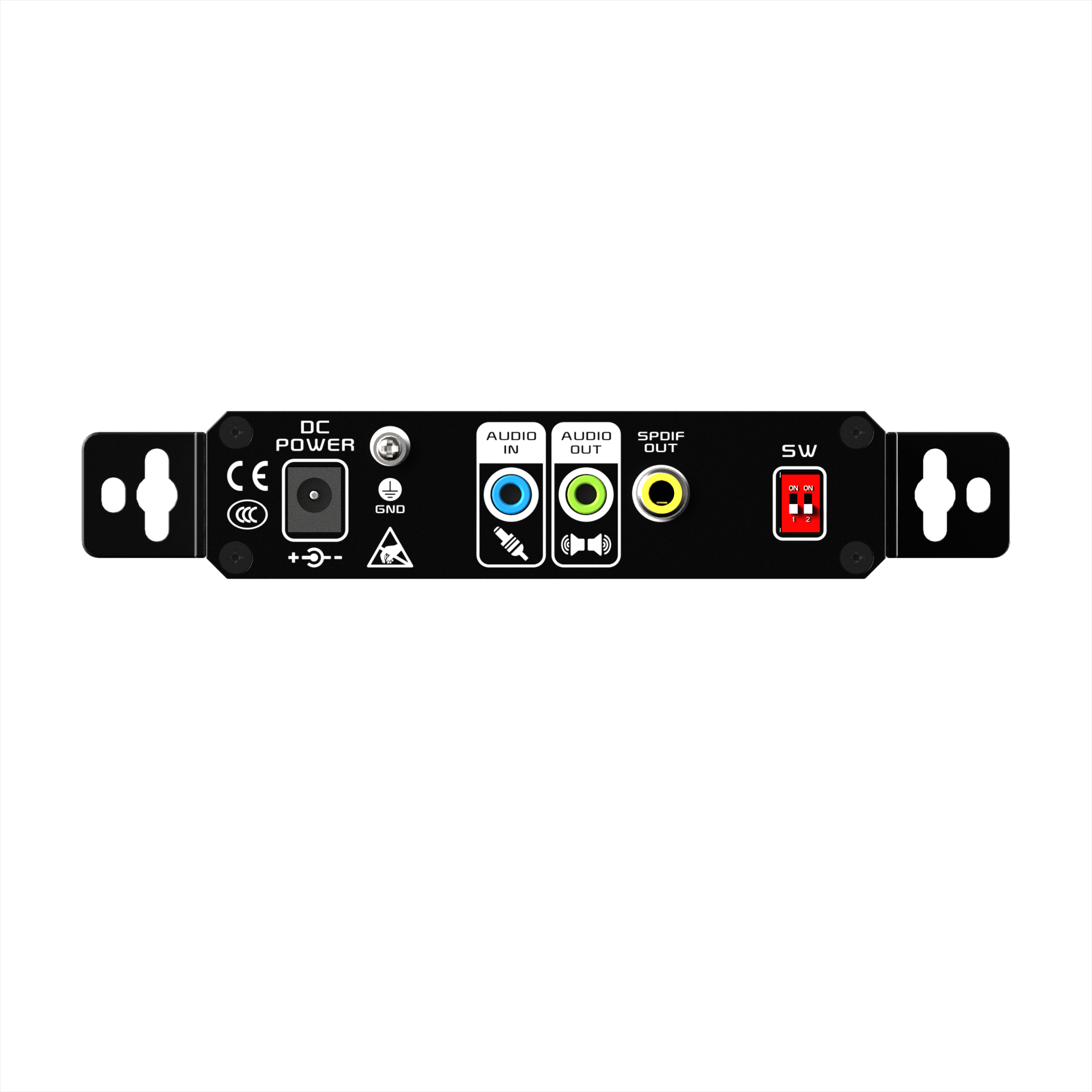

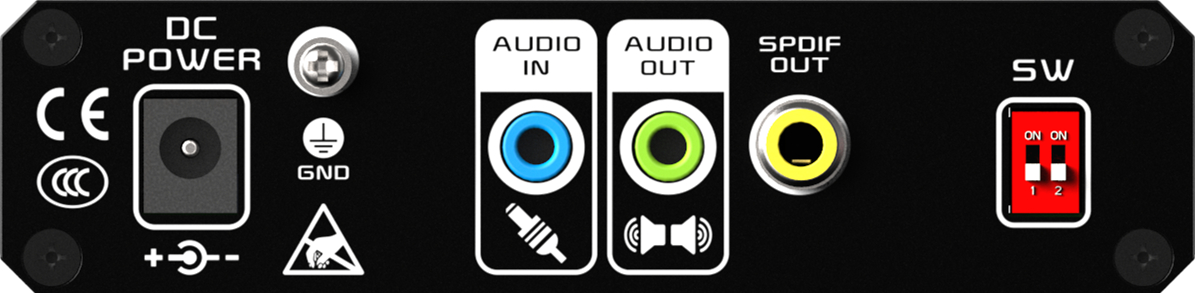

    KDX-5243发送端后面板


    二、接收端面板

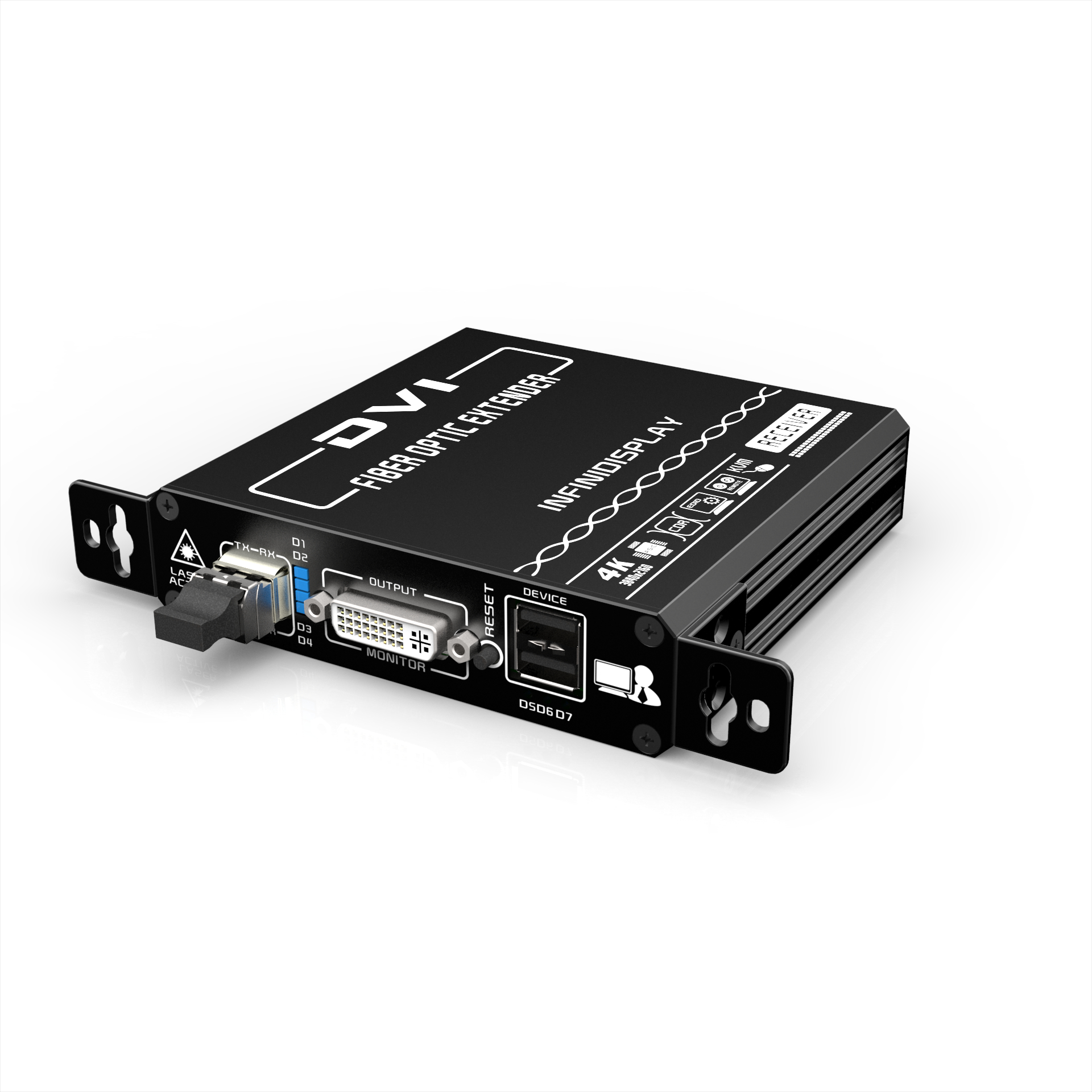

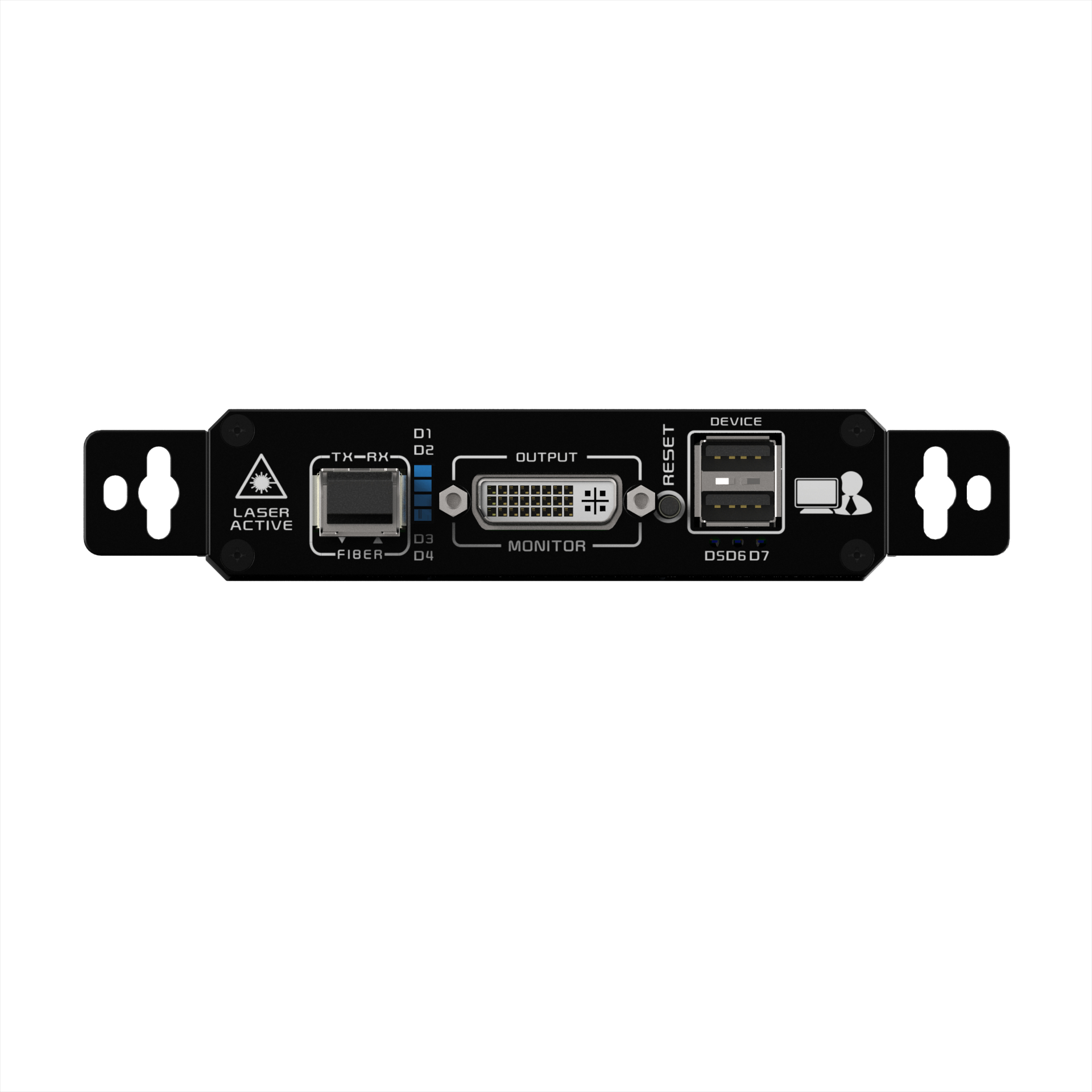

    KDX-5243接收端前面板

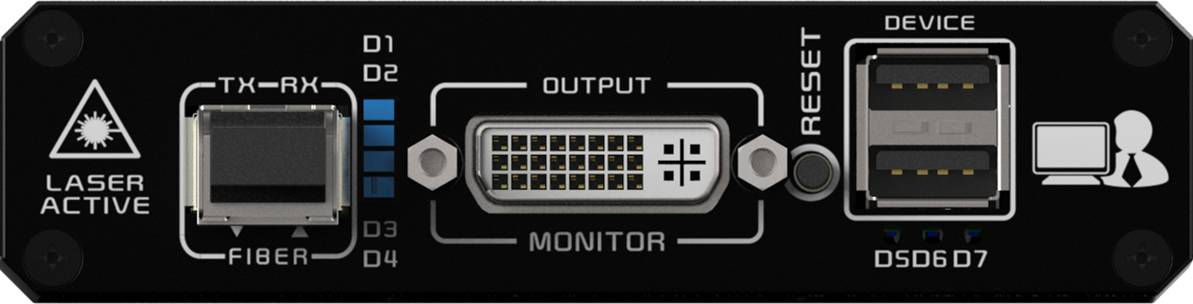

    KDX-5243接收端后面板



     端口名称

    TRANSMITTER(发送端)

    RECEIVER(接收端)

     DVI 接口

    DVI INPUT:DVI信号输入接口

    DVI OUTPUT:DVI信号输出接口

      RESET

    系统复位按钮 / EDID学习

    系统复位按钮

      POWER

    电源接口

    电源接口

      FIBER

    SFP+ 光模块安装口

    SFP+ 光模块安装口

      模拟音频接口

    AUDIO IN : 外置3.5mm模拟音频输入,采样率为48kHz,  用于替换输入码流音频。

    AUDIO IN : 外置3.5mm模拟音频输入,反向回传音频输入,采样率为48kHz

    AUDIO OUT:3.5mm模拟音频输出接口,反向回传音频解出,

    AUDIO OUT : 3.5mm模拟音频输出接口,从视频流中分离出48kHz双声道模拟音频

      数字音频接口

    SPDIF OUT :本地输入视频流数字音频解码输出,同轴SPDIF数字音频输出

    SPDIF OUT :视频流数字音频解码输出,同轴SPDIF数字音频输出

      USB接口

    USB HOST连接PC主板USB接口

    连接USB鼠标、USB键盘或者USB触摸屏

       SW拨码开关

     1-OFF   2-OFF:正常工作模式(虚拟EDID传输模式)

     1-OFF   2-ON:通过发送端INPUT读取显示器EDID到内置的EDID

     1-ON    2-OFF:远程读取远端显示器的EDID模式

     1-ON    2-ON:保留


      LED指示灯

       D1

    ON:设备已上电            OFF:设备未上电

    ON:设备已上电            OFF:设备未上电

       D2

    OFF:HDMI码流音频     ON:外置3.5mm音频输入

    OFF:外置3.5mm音频没有插入    ON:外置3.5mm音频输入

       D3

    OFF:RX光信号正常       ON:光信号丢失

    OFF:RX光信号正常       ON:光信号丢失

       D4

    ON: 信号源已连接        闪烁:信号源开始输出信号

    ON: 显示器已连接        闪烁:信号源开始输出信号

       D5

    ON:光模块发射正常      OFF:光模块发射故障

    ON:光模块发射正常      OFF:光模块发射故障

       D6

    ON:USB 设备1连接正常    闪烁:正在通信

    ON:USB 设备1连接正常    闪烁:正在通信

       D7

    ON:USB 设备2连接正常    闪烁:正在通信

    ON:USB 设备2连接正常    闪烁:正在通信

       D8

    ON:USB 通信有错误     OFF:USB通信正常

    ON:USB 通信有错误     OFF:USB通信正常

    KDX-5243-X0超长距离传输系列高性能4K超高清DVI KVM光纤延长器包装清单如下,如果拆开包装时发现配件有缺失时,请及时联系经销商或是Smartopcom.

    ※  1 x KDX-5243-T (发送机)

    ※  1 x KDX-5243-R (接收机)

    ※  1 x 0.6米USB2.0 电缆

    ※  2 x 5V/2A 直流电源适配器

    ※  1 x 产品规格书

    产品编码

    产品描述

     KDX-5243T/R

      双纤4K DVI KVM光纤延长器(双向音频),EDID透传,传输300m

     KDX-5243T/R-D1.4

      双纤4K DVI KVM光纤延长器(双向音频),EDID学习,传输1.4Km

     KDX-5243T/R-D10

      双纤4K DVI KVM光纤延长器(双向音频),EDID学习,传输10Km

     KDX-5243T/R-D20

      双纤4K DVI KVM光纤延长器(双向音频),EDID学习,传输20Km

     KDX-5243T/R-D40

      双纤4K DVI KVM光纤延长器(双向音频),EDID学习,传输40Km

     KDX-5243T/R-D60

      双纤4K DVI KVM光纤延长器(双向音频),EDID学习,传输60Km

     KDX-5243T/R-D80

      双纤4K DVI KVM光纤延长器(双向音频),EDID学习,传输80Km

     KDX-5243T/R-S1.4

      单纤4K DVI KVM光纤延长器(双向音频),单纤双向,EDID学习,传输1.4Km

       KDX-5243T/R-S10

        单纤4K DVI KVM光纤延长器(双向音频),单纤双向,EDID学习,传输10Km

     KDX-5243T/R-S20

      单纤4K DVI KVM光纤延长器(双向音频),单纤双向,EDID学习,传输20Km

     KDX-5243T/R-S40

      单纤4K DVI KVM光纤延长器(双向音频),单纤双向,EDID学习,传输40Km

     KDX-5243T/R-S60

      单纤4K DVI KVM光纤延长器(双向音频),单纤双向,EDID学习,传输60Km

     KDX-5243T/R-S80

      单纤4K DVI KVM光纤延长器(双向音频),单纤双向,EDID学习,传输80Km

     FSE-01

      壳体固定侧耳
