商业级四端口USB2.0光纤延长器(网络型,多模双纤550米)

更新:2020-09-13 00:02:33 点击:
  • 产品型号: UFE-2460                 产品资料: 立即下载                 品牌: 启鼎光电/INFINIDISPLAY
  • 产品简介:
  • UFE-2460系列是一款基于IP的高速稳定的USB2.0点对点长距离延长,符合IEEE802.3 1000BASE-SX、TCP/IP协议,可以通过千兆以太网光纤交换机传输数据,传输距离可达550米,解决了用电缆传输0.6米的长度限制,可实现USB2.0高达480Mbps吞吐量,采用进口ASIC芯片,无需安装驱动,是一个真正的即插即用的解决方案。采用多模光纤可达550米。UFE-2460产品具有4个USB2.0超高速端口,端口可提供500mA,定制版的端口电流可以达到1A。功率完全适合USB2.0摄像头的应用。UFE-2460用独特技术,可以向后兼容USB2.0/1.1,支持进入BIOS系统设置、远程U盘启动、支持触摸屏、U盾、USB2.0摄像头、USB扫描仪等USB设备,具有最好的兼容性和稳定性,是军工、科研、远程监测等系统的最佳选择。

  •   采用自主研发USB2.0实时透传技术,即插即用,无需安装驱动软件

      基于IEEE802.3 1000BASE-SX和TCP/IP协议,使用多模光纤可以传输550米

      支持所有主流操作系统, Windows®,Mac OS X®和Linux® ,支持安卓及其它嵌入式系统

      支持USB2.0,速率可达480Mbps,向下兼容 USB1.1

      使用USB2.0/1.1透传技术,支持USB1.1、USB2.0设备

      可以通过上位机软件配置IP地址、子网掩码、网关或是DHCP服务器地址,方便不同节点设备的连接

      内置4端口USB2.0高速HUB,设备可增加额外的USB HUB

      支持支持进入BIOS系统设置、远程U盘启动

      支持USB触摸屏、USB手写板、USB鼠标、USB键盘等USB输入外设;支持U盘、移动硬盘等USB存储外设

        支持游戏控制器、USB类触摸屏远程延长

      支持银行U盾或是其它更高级别USB密钥设备;支持USB读卡器及其它USB门禁设备

      支持USB2.0摄像头、USB2.0声卡、USB2.0耳机;支持USB扫描仪、USB打印机、USB光驱等外设

      支持USB传感器、USB采集器

      低射频干扰/电磁干扰,适合敏感电磁环境应用

      耐高低温,准工业级

      壳体背面有固定螺丝孔,可以表面安装,结合固定侧耳,具有多种固定方式,固定方式灵活多变


    应用范围

      医疗影像设备

      高速数据传输

      大容量安全存储

      USB工业摄像机视频传输

      USB设备集中管理

      电力/油井/煤矿/核电/桥梁安全监测

      机场航班信息显示系统

      工业控制系统

      远程数据采集系统

      视频会议设备

      USB雷达延长

      光纤滑环

      视频教学系统

      工业打印机

    ※  数字标牌

      高安全级别身份认证门禁系统

      KVM延长

      专业级音响系统



    协议

    IEEE802.3 1000BASE-SX、TCP/IP、USB2.0, USB1.1

    最大传输速率

    480Mbps

    工作模式

    支持高速480Mbps、全速12Mbps、低速1.5Mbps

    传输模式

    基于IP的P-2-P点对点传输,可以通过千兆以太网光纤交换机进行组网传输

    连接

        本地端(LEX

    上行端口:1x USB2.0 A母座

        远程设备端(REX

    下行端口:4x USB2.0 A母座

           FIBER光接口

      1x SFP端口

           传输波长

      850nm

          光口传输速率

      1.25Gbps

    光纤线缆

         光纤类型 / 传输距离

    50/125μ或62.5/125μ   多模光纤:   ≤550米(多模光模块)

    REX下行端口供电能力

        常规版本

    外设总电流不超过1A,单端口电流500mA

        定制版本

    外设总电流不超过4A,单端口电流1000mA

    机械结构

        材质

    高强度铝合金外壳

        尺寸 (W x D x H)

    88.8mm (未加挂耳) x 89mm x 29  mm       131.8mm (加挂耳 )x 89mm x 29 mm

        重量

    本地端(LEX:  260g            远程设备端(REX):280g

    环境要求

        工作温度

    0 to +50° C

        存储温度

    -40°C to +85°C

        工作湿度

    5% to 80% (非冷凝)

        存储湿度

    5% to 95% (非冷凝)

    电源与功耗

        外置电源适配器

    输入: 100-240VAC /   50-60Hz 0.2A

    输出: DC 5V,  2.0A       5.5/2.5mm jack

        功耗

    本地端(LEX: 2.5  W       远程设备端(REX):3W

    保修

        有限保修

    2年质保,提供长期维修服务



    一、本地端(LEX)面板

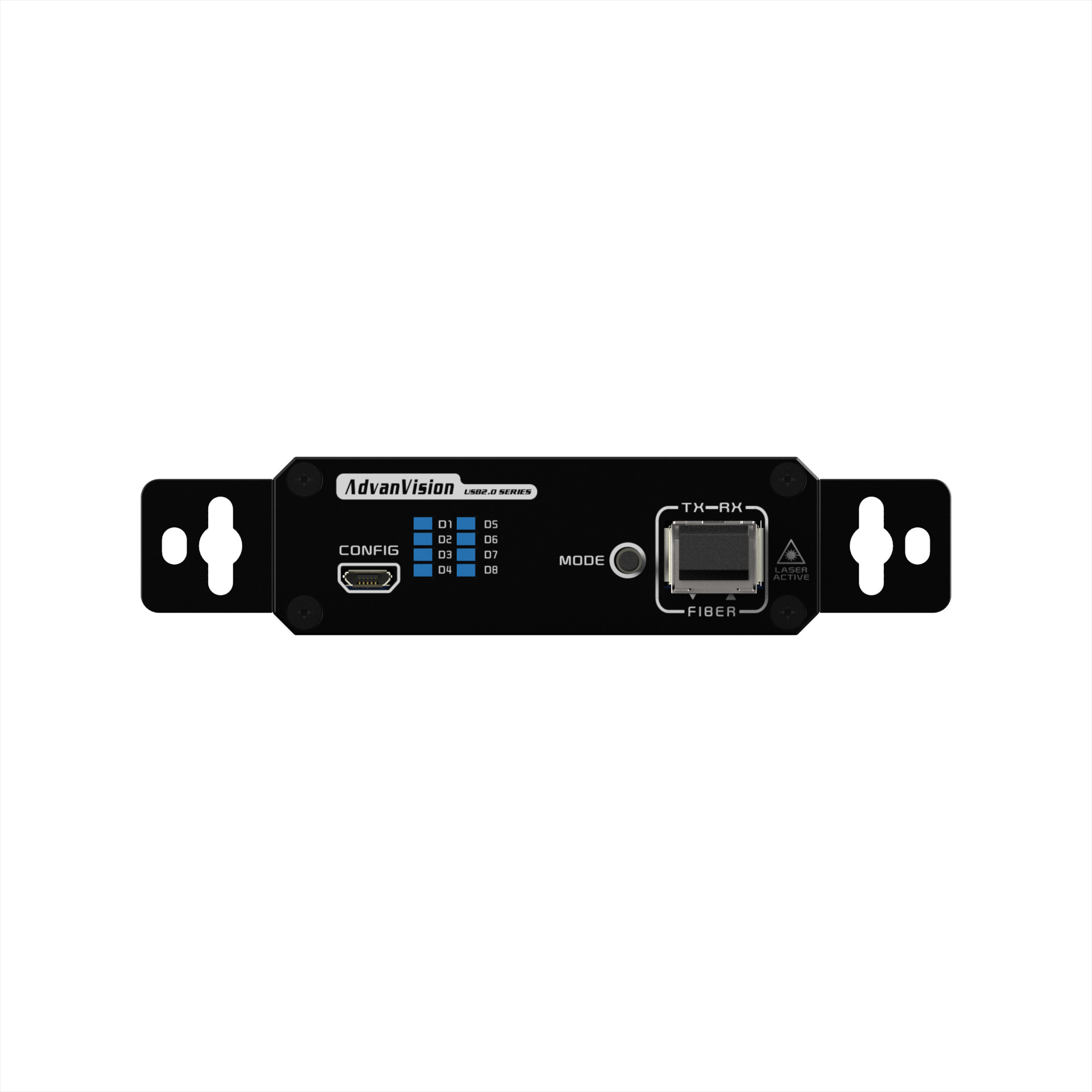

     UFE-246X发送端前面板



    UFE-246X发送端后面板

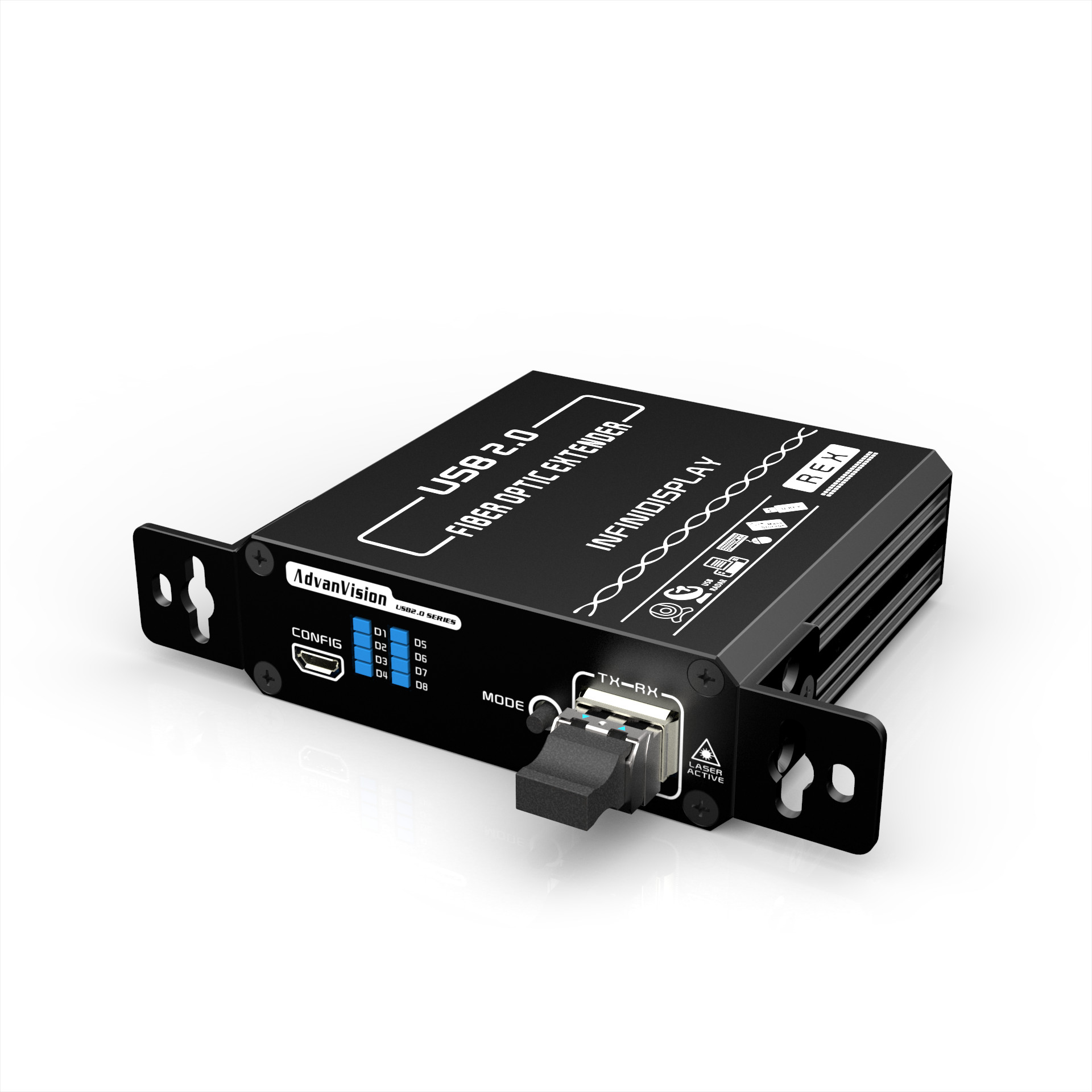

    二、远程设备端(REX)面板


    UFE-246X接收端前面板



    UFE-246X接收端后面板




    端口名称

    本地端(LEX)

    远程设备端(REX)

    POWER

    电源接口

    FIBER

    SFP+ 光模块安装口

    CONFIG

    通过上位机软件配置IP地址、子网掩码、网关或是DHCP服务器地址

    MODE

    保留

    USB HOST

    连接电脑主机USB2.0 HOST控制器

    DEVICE

    USB下行端口,连接USB外设

    前面板LED指示灯

    序号

    定义

    状态描述

    D1

    LINK

    ON: LEXREX连接正常                         OFF: LEXREX连接正常

    D2

    ACT

    ON: 已连接 ,未传输数据                      闪烁:通信中

    D3

    HOST

    ON:与主机连接正常      OFF:与主机未连接

    保留

    D4

    SUSPEND

    保留

    ON:传输模式     OFF: HUB挂起或与主机连接不正常

    D5

    Fiber Link

    ON: 光纤链路正常                                 OFF: 光纤链路中断                闪烁:光纤链路通信中

    D6

    LOS

    ON: 光模块RX输入光信号正常               OFF: 光信号丢失

    D7

    Check

    ON: 系统运行检测正常                          OFF: 系统运行检测失败

    D8

    POWER

    ON: 设备通电正常                                 OFF: 设备未通电

    RXE后面板端口供电指示灯

    D1-D4

    ON: 端口供电正常                                 OFF: 端口供电关闭

    UFE-2460系列高性能USB2.0光纤延长器包装清单如下,如果拆开包装时发现配件有缺失时,请及时联系经销商或是 SMARTOPCOM。

    ※  1 x UFE-2460-L (近端设备)

    ※  1 x UFE-2460-R (远端设备)

    ※  1 x USB2.0 A公对A公线缆

    ※  1 x 5V/2A 直流电源适配器

    ※  1 x 产品规格书


    产品编码

    产品描述

    UFE-2450

    商业级,P2PUSB2.0四端口光纤延长器,多模双纤传输550m ,点对点

    UFE-2451

    商业级,P2PUSB2.0四端口光纤延长器,单模双纤传输10Km ,点对点

    UFE-2452

    商业级,P2PUSB2.0四端口光纤延长器,单模单纤传输10Km ,点对点

    UFE-2453

    工业级,P2PUSB2.0四端口光纤延长器,单模双纤传输10Km ,点对点

    UFE-2454

    工业级,P2PUSB2.0四端口光纤延长器,单模单纤传输10Km ,点对点

    UFE-2460

    商业级,网络型USB2.0四端口光纤延长器,多模双纤传输550m ,可以LAN组网,点对点

    UFE-2461

    商业级,网络型USB2.0四端口光纤延长器,单模双纤传输10Km ,可以LAN组网,点对点

    UFE-2462

    商业级,网络型USB2.0四端口光纤延长器,单模单纤传输10Km ,可以LAN组网,点对点

    UFE-2463

    工业级,网络型USB2.0四端口光纤延长器,单模双纤传输10Km ,可以LAN组网,点对点

    UFE-2464

    工业级,网络型USB2.0四端口光纤延长器,单模单纤传输10Km ,可以LAN组网,点对点

    UFE-2480

    商业级,分布式USB2.0四端口光纤延长器,多模双纤传输550m ,可以LAN组网,点对多点

    UFE-2481

    商业级,分布式USB2.0四端口光纤延长器,单模双纤传输10Km ,可以LAN组网,点对多点

    UFE-2482

    商业级,分布式USB2.0四端口光纤延长器,单模单纤传输10Km ,可以LAN组网,点对多点

    UFE-2483

    工业级,分布式USB2.0四端口光纤延长器,单模双纤传输10Km ,可以LAN组网,点对多点

    UFE-2484

    工业级,分布式USB2.0四端口光纤延长器,单模单纤传输10Km ,可以LAN组网,点对多点

    UTP-2460

    商业级,网络型USB2.0四端口网线延长器,CAT5e网线传输100m ,可以LAN组网,点对点

    UTP-2461

    工业级,网络型USB2.0四端口网线延长器,CAT5e网线传输100m ,可以LAN组网,点对点

    UTP-2480

    商业级,分布式USB2.0四端口网线延长器,CAT5e网线传输100m ,可以LAN组网,点对多点

    UTP-2481

    工业级,分布式USB2.0四端口网线延长器,CAT5e网线传输100m ,可以LAN组网,点对多点
