4K超高清DVI KVM光纤延长器+环出+正向音频+远程开关机(EDID透传)

更新:2020-10-21 20:36:06 点击:
  • 产品型号: KDX-2546T/R                 产品资料: 立即下载                 品牌: 启鼎光电/SMARTOPCOM
  • 产品简介:
  • KDX-2546系列高性能4K超高清DVI 延长器使用多模双芯光纤、双芯/单芯单模光纤,可将高达10.2G的DVI/HDMI 4K信号和双声道音频信号高保真无损无压缩的传输,该系列延长器支持DVI1.0 、 HDMI v1.4 信号,支持EDID透传,分辨率达到3840*2160/30P ,向下兼容其它分辨率,带一路4K本地DVI环出,使用单模光纤可以获得300米(信号带HDCP)/1200米(信号不带HDCP)的传输距离,支持一路正向3.5mm立体声音频输入,支持EDID/HDCP透传,同时支持USB鼠标和USB键盘,可支持USB PPT红光笔、USB触摸屏,支持远程开关机

  •   采用自主研发实时直传技术,无视频压缩,无信号延时

      支持HDMI v1.4,DVI 1.0,单链路传输,带一路4K本地DVI环出

      最高支持340Mhz视频时钟,单通道视频带宽3.4Gbps,视频总带宽达10.2 Gbps

      可选择双芯光纤(标配双纤1.4KM 10G SFP+光模块)或者单芯光纤传输

      真4K,支持超高清3840x2160/30P,4096x2160/24P,3840x2160/60P(YUV420),4096*2160/60P(YUV420),

         1920x1080/60P等分辨率,支持其它VESA标准分辨率及用户自定义分辨率

      支持3840*2160/30P  8 bits/pixel色深

      兼容HDCP 1.4,支持3D TV透传

      支持EDID 透传,能够自动识别和配置各种显示模式,长距离传输可选手动EDID学习功能版本软件

      发送端支持HDMI码流音频解出,同时支持SPDIF数字音频输出与3.5mm 48KHz模拟立体声音频输出,

      发送端支持外置3.5mm独立模拟立体声音频输入 ,音频采样率48KHz,原码流音频与外部音频输入自动检测切换

      接收端支持视频码流中音频解出,同时支持SPDIF数字音频与3.5mm模拟立体声音频输出

      USB鼠标和USB键盘,可支持USB PPT红光笔、USB触摸屏

      支持电脑远程开关机功能(需单独配置开关机面板)

      接收端内置信号均衡再生芯片,清除输出信号抖动,消除屏幕抖动、黑线,信号质量更加完美

      低射频干扰/电磁干扰,适合敏感电磁环境应用

      即插即用,可以表面安装,耐高低温,准工业级

      结合固定侧耳,具有多种固定方式,固定方式灵活多变


    应用范围

      KVM座席指挥系统

      视频教学系统

      CAD自动化设计系统

      工业、交通远程调度系统

      大型体育赛事、演出播控系统

      机房主机集中管理

      机场航班信息显示系统

      投影机、显示器、电视机远距离连接

      远程操控武器作战单元

      高铁、地铁轨道交通PIS系统

      大型电视幕墙、小间距视频拼接系统

      远程操控武器作战单元

      电视台视频剪辑系统

      展馆、展厅视频展示

    ※  数字标牌

      视频会议系统

      投影机、显示器、电视机远距离连接

      工业流水线远程作业操控系统



       协议

    HDMI v1.4,HDCP 1.4,DVI 1.0

    最大像素时钟

    340 MHz

    视频总带宽

    10.2 Gbps

    支持分辨率

    3840x2160/60P(YCbCr 420),4096*2160/60P(YCbCr   420)

    3840x2160/30P,4096x2160/24P, 1920x1200/60P,1920x1080/60P,

    兼容其它VESA标准分辨率及用户自定义分辨率

    连接

    DVI 输入/输出

    发送端:DVI 24+1母座           接收端:DVI 24+1母座

    FIBER光接口

    1x SFP+ 端口

    光纤线缆

    光纤类型 / 传输距离

    50/125μ  万兆多模光纤:   ≤300米(标配光模块)

    9/125μ   单模模光纤:   ≤300米(标配光模块)

    扩展功能

    KVM 功能

    支持USB鼠标、USB键盘  或者  USB触摸屏

    外置模拟音频输入输出

    发送端:可从本地输入视频流中分离出SPDIF数字音频与48kHz双声道模拟音频解出,同时支持外置3.5mm模拟音频输入,采样率为48kHz。

    接收端:可将视频流中音频分离出SPDIF数字音频与48kHz双声道模拟音频。

    IR红外/RS232/RS485/CEC

    不支持

    远程开关机

    支持,远程开关机,重启,远端硬盘指示灯,远端电源指示灯

    DDC(Digital Display Channel)支持

    EDID

    支持透传(透传时传输距离最大1.4Km,手动EDID版本软件最远可支持80Km传输)

    HDCP

    支持300米距离内透传

    机械结构

    材质

    高强度铝合金外壳

    尺寸 (W x D x H)

    117.4mm (未加挂耳)x 114mm x 29 mm       160.4mm (加挂耳)x   114mm x 29 mm

    重量

    KDX-2546T:   400g            KDX-2546R:   450g

    环境要求

    工作温度

    0 to +50° C

    存储温度

    -40°C to +85°C

    工作湿度

    5% to 80% (非冷凝)

    存储湿度

    5% to 95% (非冷凝)

    电源与功耗

    外置电源适配器

    输入: 100-240VAC /   50-60Hz 0.2A

    输出: DC 5V, 2.0A       5.5/2.5mm jack

    功耗

    KDX-2546T: 7.5 W       KDX-2546R: 7.5W

    保修

    有限保修

    2年质保,提供长期维修服务

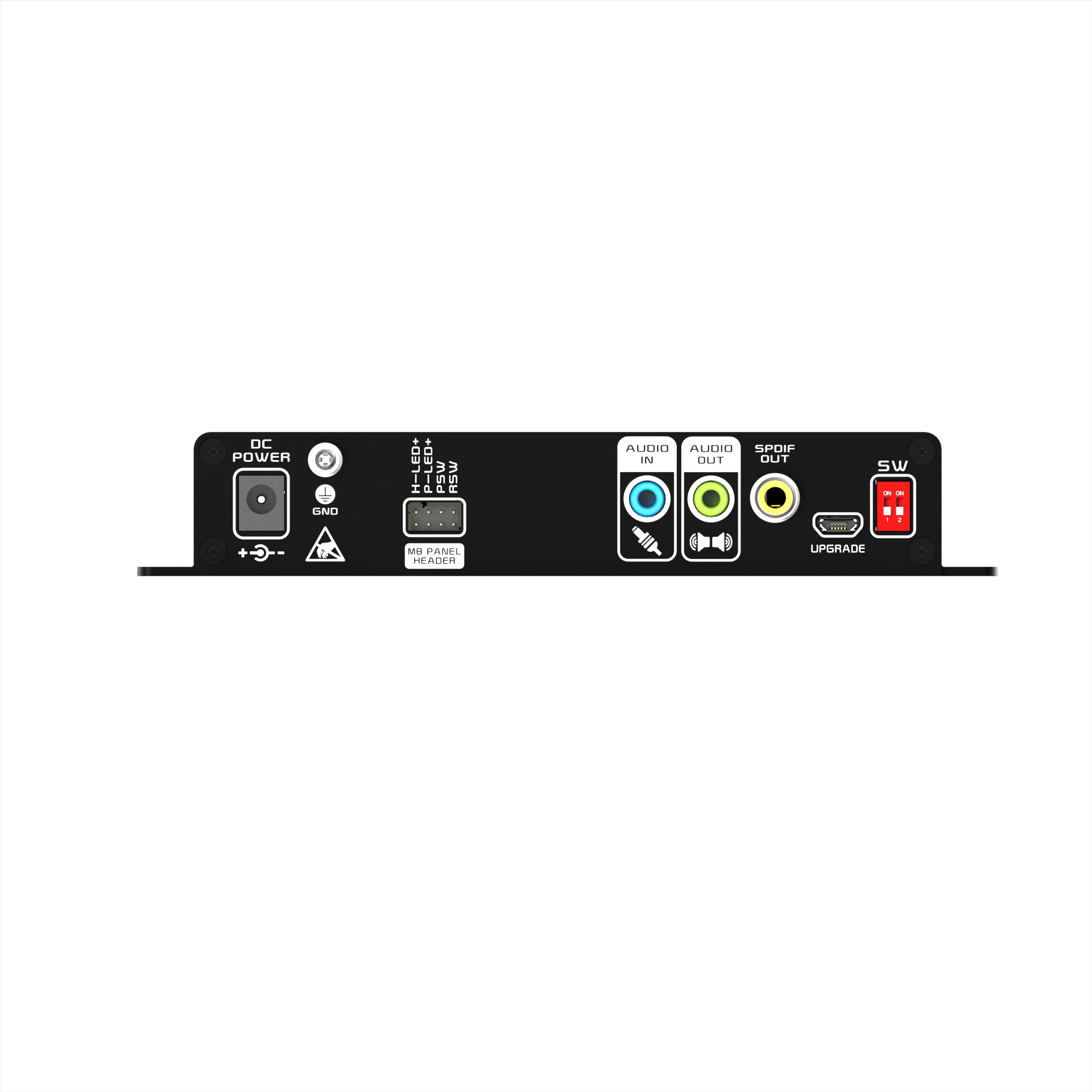

    一、发送端面板

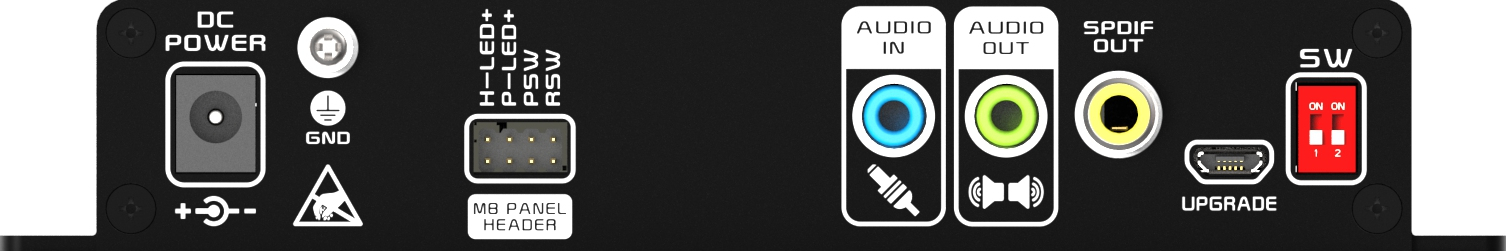

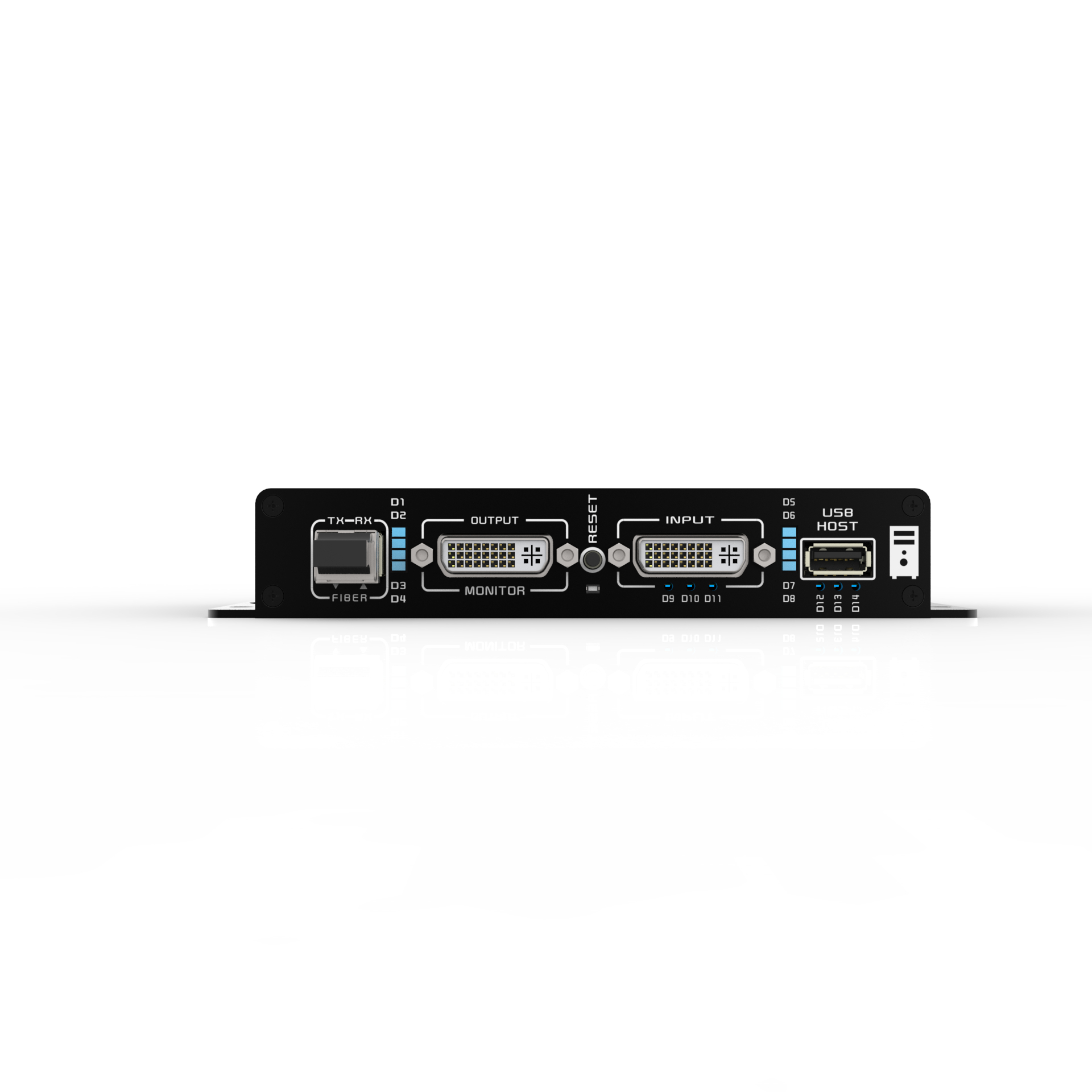

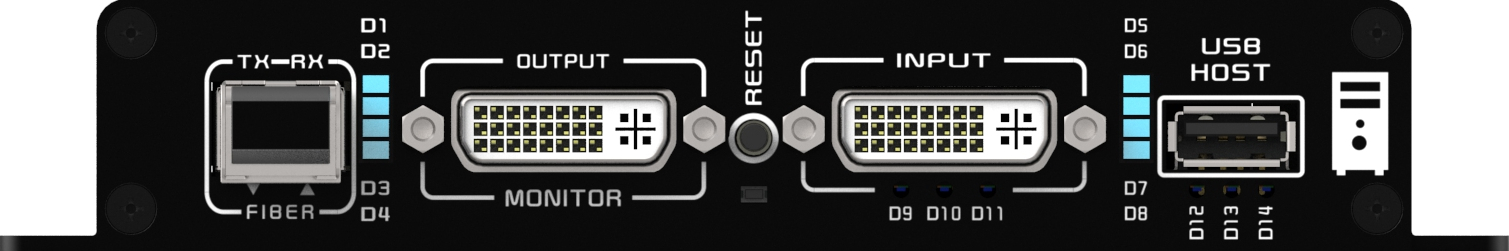

     KDX-2546发送端前面板

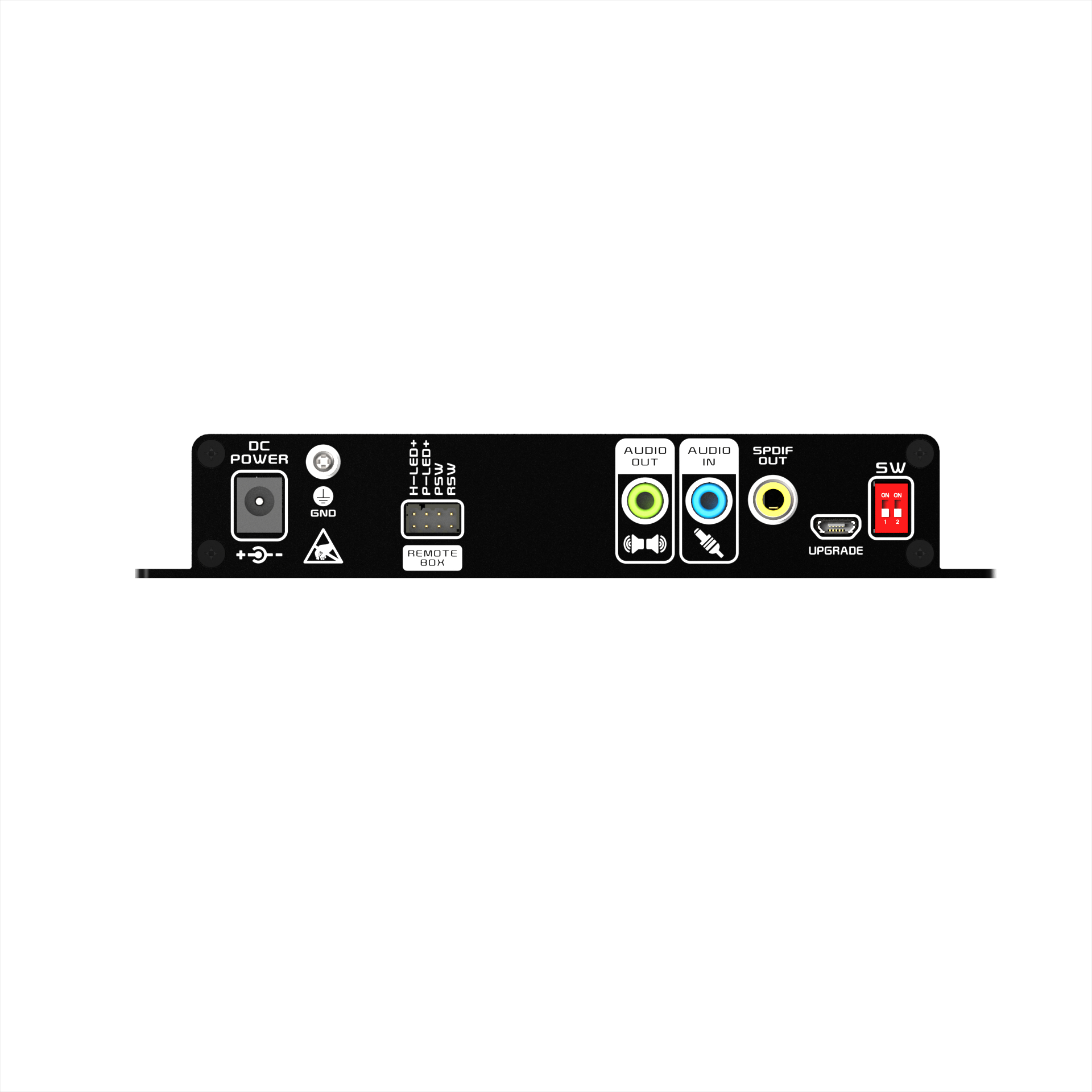

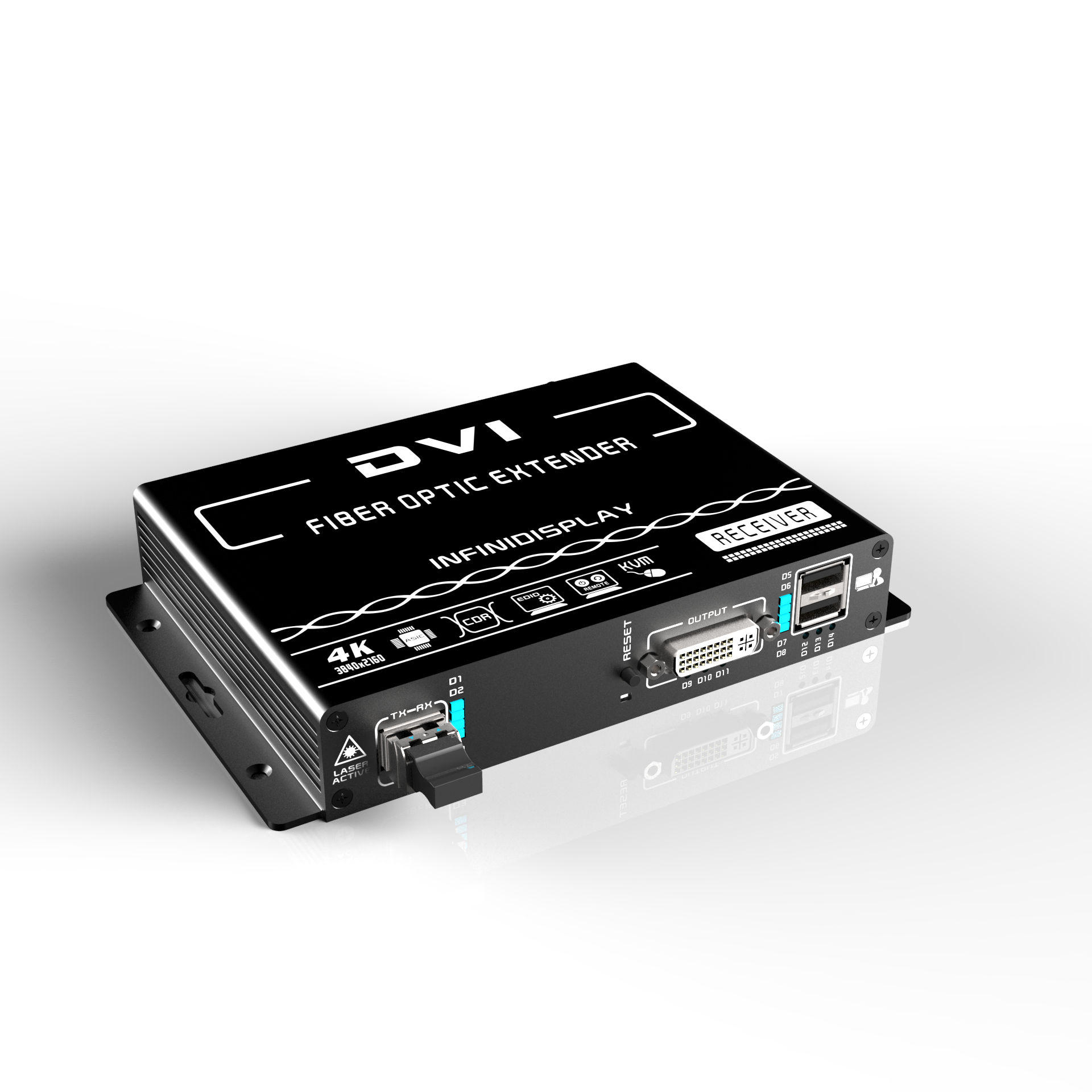

    二、接收端面板

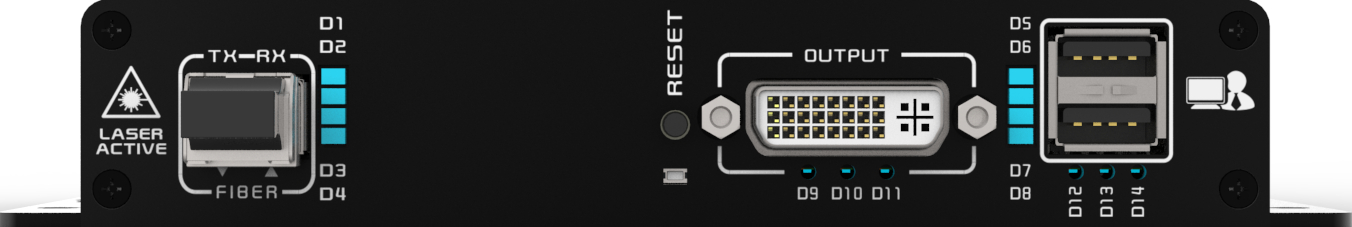

    KDX-2546接收端前面板

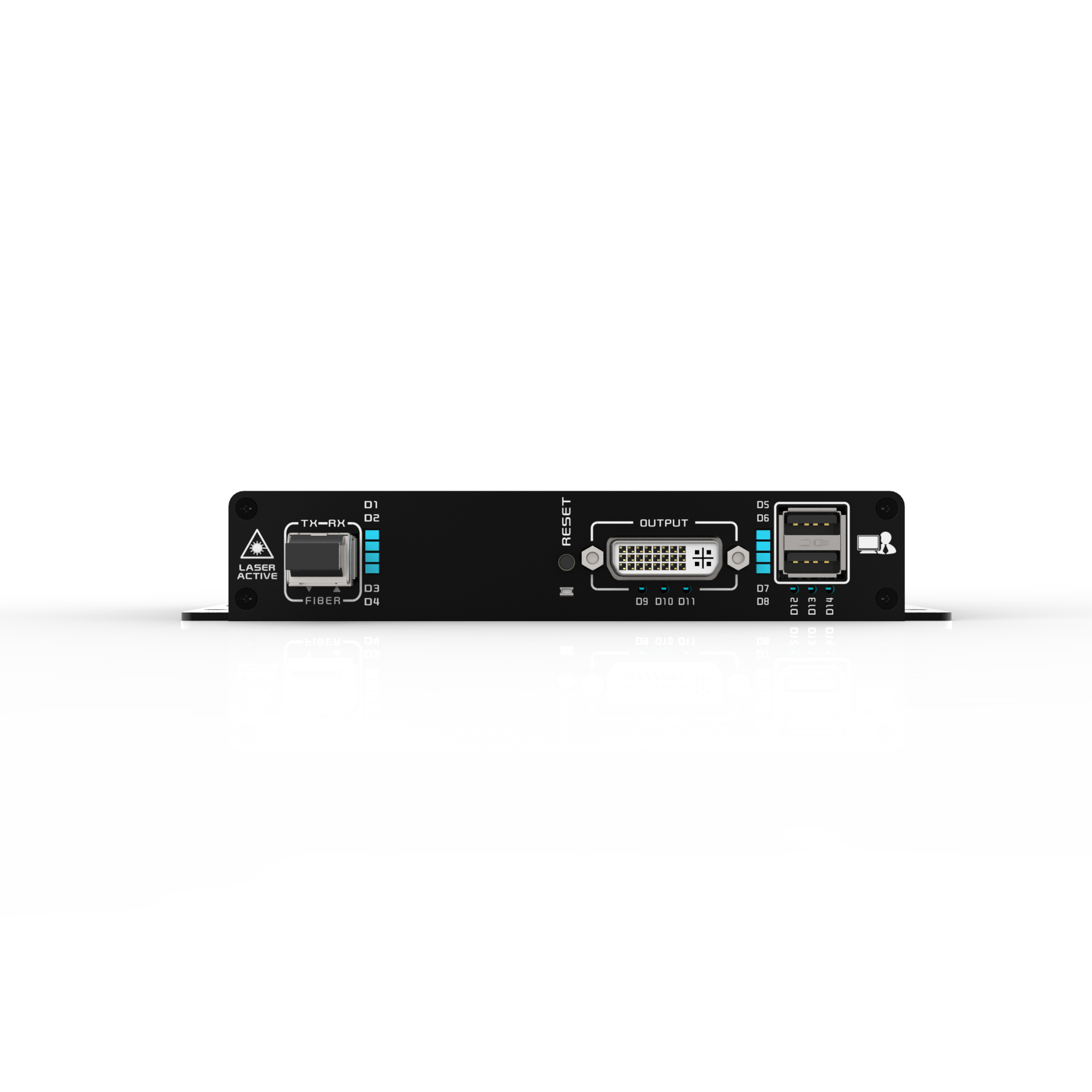

    KDX-2546接收端后面板



     端口名称

    TRANSMITTER(发送端)

    RECEIVER(接收端)

     DVI 接口

    DVI INPUT:DVI信号输入接口

    DVI OUTPUT:DVI信号输出接口

      RESET

    系统复位按钮

    系统复位按钮

      POWER

    电源接口

    电源接口

      FIBER

    SFP+ 光模块安装口

    SFP+ 光模块安装口



      模拟音频接口



    AUDIO IN : 外置3.5mm模拟音频输入,采样率为48kHz,  用于替换输入码流音频。

    保留

    AUDIO OUT :可从本地输入视频流中分离出48kHz双声道模拟音频解出

    AUDIO OUT : 48kHz双声道模拟音频解出



      数字音频接口

    SPDIF OUT :本地输入视频流数字音频解码输出,同轴SPDIF数字音频输出

    SPDIF OUT :视频流数字音频解码输出,同轴SPDIF数字音频输出

      USB接口

    USB HOST连接PC主板USB接口

    连接USB鼠标、USB键盘或者USB触摸屏

       远程开关机接口

    MB PANEL HEADER(主板接线端口)

    REMOTE BOX(操作面板接线端口)

     H-LED+:主板硬盘指示灯正极,另一端连接负极

     P-LED+:连接电源指示灯正极,另一端连接负极

     PSW:连接POWER ON按钮插座,不分正负极

     RSW:连接RESET按钮插座,不分正负极

     H-LED+:连接硬盘指示灯正极,另一端连接负极

     P-LED+:连接电源指示灯正极,另一端连接电负极

     PSW:连接POWER ON按钮插座,不分正负极

     RSW:连接RESET按钮插座,不分正负极

      LED指示灯

       D1

    ON:设备已上电            OFF:设备未上电

    ON:设备已上电            OFF:设备未上电

       D2

    OFF:显示器未连接        ON:显示器已连接

    保留

       D3

    OFF:RX光信号正常       ON:光信号丢失

    OFF:RX光信号正常       ON:光信号丢失


       D4

    ON: 信号源已连接        闪烁:信号源开始输出信号

    ON: 显示器已连接        闪烁:信号源开始输出信号

       D5

    USB数据传输指示灯

    USB数据传输指示灯

       D6

    USB数据传输指示灯

    USB数据传输指示灯

       D7

    OFF:HDMI码流音频     ON:外置3.5mm音频输入

    保留

       D8

    保留

    保留

        D9

      DVI INPUT连接指示

      保留

         D10

      DVI OUTPUT连接指示

      DVI OUTPUT连接指示

         D11

      本地DVI 环出连接指示

      保留

         D12

      ON:USB 通信有错误     OFF:USB通信正常

      ON:USB 通信有错误     OFF:USB通信正常

         D13

      ON:USB 设备1连接正常    闪烁:正在通信

      ON:USB 设备1连接正常    闪烁:正在通信

         D14

      ON:USB 设备2连接正常    闪烁:正在通信

      ON:USB 设备2连接正常    闪烁:正在通信

    KDX-2546系列高性能4K超高清DVI KVM光纤延长器包装清单如下,如果拆开包装时发现配件有缺失时,请及时联系经销商或是Smartopcom.

    ※  1 x KDX-2546-T (发送机)

    ※  1 x KDX-2546-R (接收机)

    ※  1 x 0.6米USB2.0 电缆

    ※  2 x 5V/2A 直流电源适配器

    ※  1 x 产品规格书

    产品编码

    产品描述

     KDX-2546T/R

      双纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),EDID透传,传输300m

     KDX-2546T/R-D1.4

      双纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),EDID学习,传输1.4Km

     KDX-2546T/R-D10

      双纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),EDID学习,传输10Km

     KDX-2546T/R-D20

      双纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),EDID学习,传输20Km

     KDX-2546T/R-D40

      双纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),EDID学习,传输40Km

     KDX-2546T/R-D60

      双纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),EDID学习,传输60Km

     KDX-2546T/R-D80

      双纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),EDID学习,传输80Km

     KDX-2546T/R-S1.4

      单纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),单纤双向,EDID学习,传输1.4Km

       KDX-2546T/R-S10

        单纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),单纤双向,EDID学习,传输10Km

     KDX-2546T/R-S20

      单纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),单纤双向,EDID学习,传输20Km

     KDX-2546T/R-S40

      单纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),单纤双向,EDID学习,传输40Km

     KDX-2546T/R-S60

      单纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),单纤双向,EDID学习,传输60Km

     KDX-2546T/R-S80

      单纤4K DVI KVM光纤延长器(本地环出+正向音频+远程开关机),单纤双向,EDID学习,传输80Km
