高清VGA KVM光纤延长器+双向音频+远程开关机(超长距离)

更新:2020-10-21 20:44:00 点击:
  • 产品型号: KVFX-4247T/R-X0                 产品资料: 立即下载                 品牌: 启鼎光电/INFINIDISPLAY
  • 产品简介:
  • KVFX-4247系列高性能4K高清VGA延长器使用多模双芯光纤、双芯/单芯单模光纤,可将1080P高清VGA信号和双声道音频信号高保真无损无压缩的传输,分辨率达到1920*1080/60P ,向下兼容其它分辨率,标配光模块,使用单模光纤可以获得10千米的传输距离。发送端支持一路正向3.5mm立体声音频输入,支持反向音频3.5mm模拟立体声音频输出;  接收端支持视频码流中音频解出,支持3.5mm模拟立体声音频输出,接收端支持反向音频回传,由外置3.5mm独立模拟立体声音频输入 ,音频采样率48KHz,反向传输到发送端,支持USB鼠标和USB键盘,可支持USB PPT红光笔、USB触摸屏,支持电脑远程开关机功能(需单独配置开关机面板)

  •   采用自主研发实时直传技术,无视频压缩,无信号延时

      支持一路VGA信号,10-bit采样,采样率165MSPS,传输带宽高达6.75Gbps

      可选择双芯光纤(标配双纤1.4KM 10G SFP+光模块)或者单芯光纤传输

      真正无压缩,支持1920x1080/60P等分辨率,支持其它VESA标准分辨率及用户自定义分辨率

      支持1920*1080/60P  24 bits/pixel色深

      标配光模块使用多模光纤可以传输300米,使用单模光纤可以传输1200米

      支持EDID 透传,能够自动识别和配置各种显示模式,长距离传输可选手动EDID学习功能版本软件

      发送端支持外置3.5mm独立模拟立体声音频输入 ,音频采样率48KHz ,支持反向音频3.5mm模拟立体声音频输出

      接收端支持视频码流中音频解出,支持3.5mm模拟立体声音频输出

      接收端支持反向音频回传,由外置3.5mm独立模拟立体声音频输入 ,音频采样率48KHz,反向传输到发送端

      同时支持USB鼠标、USB键盘或者USB触摸屏

      支持电脑远程开关机功能(需单独配置开关机面板)

      接收端内置信号均衡再生芯片,清除输出信号抖动,消除屏幕抖动、黑线,信号质量更加完美

      低射频干扰/电磁干扰,适合敏感电磁环境应用

      即插即用,可以表面安装,耐高低温,准工业级

      结合固定侧耳,具有多种固定方式,固定方式灵活多变


    应用范围

      KVM座席指挥系统

      视频教学系统

      CAD自动化设计系统

      工业、交通远程调度系统

      大型体育赛事、演出播控系统

      机房主机集中管理

      机场航班信息显示系统

      投影机、显示器、电视机远距离连接

      远程操控武器作战单元

      高铁、地铁轨道交通PIS系统

      大型电视幕墙、小间距视频拼接系统

      远程操控武器作战单元

      电视台视频剪辑系统

      展馆、展厅视频展示

    ※  数字标牌

      视频会议系统

      投影机、显示器、电视机远距离连接

      工业流水线远程作业操控系统



       协议

    VGA

    最大采样时钟

    165MHz

    视频总带宽

    6.75 Gbps

    支持分辨率

    1024X768/60fps;1280X720/60fps;1280X800/60fps;1280X1024/60fps;

    1440x900/60fps;1660x1200/60fps;1680x1050/60fps;1920x1080/60fps

    兼容其它VESA标准分辨率及用户自定义分辨率

    连接

    VGA输入/输出

    发送端:VGA D-SUB 15母座           接收端:VGA D-SUB 15母座

    FIBER光接口

    1x SFP+ 端口

    光纤线缆

    光纤类型 / 传输距离

    50/125μ  万兆多模光纤:   ≤300米(标配光模块)

    9/125μ   单模模光纤:   ≤300米(标配光模块)

    扩展功能

    KVM 功能

    支持USB鼠标、USB键盘  或者  USB触摸屏

    外置模拟音频输入输出

    发送端:支持外置3.5mm模拟音频输入,采样率为48kHz。可将接收端反向回传的双声道模拟音频信号通过3.5mm独立模拟立体声音频接口输出 ,音频采样率48kHz

    接收端:可将视频流中音频分离出48kHz双声道模拟音频,同时支持反向音频传输,由外置3.5mm模拟音频输入反向传输到发送端,采样率为48kHz。

    IR红外/RS232/RS485/CEC

    不支持

    远程开关机

    支持,远程开关机,重启,远端硬盘指示灯,远端电源指示灯

    DDC(Digital Display Channel/ HDCP / DPCP

    EDID

    支持手动EDID一键读取功能

    HDCP / DPCP

    机械结构

    材质

    高强度铝合金外壳

    尺寸 (W x D x H)

    117.4mm (未加挂耳)x 114mm x 29 mm       160.4mm (加挂耳)x   114mm x 29 mm

    重量

    KVFX-4247T:   400g            KVFX-4247R:   450g

    环境要求

    工作温度

    0 to +50° C

    存储温度

    -40°C to +85°C

    工作湿度

    5% to 80% (非冷凝)

    存储湿度

    5% to 95% (非冷凝)

    电源与功耗

    外置电源适配器

    输入: 100-240VAC /   50-60Hz 0.2A

    输出: DC 5V, 2.0A       5.5/2.5mm jack

    功耗

    KVFX-4247T: 7.5 W       KVFX-4247R: 7.5W

    保修

    有限保修

    2年质保,提供长期维修服务

    一、发送端面板

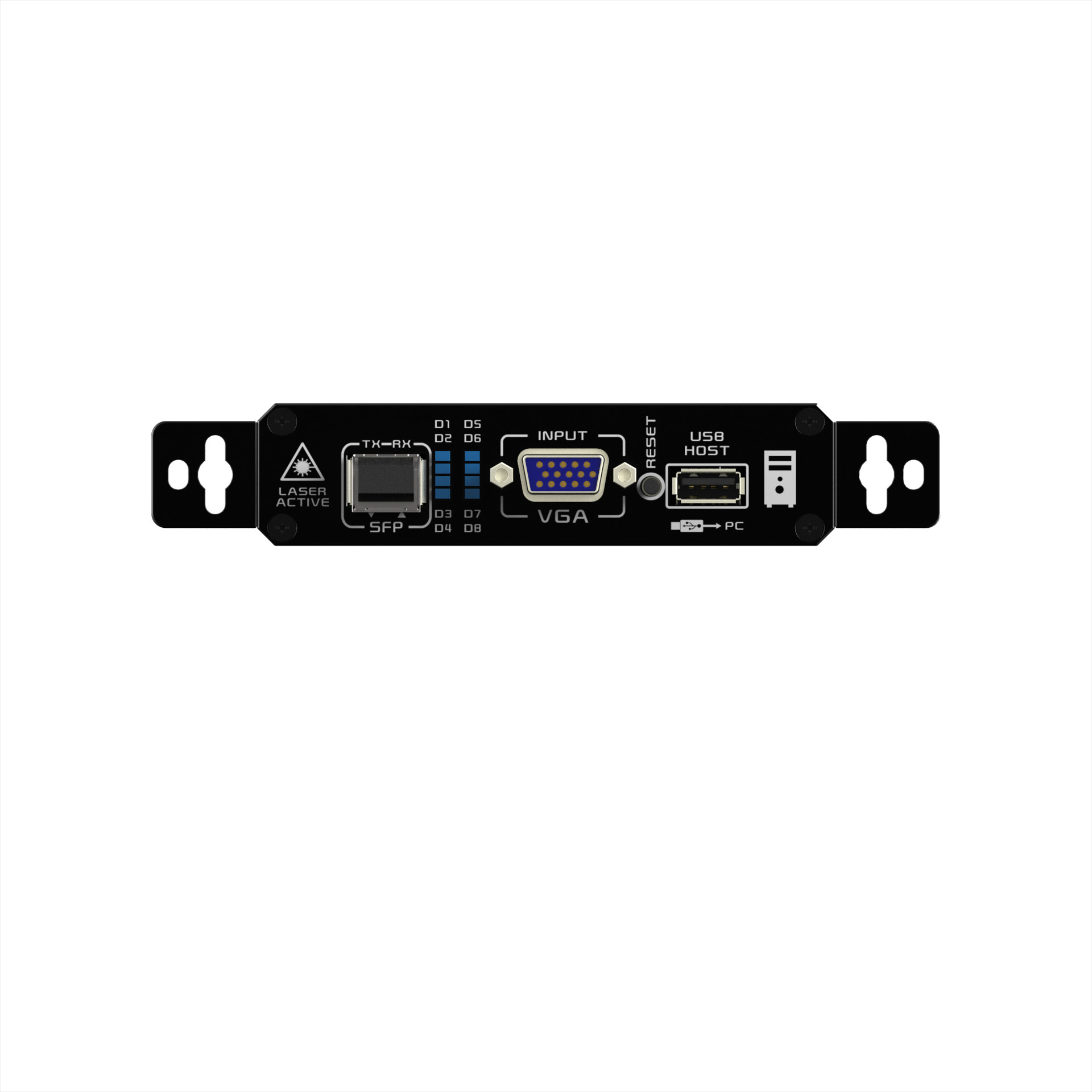

     KVFX-4247发送端前面板

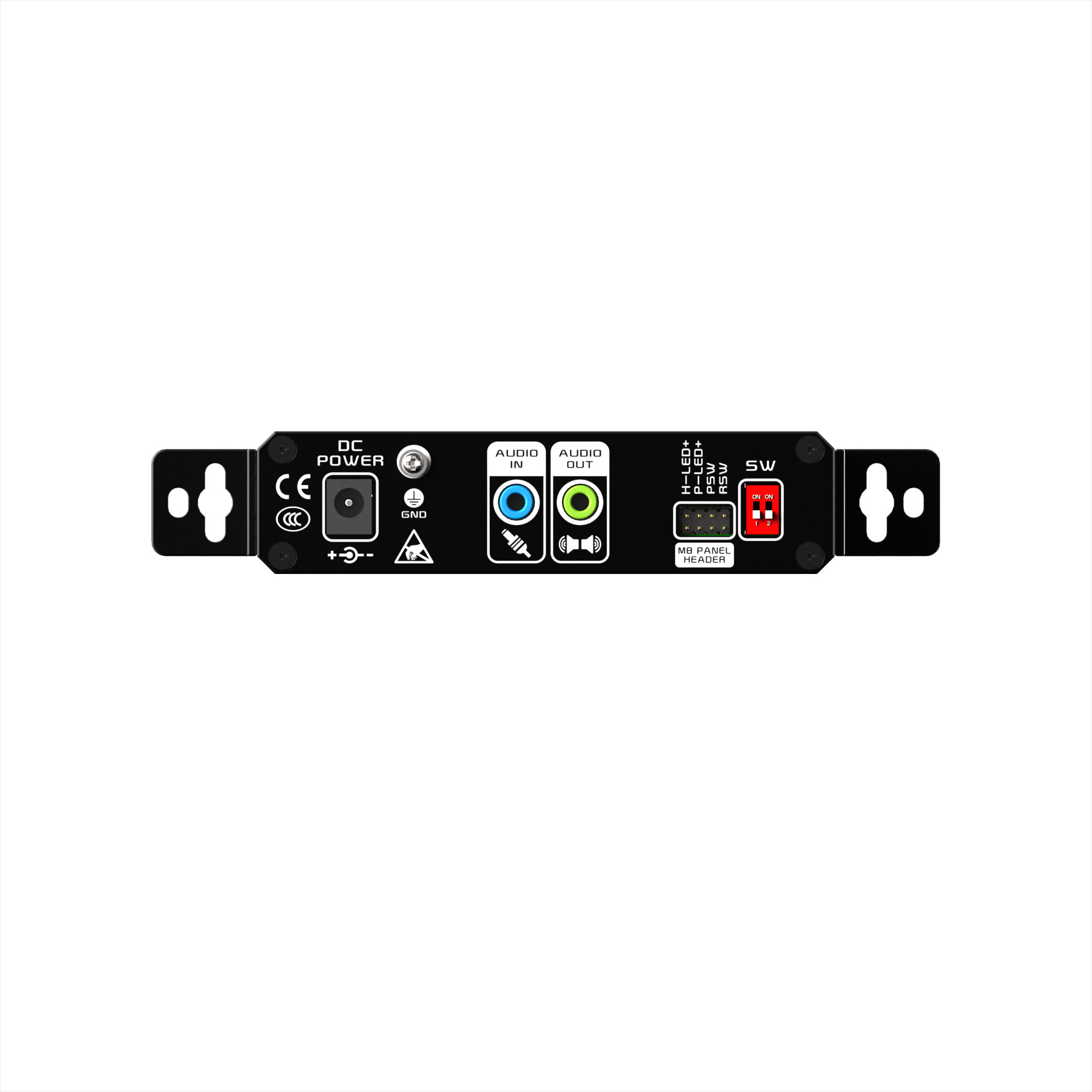

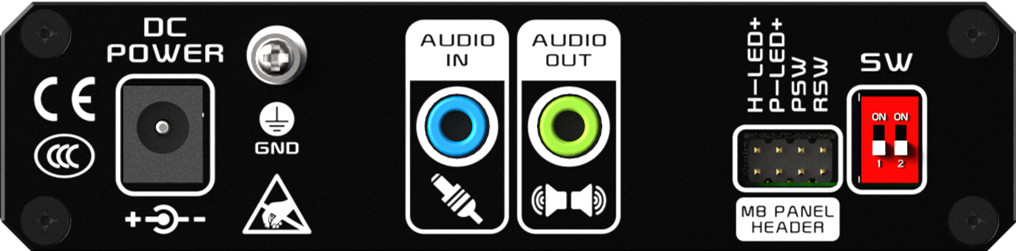

    KVFX-4247发送端后面板


    二、接收端面板

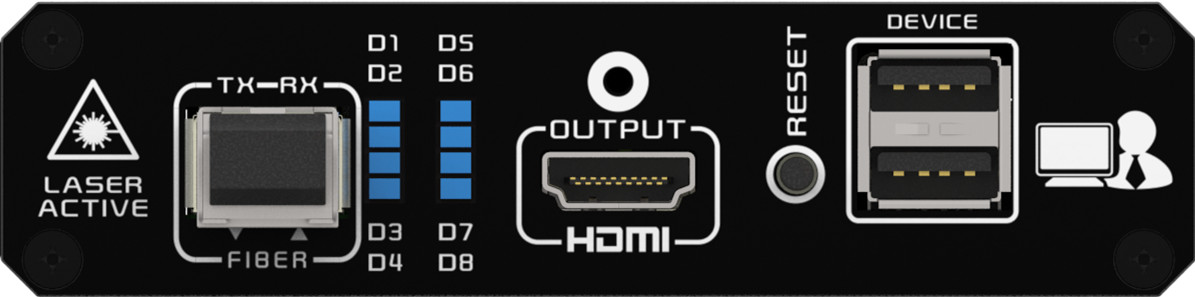

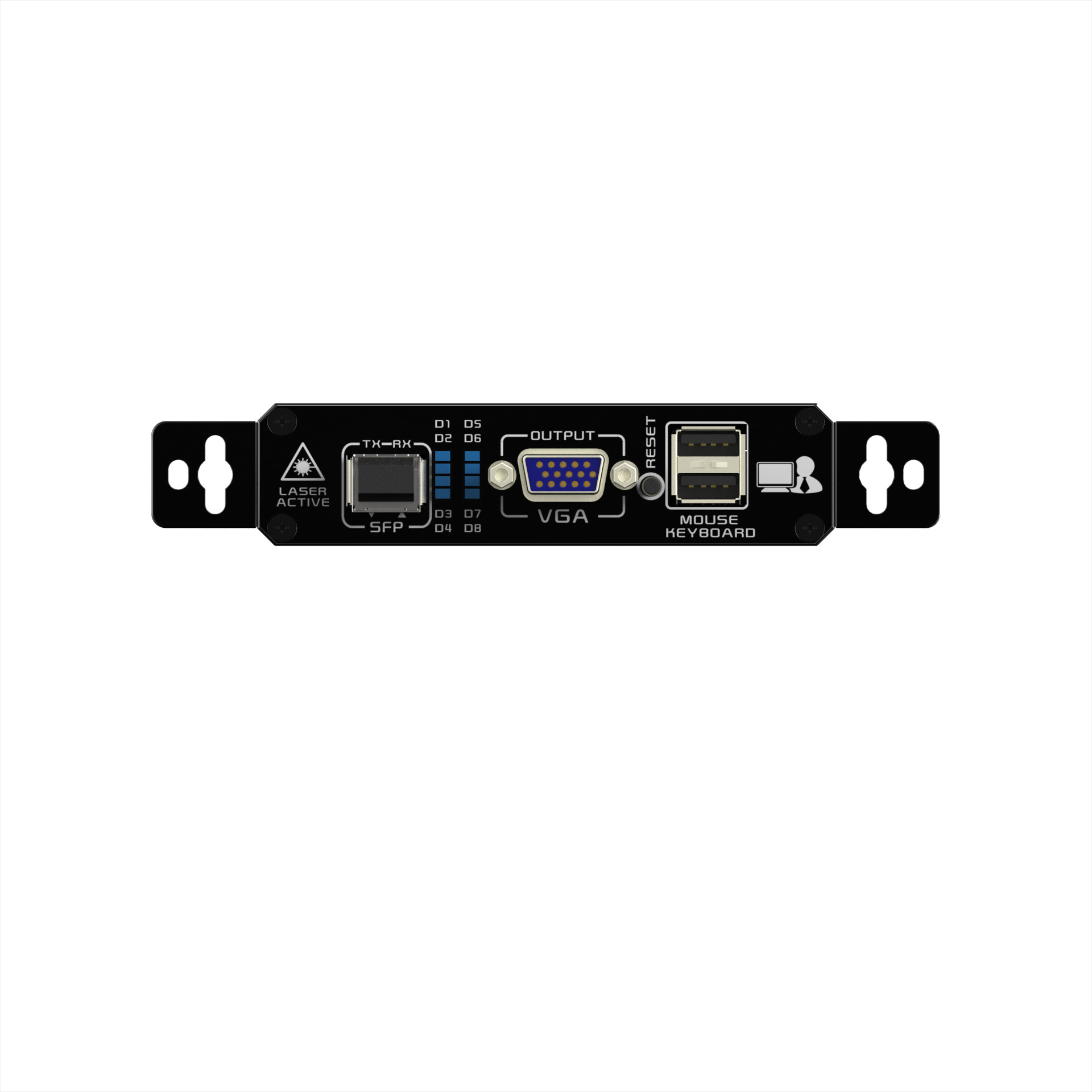

    KVFX-4247接收端前面板

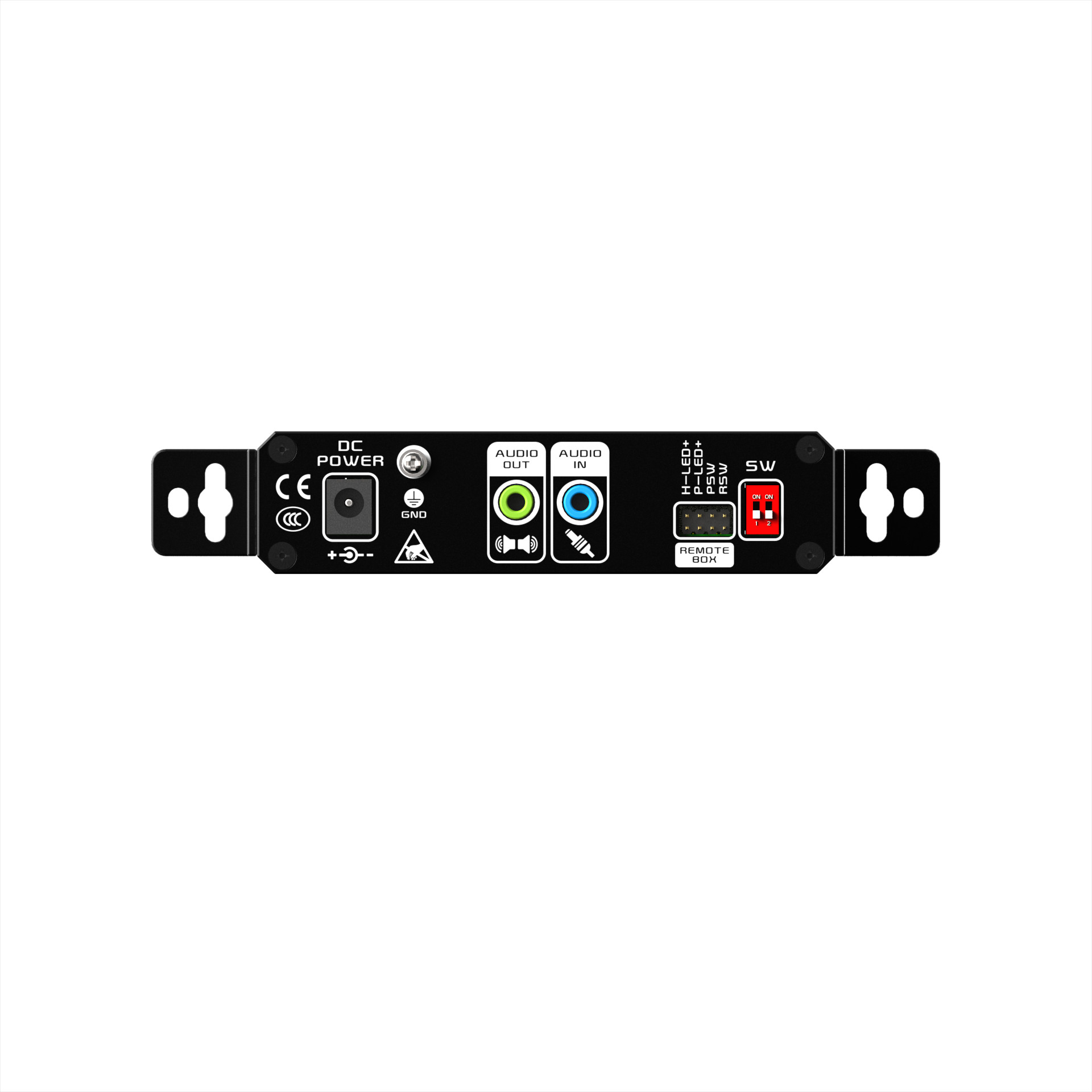

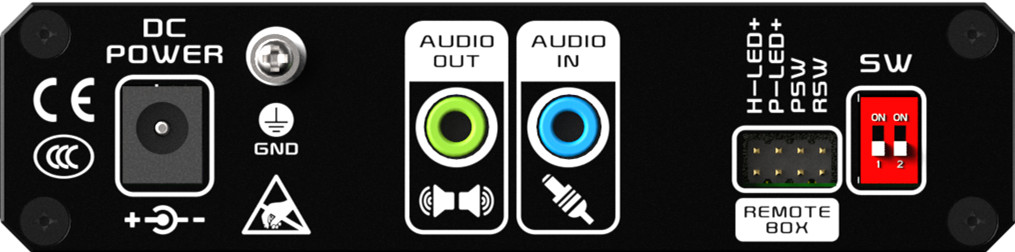

    KVFX-4247接收端后面板



     端口名称

    TRANSMITTER(发送端)

    RECEIVER(接收端)

     VGA接口

    VGA INPUT VGA信号输入接口

     VGA OUTPUT:VGA信号输出接口

      RESET

    系统复位按钮

    系统复位按钮

      POWER

    电源接口

    电源接口

      FIBER

    SFP+ 光模块安装口

    SFP+ 光模块安装口



      模拟音频接口



    AUDIO IN : 外置3.5mm模拟音频输入,采样率为48kHz。

    AUDIO IN : 反向回传音频,外置3.5mm模拟音频输入,采样率为48kHz。

    AUDIO OUT : 反向音频,48kHz双声道模拟音频解出

     AUDIO OUT : 48kHz双声道模拟音频解出

      远程开关机


    MB PANEL HEADER(主板接线端口)

    REMOTE BOX(操作面板接线端口)

     H-LED+:主板硬盘指示灯正极,另一端连接负极

      P-LED+:连接电源指示灯正极,另一端连接负极

      PSW:连接 POWER ON按钮插座,不分正负极

      RSW:连接RESET按钮插座,不分正负极

      H-LED+:连接硬盘指示灯正极,另一端连接负极

      P-LED+:连接电源指示灯正极,另一端连接电负极

      PSW:连接POWER ON按钮插座,不分正负极

      RSW:连接RESET按钮插座,不分正负极

      USB接口

    USB HOST连接PC主板USB接口

    连接USB鼠标、USB键盘或者USB触摸屏

      LED指示灯

       D1

    ON:设备已上电            OFF:设备未上电

    ON:设备已上电            OFF:设备未上电

       D2

    OFF:显示器未连接        ON:显示器已连接

    保留

       D3

    OFF:RX光信号正常       ON:光信号丢失

    OFF:RX光信号正常       ON:光信号丢失

       D4

    ON: 信号源已连接        闪烁:信号源开始输出信号

    ON: 显示器已连接        闪烁:信号源开始输出信号

       D5

    ON:光模块发射正常      OFF:光模块发射故障

    ON:光模块发射正常      OFF:光模块发射故障

       D6

    ON:USB 设备1连接正常    闪烁:正在通信

    ON:USB 设备1连接正常    闪烁:正在通信

       D7

    ON:USB 设备2连接正常    闪烁:正在通信

    ON:USB 设备2连接正常    闪烁:正在通信

       D8

    ON:USB 通信有错误     OFF:USB通信正常

    ON:USB 通信有错误     OFF:USB通信正常


    KVFX-4241应用示意图

    KVFX-4247系列高性能4K超高清VGA KVM光纤延长器包装清单如下,如果拆开包装时发现配件有缺失时,请及时联系经销商或是Smartopcom.

    ※  1 x KVFX-4247-T (发送机)

    ※  1 x KVFX-4247-R (接收机)

    ※  1 x 0.6米USB2.0 电缆

    ※  2 x 5V/2A 直流电源适配器

    ※  1 x 产品规格书

    产品编码

    产品描述

     KVFX-4247T/R-D1.4

      双纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,EDID学习,传输1.4Km

     KVFX-4247T/R-D10

      双纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,EDID学习,传输10Km

     KVFX-4247T/R-D20

      双纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,EDID学习,传输20Km

     KVFX-4247T/R-D40

      双纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,EDID学习,传输40Km

     KVFX-4247T/R-D60

      双纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,EDID学习,传输60Km

     KVFX-4247T/R-D80

      双纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,EDID学习,传输80Km

     KVFX-4247T/R-S10

      单纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,单纤双向,EDID学习,传输10Km

     KVFX-4247T/R-S20

      纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,单纤双向,EDID学习,传输20Km

     KVFX-4247T/R-S40

      纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,单纤双向,EDID学习,传输40Km

     KVFX-4247T/R-S60

      纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,单纤双向,EDID学习,传输60Km

     KVFX-4247T/R-S80

      纤1080P VGA KVM光纤延长器(双向音频)+远程开关机,单纤双向,EDID学习,传输80Km

     FSE-01

      壳体固定侧耳
